Máy hiện sóng Oscilloscope Siglent SDS1204X HD

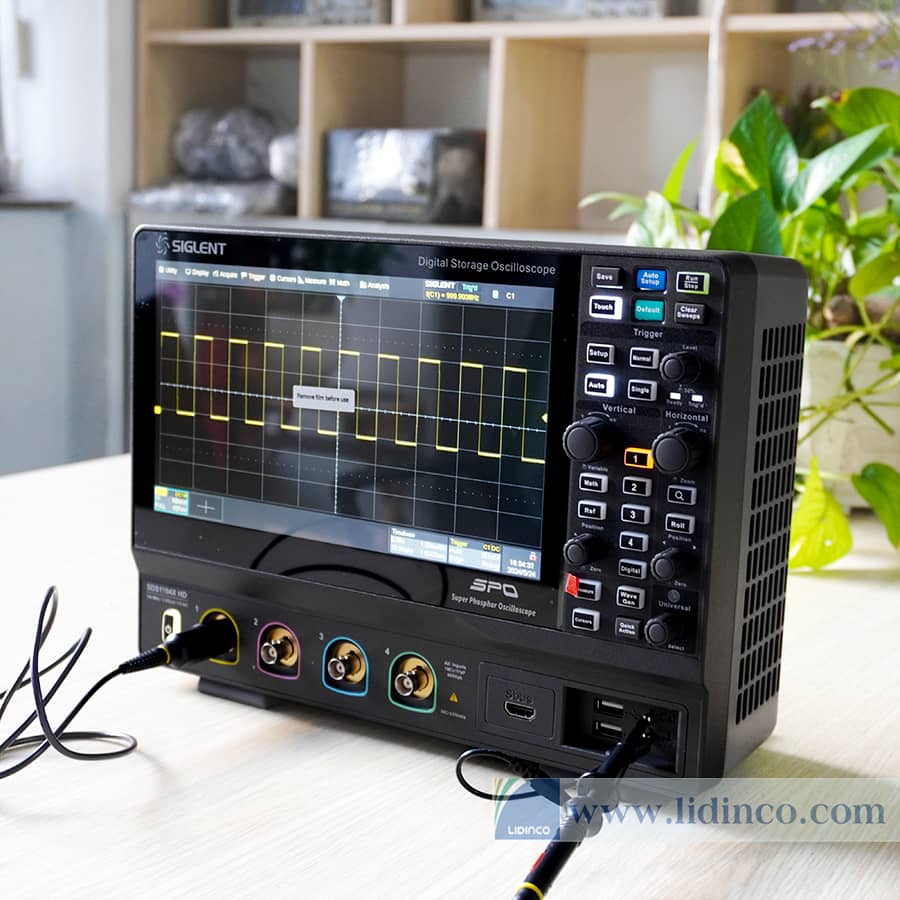

Giới thiệu máy hiện sóng kỹ thuật số SDS1204X HD

Máy hiện sóng kỹ thuật số lưu trữ độ phân giải cao Siglent SDS1000X HD sử dụng Bộ chuyển đổi Analog-to-Digital (ADC) 12-bit, 2 GSa/s và đầu vào với hiệu suất nhiễu nền tuyệt vời. Chúng có sẵn với băng thông 200 MHz và 100 MHz, độ dài ghi tối đa 100 Mpts và khả năng phân tích tín hiệu hỗn hợp với 2/4 kênh analog + 16 kênh kỹ thuật số.

Dòng SDS1000X HD sử dụng công nghệ SPO của Siglent với tốc độ bắt sóng tối đa lên đến 120.000 wfm/giây (chế độ thông thường), 500.000 wfm/giây (chế độ Sequence), chức năng hiển thị phân cấp độ sáng 256 mức cộng với chế độ hiển thị nhiệt độ màu. Nó cũng sử dụng hệ thống kích hoạt kỹ thuật số sáng tạo với độ nhạy cao và độ nhiễu jitter thấp. Hệ thống kích hoạt hỗ trợ nhiều chế độ kích hoạt mạnh mẽ bao gồm kích hoạt bus nối tiếp.

Các công cụ như ghi lại dạng sóng lịch sử, chức năng tìm kiếm và điều hướng, Kiểm tra Mask, Biểu đồ Bode, Phân tích công suất cho phép ghi, lưu trữ và phân tích các bản ghi dạng sóng mở rộng. Mảng ấn tượng về khả năng đo lường và toán học, tùy chọn cho máy phát dạng sóng tùy ý 25 MHz, cũng như giải mã nối tiếp cũng là các tính năng của SDS1000X HD.

Màn hình cảm ứng điện dung lớn 10.1 inch hỗ trợ cử chỉ đa chạm, kết hợp với thiết kế giao diện người dùng thân thiện, có thể cải thiện đáng kể hiệu quả vận hành. Ngoài ra, nó còn hỗ trợ điều khiển chuột và điều khiển web từ xa qua LAN.

Tính năng của SDS1204X HD

• Bộ chuyển đổi Analog-to-Digital (ADC) 12-bit với tốc độ lấy mẫu lên đến 2 GSa/s
• Khối đầu vào với độ nhiễu nền 70 μVrms @ băng thông 200 MHz
• 2/4 kênh analog, băng thông lên đến 200 MHz
• Công nghệ SPO
• Tốc độ bắt sóng lên đến 120.000 wfm/giây (chế độ thông thường), 500.000 wfm/giây (chế độ chuỗi)
• Hỗ trợ phân cấp độ sáng 256 mức và chế độ hiển thị nhiệt độ màu
• Độ dài ghi tối đa 100 Mpts
• Hệ thống kích hoạt kỹ thuật số
• Kích hoạt thông minh: Cạnh, Độ dốc, Chiều rộng xung, Cửa sổ, Runt, Khoảng thời gian, Rơi ra, Mẫu, Video (hỗ trợ HDTV), Có điều kiện, Cạnh thứ N, Trễ, Thời gian thiết lập/giữ
• Kích hoạt và giải mã bus nối tiếp, hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD (chỉ giải mã), FlexRay (chỉ giải mã)
• Chế độ thu thập phân đoạn (Chuỗi), chia độ dài ghi tối đa thành nhiều phân đoạn (lên đến 80.000), theo điều kiện kích hoạt do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để ghi lại sự kiện đủ điều kiện
• Chức năng ghi lại dạng sóng lịch sử (Lịch sử), độ dài dạng sóng ghi lại tối đa là 80.000 khung hình
• Đo tự động trên 50+ thông số, hỗ trợ thống kê với biểu đồ, theo dõi, xu hướng, Đo cổng và đo trên Toán, Lịch sử và Tham chiếu
• 4 đường toán (2 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v.), hỗ trợ trình soạn thảo công thức
• Các chức năng phân tích dữ liệu phong phú như Tìm kiếm, Điều hướng, Bộ đếm, Biểu đồ Bode và Phân tích công suất
• Chức năng Kiểm tra Mask dựa trên phần cứng tốc độ cao, với công cụ Trình chỉnh sửa Mask để tạo mask do người dùng xác định
• 16 kênh kỹ thuật số (tùy chọn)
• Máy phát dạng sóng 25 MHz (tùy chọn)
• Màn hình TFT-LCD 10.1 inch lớn với độ phân giải 1024 * 600; Màn hình cảm ứng điện dung hỗ trợ cử chỉ đa chạm

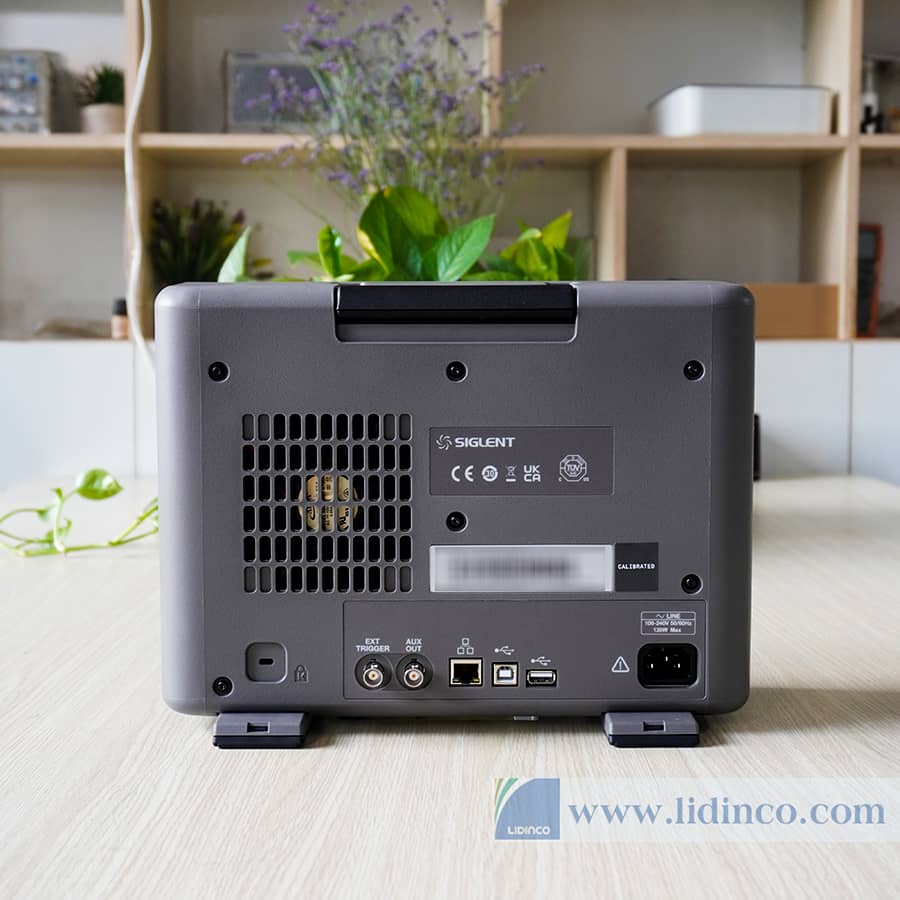

• Giao diện bao gồm: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Thành công/Thất bại, Ngõ ra kích hoạt
• Máy chủ web tích hợp hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web. Hỗ trợ các lệnh điều khiển từ xa SCPI. Hỗ trợ chuột và bàn phím ngoài.
