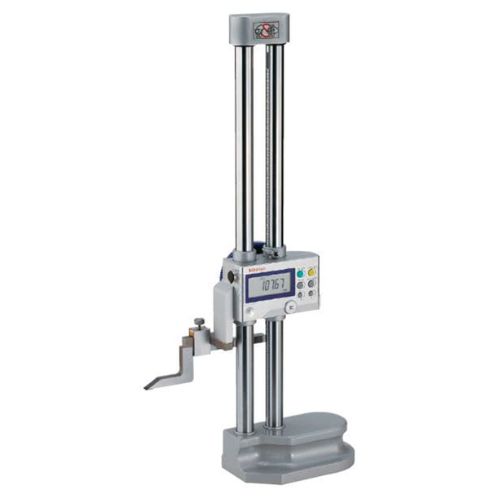

Thước đo cao

Thước đo cao là gì

Đúng như tên gọi của nó thước đo chiều cao được sử dụng để đo chiều cao của phôi (hoặc vật thể bất kỳ). Thước đo chiều cao là dụng cụ đo trong đó thanh trượt có đầu đo di chuyển so với thang đo trên một thanh dầm. Chuyển động đo này dọc theo một trục thẳng đứng duy nhất vuông góc với mặt phẳng tham chiếu trên đế dụng cụ.

Thước đo độ cao thường được cố định trên một bề ​​mặt đá granit phẳng để đo hoặc vạch các đặc điểm của bộ phận từ một mặt phẳng chuẩn. Có thể sử dụng vạch chia trên thước để đo hoặc cao cấp hơn có thể sử dụng các đầu dò chạm điểm (kiểu CMM) để xác định vị trí một cách chính xác. Thước đo, độ cao là một công cụ đo không thể thiếu trong khâu kiểm soát chất lượng sản phẩm

Phân loại thước đo cao

Thước đo độ cao cơ học:

Là thiết bị sử dụng tấm phẳng để đo, loại được sử dụng lâu đời nhất cho đến nay. Có ba loại thước đo chiều cao cơ học cơ bản:

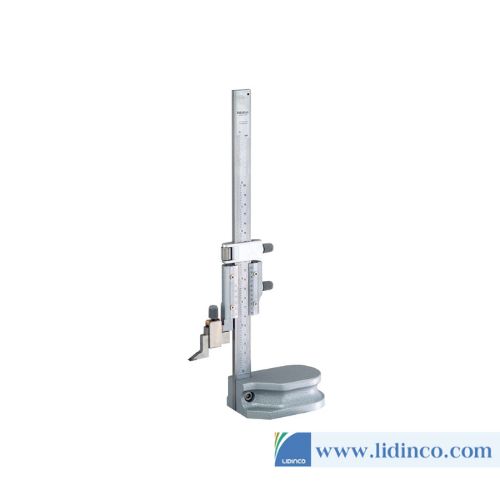

Thước đo chiều cao Vernier: phù hợp để đo các mẫu chiều cao từ 15cm đến 180cm, đây là ưu điểm của thước đo cơ học so với các thước đo chiều cao khác. Nó có thể có một hoặc hai thang đo (cả inch và mét) trên dầm.

Thước đo độ cao quay số: thường chỉ có đo cá kích thước dưới 30cm. Thước đo này dễ đọc hơn thước đo độ cao Vernier và kích thước nhỏ khiến nó trở thành thước đo độ cao cá nhân lý tưởng trong hợp đồ nghề của mọi thợ kỹ thuật

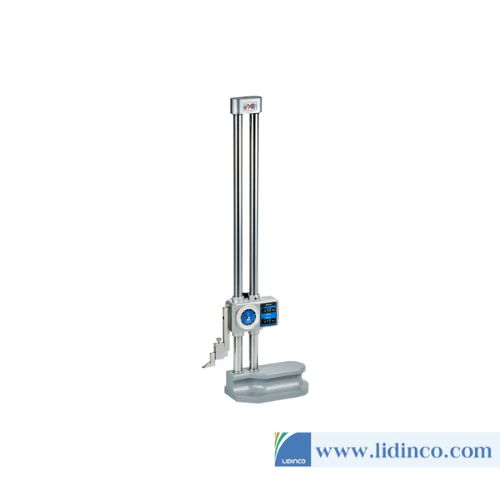

Đồng hồ đo chiều cao kỹ thuật: Cho khả năng đọc dữ liệu dễ dàng hơn so với thước đo Vernier, Hai bộ đếm còn cho phép thước đo này hoạt động linh hoạt hơn. Một bộ đếm được đặt tại mốc tham chiếu và bộ đếm còn lại được sử dụng làm số không động.

Thước đo độ cao điện tử:

Thiết bị này cũng được chia thành 03 nhóm nhỏ

• Nhóm đầu tiên có độ chính xác tương tự như máy đo độ cao cơ học. Thiết bị sẽ tích hợp chức năng chuyển đổi thang đo từ  inch/mét, số không tuyệt đối và số không động, và đầu ra dữ liệu.
• Nhóm thứ hai bao gồm tất cả các tính năng của nhóm đầu tiên, tuy nhiên, độ chính xác của công cụ này cao hơn rất nhiều và có thể có các tính năng bổ sung, chẳng hạn như cài đặt dung sai, đo ID/OD, max/min, TIR và bù đầu dò.

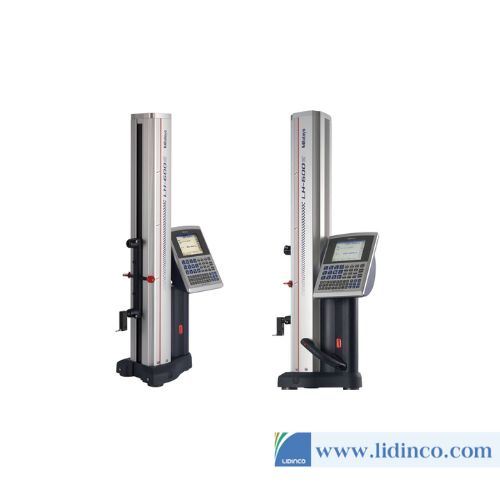

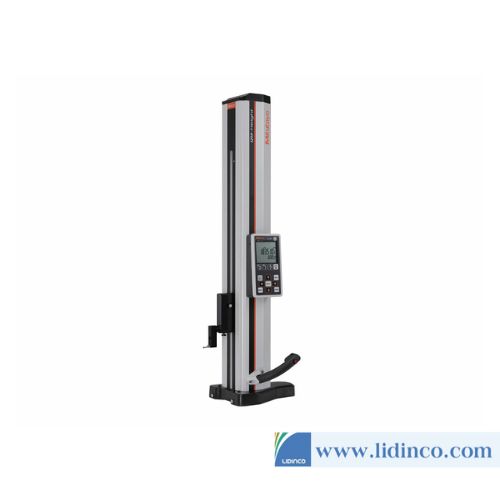

• Nhóm cuối cùng có tất cả các tính năng của nhóm thứ hai và có độ chính xác cao hơn. Hầu hết các thước đo độ cao thuộc nhóm này này sẽ có ổ trục khí, đầu dò cảm ứng có động cơ, khả năng tạo và lưu trữ các chương trình bộ phận và giao diện máy tính, cho phép SPC. Dòng sản phẩm này cũng được trang bị tính năng bộ phận theo hai chiều bằng cách xoay phôi. Sử dụng các thước đo độ cao này khi cần độ chính xác cao hơn nhu cầu sử dụng chưa cần đến CMM

Hướng dẫn sử dụng thước đo độ cao

Hầu hết các thước đo chiều cao đều được thiết kế với vạch chia trên thân thiết bị, thước được dùng để xác định vị trí đỉnh của phôi. Khi cần các phép đo chính xác hơn, có thể sử dụng chỉ báo kiểm tra hoặc sử dụng các đầu dò vật lý độ chính xác cao LVDT. Với các thước đo chiều cao quay số, có thể sử dụng vạch chia hoặc chỉ báo kiểm tra, trong khi các thước đo kỹ thuật số có thể được trang bị vạch chia hoặc đầu dò cảm ứng. Đầu dò cảm ứng cho phép người vận hành tự động phát hiện điểm “Zero”, cũng như sự khác biệt giữa hai khoảng cách.

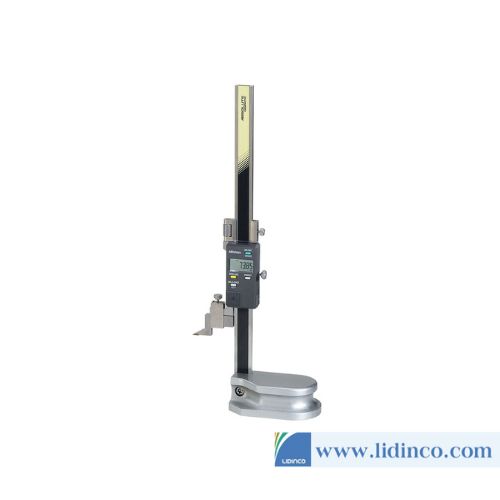

Với thước đo độ cao kỹ thuật số, tùy chọn đầu đo cảm ứng cho phép gửi các số liệu đo đến bộ thu thập dữ liệu để chỉ ra rằng phép đo đã hoàn tất. Ngoài ra, đầu dò cảm ứng giúp loại bỏ lỗi về kỹ thuật đo của người vận hành

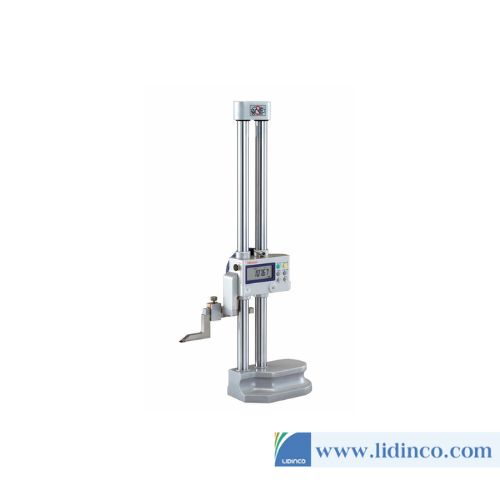

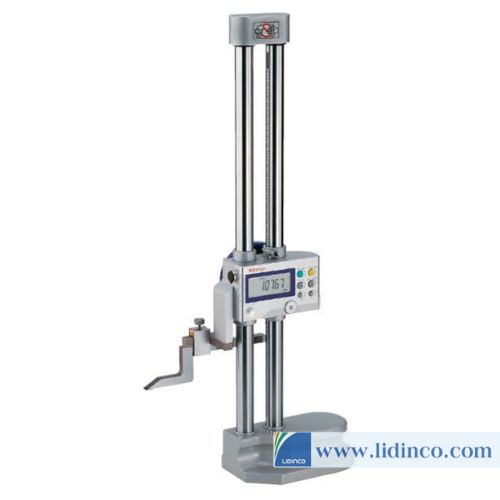

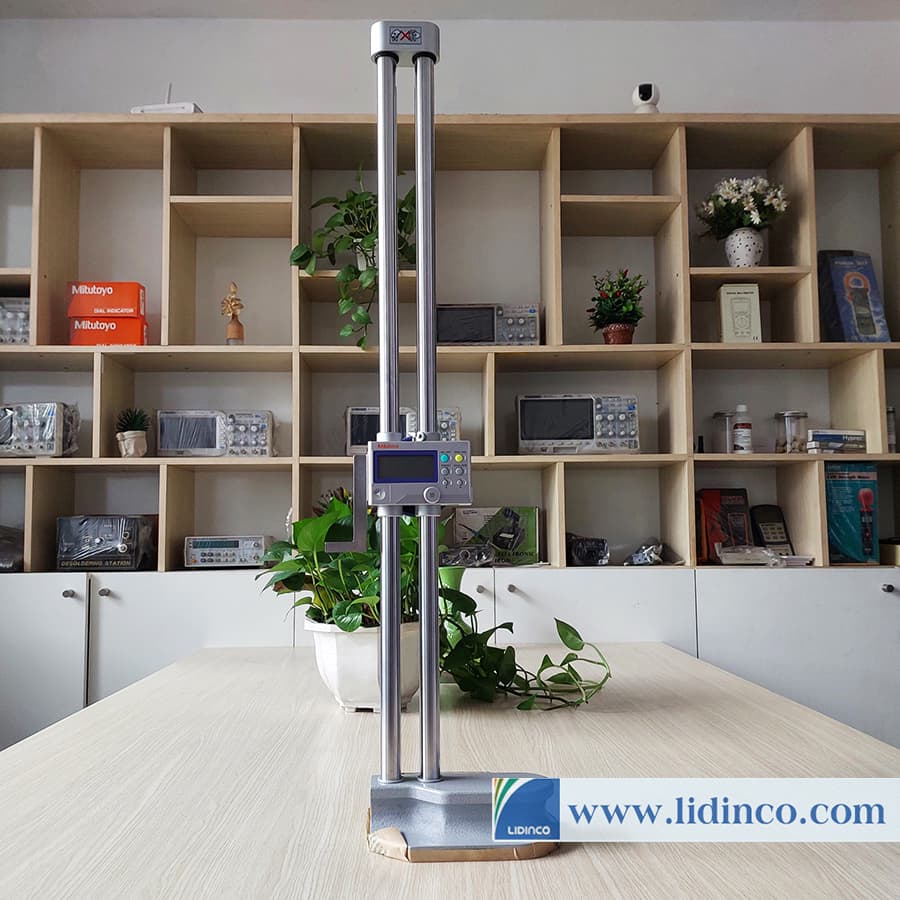

Có một số lợi thế rõ ràng khi sử dụng màn hình kỹ thuật số trên thước đo độ cao: cho phép dễ đọc số liệu hơn đồng hồ đo quay số, dễ dàng chuyển đổi giữa các đơn vị đo lường và độ phân giải, có thể đặt số điểm “Zero” ở bất kỳ đâu và có thể sử dụng bộ thu thập dữ liệu điện tử.

Một phép đo mà các thước đo chiều cao thông thường một vạch chia sẽ gặp khó khăn là đo khoảng cách giữa các tâm. Nhược điểm này đã được giải quyết khi thước đo chiều cao điện tử được giới thiệu. Với bộ xử lý điện tử, thiết bị cho phép thước đo chiều cao ghi nhớ điểm cao nhất và thấp nhất trong một lần quét. Thước đo chiều cao này vẫn là thước đo 2D, nhưng các đỉnh và thung lũng có thể được lưu trữ và gọi lại chỉ bằng một nút nhấn.

Đầu dò điểm có thể được hoán đổi với các đầu dò nhỏ hơn để tiếp cận các khe hẹp. Hầu hết các thước đo chiều cao có vạch chia đều được sử dụng để đo các bậc hoặc chiều cao hướng lên trên. Đo cạnh dưới của khe hoặc rãnh thực sự không phải là một lựa chọn hiệu quả cho đến khi đầu dò điểm có thể kết hợp với bộ vi xử lý để bù cho đường kính bi, giúp quá trình đo khoảng cách như từ tâm đến tâm nhanh hơn và dễ dàng hơn.

Đồng thời, một khối đo nên được sử dụng để xác nhận tất cả các kích thước được đo bằng thước đo chiều cao. Với các khối đo, thước đo chiều cao không còn đo từ dưới lên trên nữa. Thay vào đó, nó đóng vai trò như một giá đỡ chuyển và so sánh phần chưa biết với một khối đo đã biết.

Lưu ý khi sử dụng thước đo chiều cao

Cần đặt các khối đo (mẫu vật) lên tấm đá granit. Sau đó, hãy đảm bảo bề mặt đá được vệ sinh sạch sẽ không còn các bụi, gợn trên bề mặt. Điều này có thể ảnh hưởng đến kết quả đo

Khuyến cáo rằng trước khi đo, lật nghiêng thước đo để có thể kiểm tra đáy. Sử dụng đá cao su hoặc đá cera để loại bỏ gờ, vết xước hoặc các biến dạng khác. Làm sạch đế bằng cồn biến tính để loại bỏ hết các loại bã từ quá trình mài đá. Tấm bề ​​mặt cũng nên được lau sạch để loại bỏ mọi bụi, dầu hoặc các chất gây ô nhiễm khác có thể khiến thước đo dính vào tấm.

Để kiểm tra xem các bề mặt có khớp đúng không, hãy gắn một chỉ báo thử vào máy khắc và đưa chỉ báo đến bề mặt hoặc bộ phận tham chiếu. Đặt thước đo về “Zero” rồi nhẹ nhàng ấn xuống các góc của đế. Nếu chỉ báo di chuyển, bề mặt không bằng phẳng và cần phải mài lại cho đến khi đạt được bề mặt nhẵn.

Tương tự như bề mặt đế và đá granit, cần bảo dưỡng thường xuyên cho các cột của thước đo độ cao. Đánh đá và lau sạch các cột để loại bỏ bất kỳ gờ hoặc vết xước nào. Đối với giá đỡ trên cột, hãy sử dụng bàn chải mềm để loại bỏ bất kỳ chất bẩn nào. Nếu không làm như vậy, bánh răng có thể di chuyển không đều, dẫn đến việc đếm sai cả thước đo độ cao dạng số và dạng kỹ thuật số.

Biết loại thước đo độ cao cũng như bảo dưỡng thước đo độ cao đúng cách sẽ giúp đảm bảo phép đo hiệu quả và chính xác.
