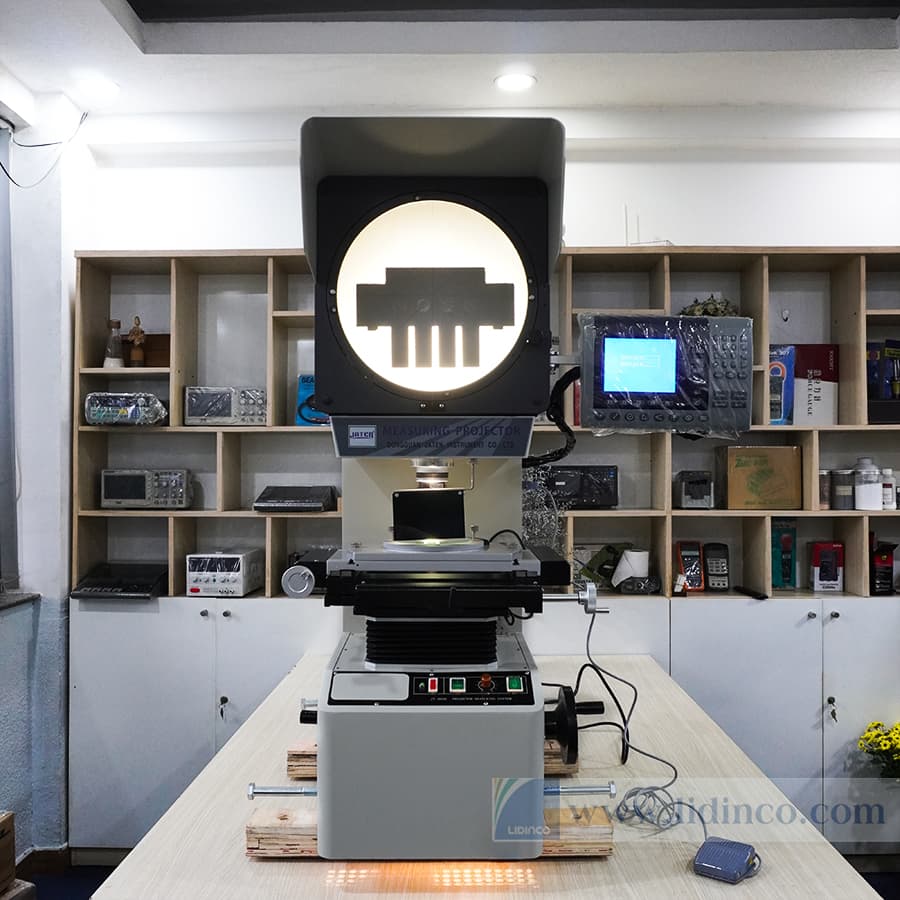

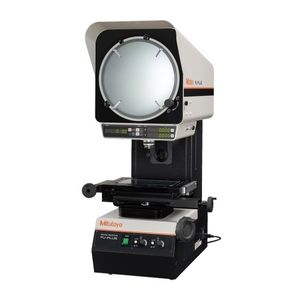

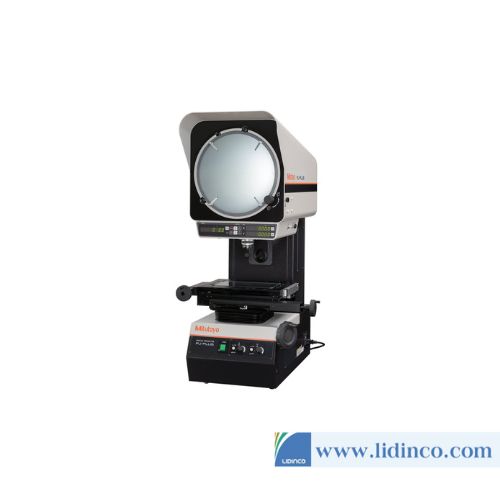

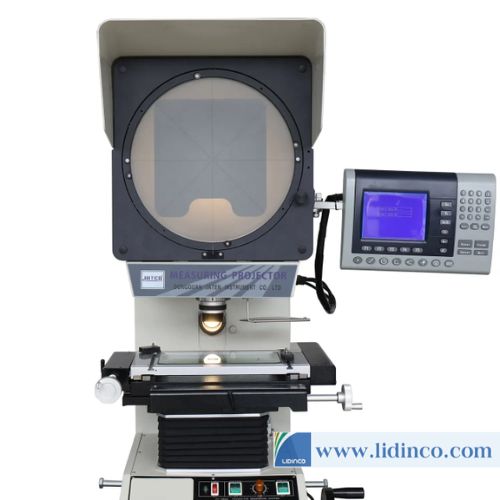

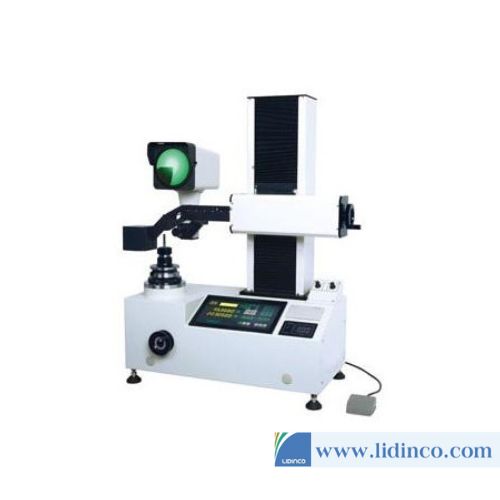

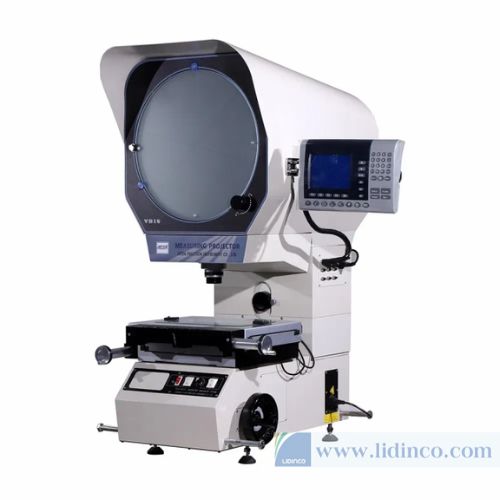

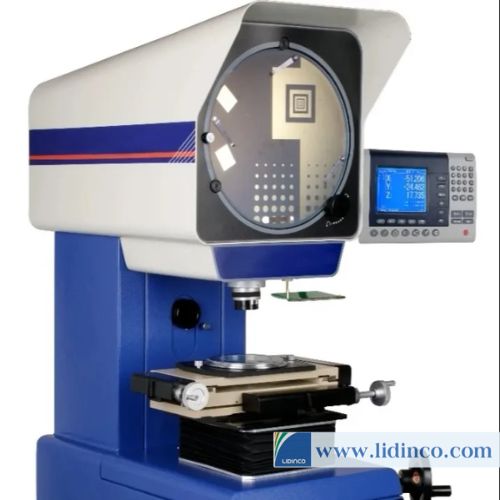

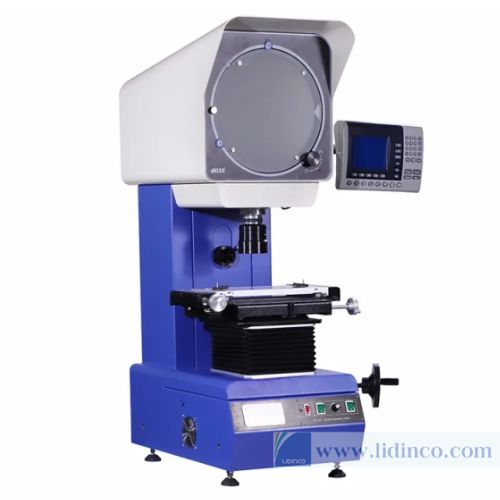

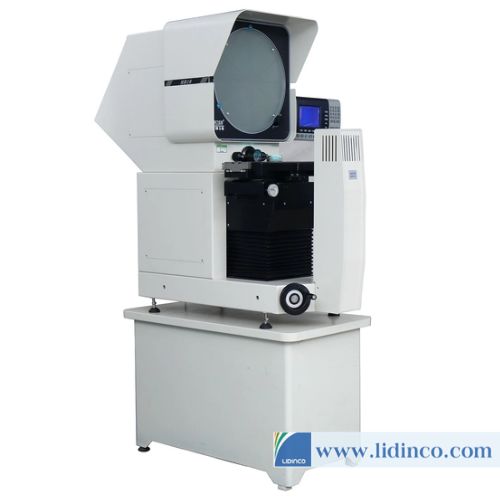

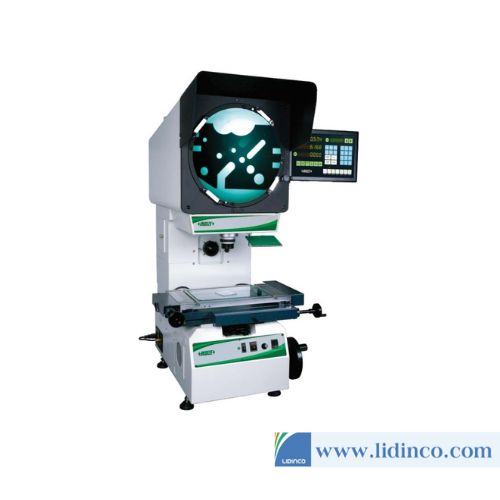

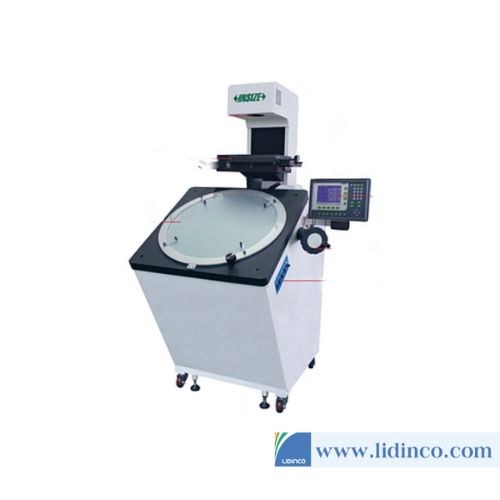

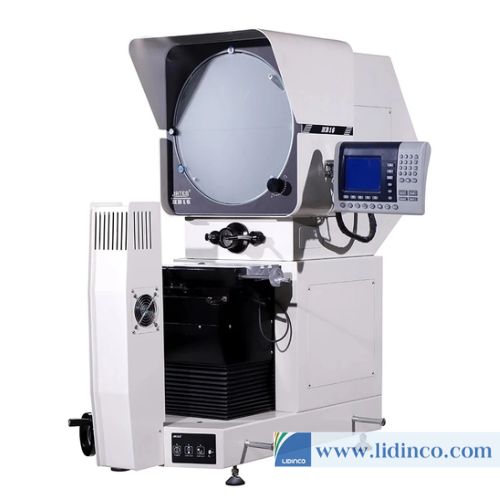

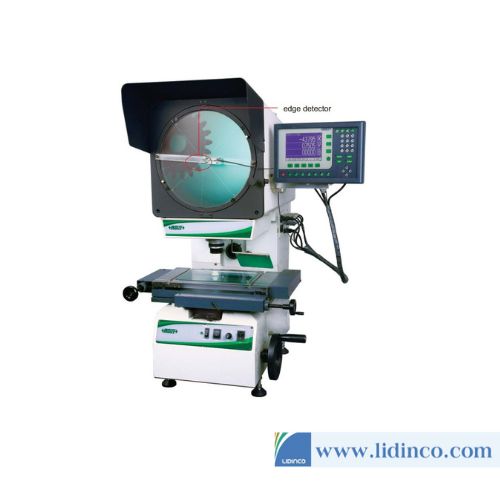

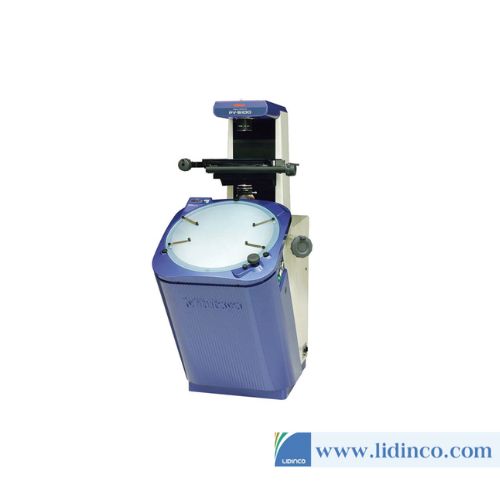

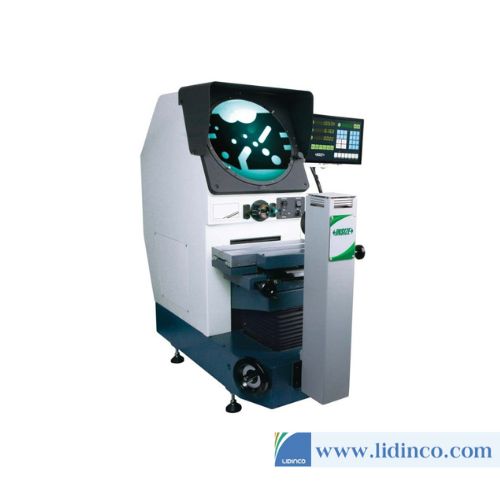

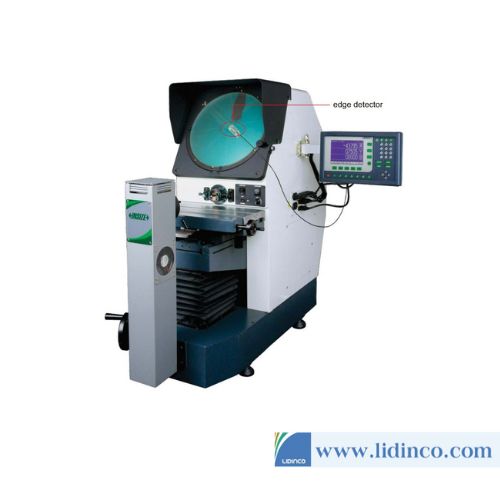

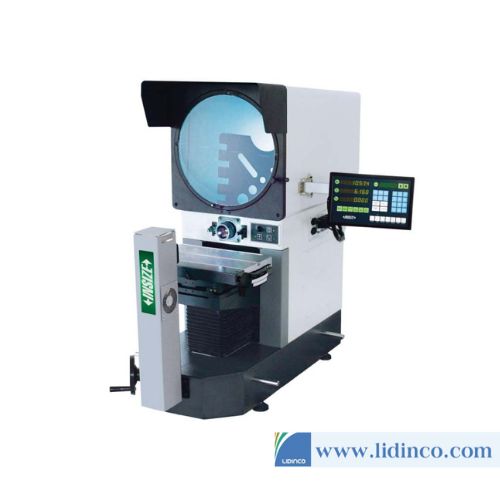

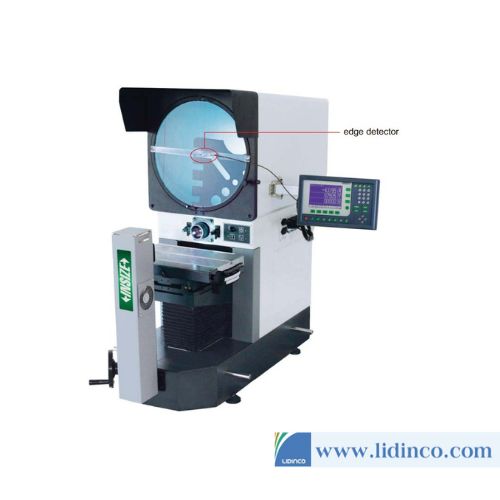

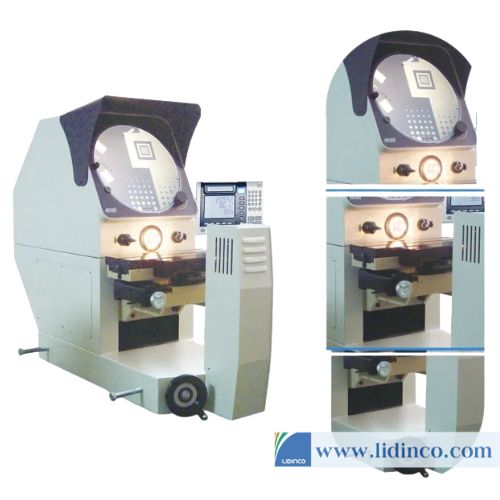

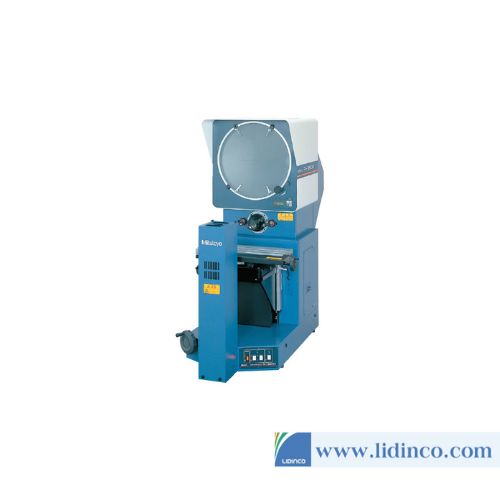

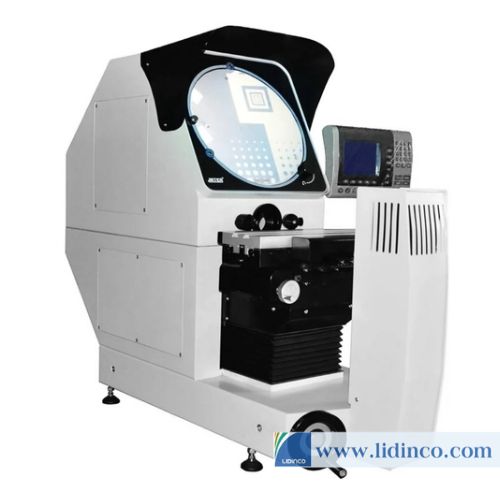

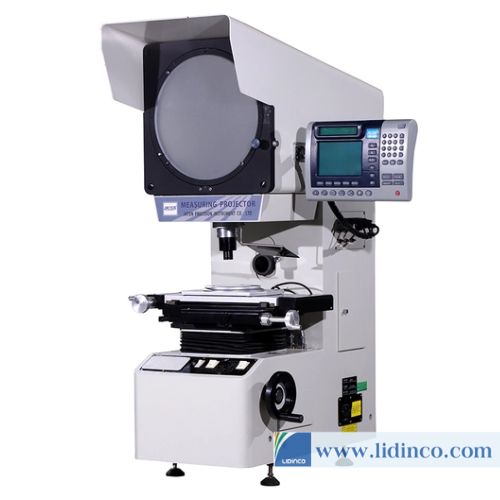

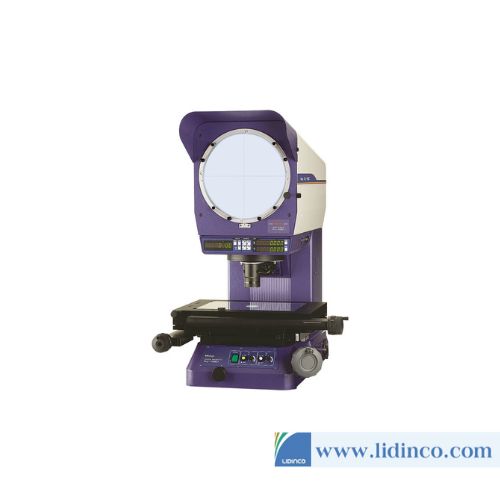

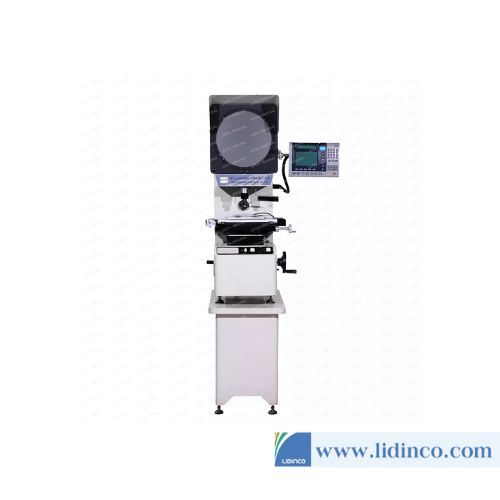

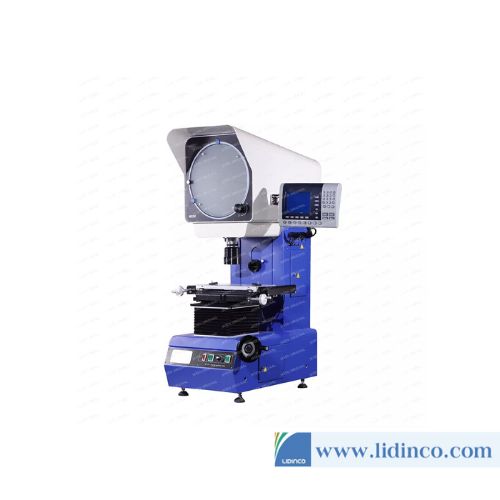

Máy đo biên dạng

Máy đo biên dạng (Profile Projector) là một thiết bị chuyên dụng được dùng để thực hiện các phép đo quang học. Nguyên tắc đo của thiết bị này có khá nhiều điểm tương đồng với cách hoạt động của kính hiển vi quang học. Mục tiêu được đặt trên bàn giữ mẫu, ánh sáng được chiếu vào mẫu theo hướng từ dưới lên.
Khi ánh sáng chiếu vào mẫu cần đó, bóng của mẫu sẽ xuất hiện trên màn hình.

Hệ thống quang học viễn tâm  trên thiết bị sẽ  tiến hành để thực hiện các phép đo chính xác trên mẫu vật dựa vào các điểm đo xác định. Các loại máy chiếu biên dạng hiện đại ngày nay cho phép thực hiện phép đo trên các mẫu vật có kích thước lớn hơn 1m

Đặc điểm nổi bật của máy đo biên dạng

Phép đo được thực hiện không tiếp xúc nên không làm sai lệch phép đo khi thực hiện với các bộ phận có độ linh hoạt cao hoặc các bộ phận nhạy cảm khi tiếp xúc

Có thể sử dụng để đo kích thước cả các vật mẫu có kích thước nhỏ hoặc phức tạp

Không giống như kính hiển vi đo lường, với máy chiếu biên dạng bạn không cần quan sát qua thấu kính thay vào đó là màn hình nên việc quan sát sẽ dễ dàng hơn, có thể quan sát đồng thời nhiều người cùng lúc

Việc sử dụng máy chiếu biên dạng phổ biến trong việc kiểm tra và đo lường các mặt hàng như linh kiện điện tử và các bộ phận chính xác cao

Thông thường, cần có thời gian và nỗ lực để tham chiếu dữ liệu và định vị mục tiêu.

Công dụng của máy đo biên dạng

Khả năng đo lường đa chiều

Công dụng rõ ràng nhất của máy đo biên dạng chính là khả năng đo lường hai chiều (theo hướng X và Y). Không giống các dụng cụ đo lường thủ công như thước pan-me, thước cặp hoặc thước đo chiều cao, chỉ giới hạn đo theo một hướng tại một thời điểm.

Ưu thế rõ ràng nhất của máy đo này là nó cho phép người kiểm tra tăng gấp đôi năng suất so với việc sử dụng các công cụ cầm tay một chiều. Người vận hành có thể căn chỉnh góc dưới bên trái của hình ảnh với đường tâm màn hình để thiết lập điểm gốc và có được số đọc đồng thời cả chiều dài và chiều rộng giúp hợp lý hóa quy trình kiểm tra.

Kiểm tra không tiếp xúc

Máy so sánh kích thước quang học sử dụng phép đo không tiếp xúc không làm lệch phép đo các bộ phận linh hoạt hoặc làm hỏng các bộ phận nhạy cảm. Trong quá trình thực hiện kiểm tra, chỉ có ánh sáng tiếp xúc với bộ phận cần đo, do đó bộ phận không có khả năng cong vênh hoặc thay đổi hình dạng.

Một lợi ích khác ngoài việc đảm bảo tính toàn vẹn về kích thước của các mẫu cần đo là khi sử dụng máy đo biên dạng, ta cũng loại bỏ “yếu tố cảm giác” và lỗi do việc đo lường tiếp xúc thủ công gây ra. Khi tính chủ quan bị loại bỏ việc đo lường sẽ đạt hiệu quả cao hơn

Giảm thời gian kiểm tra

Với thiết bị này, bạn có thể thực hiện các phép đo với thời gian nhanh hơn rất nhiều so với việc sử dụng các dụng cụ đo cầm tay thông thường
Hướng dẫn sử dụng máy đo biên dạng

Đặt vật thể cần đo lên bệ mẫu

Một thang đo được áp dụng cho hình ảnh được chiếu lên màn hình để đo kích thước.

Máy đo biên dạng quang học có chức năng tính toán bằng máy tính, bạn có thể thu được nhiều kết quả đo lường khác nhau như chiều rộng, đường kính và góc bằng cách lấy các điểm đo trong khi di chuyển bệ.

Hướng dẫn đo chiều dài chiều rộng

Đặt vật cần đo lên màn hình và điều chỉnh độ cao của bàn để lấy nét vào mẫu

Tiếp theo, căn chỉnh hướng của cạnh bạn muốn đo trên hình ảnh chiếu với hướng của đường tham chiếu màn hình và điều chỉnh giá trị của bệ XY thành 0.

Tiếp theo, di chuyển bệ bằng tay cầm di chuyển bệ và căn chỉnh mặt còn lại của hình ảnh chiếu cần đo với đường tham chiếu màn hình.

Lúc này, khoảng cách di chuyển của bệ được hiển thị theo từng hướng X và Y, do đó giá trị này trở thành giá trị đo được.

Hướng dẫn đo bán kính/đường kính

Đặt vật cần đo lên màn hình và điều chỉnh độ cao của bàn để lấy nét.

Tiếp theo, căn chỉnh điểm chính giữa của hình tròn trên hình chiếu với điểm mà đường tham chiếu màn hình là công khai.Trong trường hợp đo bán kính, lấy điểm 0 tại điểm cần đo và di chuyển bệ để kiểm tra lượng chuyển động tại điểm mà cạnh của hình tròn nằm ở tâm bệ.

Trong trường hợp đo đường kính, di chuyển bệ một lần từ đây đến cạnh của hình tròn, lấy điểm 0 và di chuyển đến cạnh đối diện để kiểm tra khoảng cách chuyển động. Trong cả hai trường hợp, thông thường là đo theo bốn hướng theo hình chữ thập.

Ngoài ra, bạn cũng có thể thực hiện phép đo bằng cách áp một tờ giấy chia độ đồng tâm gọi là "biểu đồ" lên màn hình.

Trong trường hợp máy so sánh quang học có chức năng tính toán, đường kính và bán kính được tự động tính toán bằng cách lấy ba điểm đo tại cạnh của hình tròn.

Hướng dẫn đo góc

Về phép đo góc chúng ta sẽ có một số phương pháp để thực hiện phép đo.

Một phương pháp kiểm tra chiều dài xoay của bệ bằng cách xoay bệ theo hướng θ bằng cách căn chỉnh đường thẳng của hình ảnh được chiếu với đường tham chiếu của màn hình.

Ngoài ra, bạn cũng có thể sử dụng “biểu đồ” chia tỉ lệ để thực hiện phép đo góc trực tiếp trên màn hình

Trên máy chiếu biên dạng thường có chức năng tính toán, góc được tính bằng cách chỉ định hai đường thẳng.

Hướng dẫn sử dụng lớp phủ (biểu đồ)

Lớp phủ trong máy chiếu biên dạng là một phụ kiện khá quan trọng, nó giúp bạn thực hiện các phép đo một cách nhanh chóng hơn ít thao tác thủ công hơn. Một số bài đo mà bạn có thể dùng đến sự hỗ trợ của lớp phủ như đo đường kính, đo bán kính, đo các vạch đồng tâm, đo góc, đo các vạch xuyên tâm hoặc đo đồng thời cả 2 thông số.

Việc sử dụng cũng khá dễ dàng, bạn chỉ cần đặt lớp phủ phù hợp lên màn hình đo để thực hiện các phép đo tương ứng

Phụ kiện của máy đo biên dạng

Bộ gá mẫu

Các bộ gá mẫu là khá quan trọng đối với các dòng máy đo kích thước, chúng giúp cố định vị trí mẫu một cách chắc chắn và nhanh chóng, hạn chế được sai số do di lệch khi thực hiện phép đo.

Thông thường, các thương hiệu sẽ có nhiều loại đồ gá khác nhau ví dụ như kẹp, nam châm…

Lớp phủ Mylar

Lớp phủ Mylar được sử dụng bằng cách khớp nó với hình ảnh đo lường được chiếu trên màn hình. Có nhiều loại biểu đồ khác nhau. Ví dụ, biểu đồ có lưới hoặc biểu đồ thang đo đồng tâm là thường được sử dụng nhất

Ngoài ra, bằng cách chồng chéo nhiều lớp phủ biểu đồ sơ đồ và phóng đại mẫu vật đến kích thước xác định. Bạn cũng có thể so sánh nhanh phần biên dạng của mẫ thiết kế có giống với các mẫu đang được sản xuất hàng loạt hay không. Ứng dụng rất tốt trong sản xuất

Chiếu sáng bề mặt

Bộ so sánh quang học không chỉ có thể chiếu sáng từ bên dưới và truyền ánh sáng để tạo bóng mà còn có thể chiếu sáng từ phía trên (phía ống kính) để chiếu các đường viền.

Ngay cả khi mục tiêu đo khó đo chỉ bằng hình ảnh truyền (có đèn nền), vẫn có thể đo bằng cách sử dụng epi-illumination.

Rèm cản sáng

Đây là loại phụ kiện được sử dụng để chặn ánh sáng từ bên ngoài. Nó được sử dụng với mục đích chiếu hình dạng chính xác hơn bằng cách chặn ánh sáng xung quanh.
