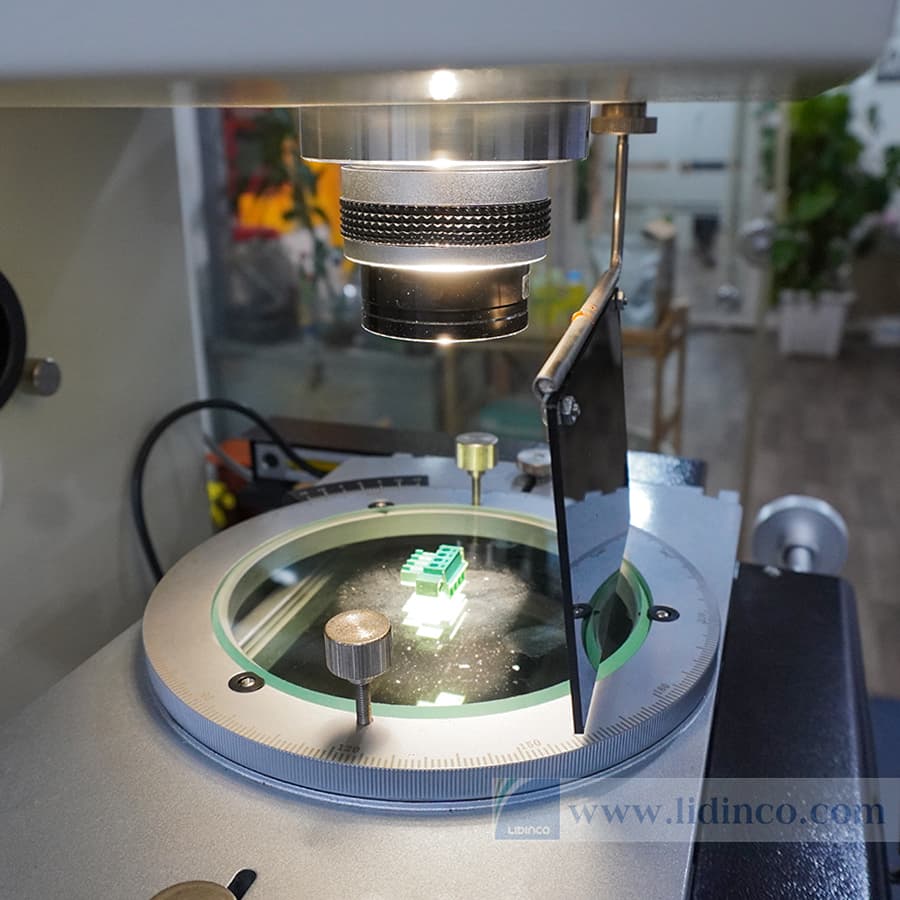

Máy đo biên dạng Jaten JT-3020

Máy đo biên dạng Jaten JT-3020

Mã:
JT-3020
Thương hiệu:
Bảo hành:
12 tháng
Giá: Liên hệ
  • Đường kính màn chiếu:
  • Kích thước bàn soi:
  • Vui lòng liên hệ để kiểm tra tình trạng kho
  • Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

  • Điện thoại: (028).3977.8269
  • Email: sales@lidinco.com
  • Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

  • Điện thoại: (0222).730.0180
  • Email: bn@lidinco.com
  • Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh
  • Tư vấn Tư vấn kĩ thuật Miễn phí
  • Giao hàng Miễn phí vận chuyển Đơn hàng trên 3 triệu
Thông số kỹ thuật

Kích thước giai đoạn kim loại: 350 x 170mm

Giai đoạn di chuyển Trục X và trục Y: 200 x 100mm

Giai đoạn di kính: 246 x 120mm

Du lịch giai đoạn Trục Z: 100mm (để lấy nét)

Độ chính xác: ≤3+L/200(um)

Độ phân giải của trục điểm X và Y: 0,0005 mm

Màn hình: Đường kính: Ø312mm, Phạm vi hiệu quả ≥ Ø300 (với [* "Kẻ ô)
Phạm vi quay: 0 ~ 360; Chỉ báo quay độ phân giải: 1 'hoặc0.01

Kỹ thuật số: Hệ thống xử lý dữ liệu đa chức năng DP300 (561-301)

Sự chiếu sáng: Chiếu sáng bề mặt và đường viền: Đèn halogen 24v / 150w (có thể điều chỉnh)

Hệ thống làm mát: Làm mát cưỡng bức (3 trục quạt)

Nguồn cấp: AC110V / 60Hz; 220V / 50Hz, 650W

Kích thước (L×W×H): 792x544x975mm

Kích thước đóng gói: 990x765x1340mm

Tổng / Trọng lượng tịnh: 200 / 150kg

Giới thiệu máy đo biên dạng Jaten JT-3020

Máy đo ánh sáng quang học được sử dụng rộng rãi để đo đường viền của sản phẩm, chẳng hạn như đùn nhôm, dập, khuôn chính xác, v.v.

Máy chiếu biên dạng quang học còn được gọi là máy so sánh quang học. Việc đo lường xảy ra theo bất kỳ cách nào trong số nhiều cách. Cách đơn giản nhất là các vạch chia trên màn hình, được chồng lên trên hình bóng, cho phép người xem đo lường, như thể một chiếc thước rõ ràng được đặt trên hình ảnh. Một cách khác là các điểm khác nhau trên hình bóng được xếp lần lượt với ô ở trung tâm của màn hình, bằng cách di chuyển vùng hiển thị mà bộ phận đó nằm trên đó và một kỹ thuật số đọc báo cáo xem sân khấu đã di chuyển bao xa để đạt được những điểm. Cuối cùng, các phương pháp công nghệ tiên tiến nhất liên quan đến phần mềm phân tích hình ảnh và báo cáo các phép đo. Hai phương pháp đầu tiên là phổ biến nhất; thứ ba là mới hơn và không phổ biến, nhưng việc áp dụng nó đang diễn ra trong kỷ nguyên kỹ thuật số.
