Máy hiện sóng Oscilloscope Siglent SDS3054XHD

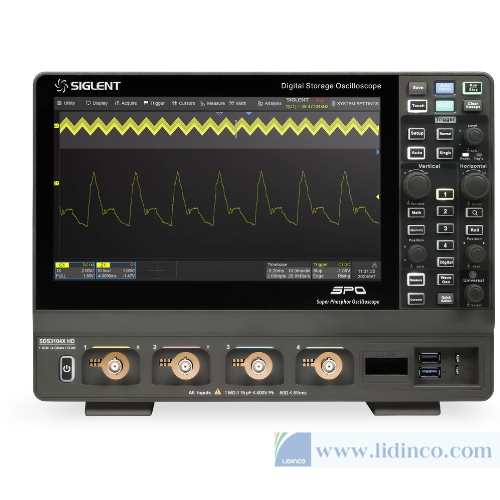

Giới thiệu máy hiện sóng kỹ thuật số SDS3054X HD

Dòng máy oscilloscope Digital Storage SDS3000X HD của SIGLENT có sẵn ở các băng thông 1 GHz, 500 MHz và 350 MHz, được trang bị ADC 12-bit với tốc độ lấy mẫu lên đến 4GSa/s, độ dài ghi nhớ tối đa 400 Mpts/ch, và hiển thị lên đến 4 kênh analog + 16 kênh kỹ thuật số cho phân tích tín hiệu kỹ thuật số và analog.

Dòng SDS3000X HD sử dụng công nghệ SPO của Siglent với tốc độ ghi nhận sóng hình tối đa lên đến 200.000 wfm/s, chức năng hiển thị mức độ tương phản 256 mức cùng chế độ hiển thị nhiệt độ màu. Nó cũng sử dụng hệ thống trigger kỹ thuật số độc đáo với độ nhạy cao và độ chệch thấp. Hệ thống trigger hỗ trợ nhiều chế độ trigger mạnh mẽ bao gồm trigger chuỗi giao tiếp. Các công cụ như ghi nhớ sóng hình lịch sử, chức năng Tìm kiếm và Điều hướng, Kiểm tra Mặt nạ, Bode Plot và Phân tích Công suất cho phép ghi lại, lưu trữ và phân tích sóng hình một cách chi tiết. Ngoài ra, nó còn có khả năng đo lường và tính toán đa dạng, tùy chọn cho máy phát hình dạng tùy ý 50 MHz, cũng như giải mã chuỗi tín hiệu.

Màn hình cảm ứng điện dung lớn 10,1 inch hỗ trợ đa cử chỉ chạm, với thiết kế giao diện người dùng thân thiện, có thể cải thiện đáng kể hiệu suất hoạt động. Nó cũng hỗ trợ điều khiển bằng chuột và điều khiển từ xa qua web qua mạng LAN.

Tính năng của SDS3054X HD

• 4 kênh analog, băng thông lên đến 1 GHz với tốc độ lấy mẫu tối đa 4GSa/s
• Bộ chuyển đổi Analog-to-Digital (ADC) 12-bit
• Độ nhiễu nền thấp: 125 μVrms @ băng thông 1 GHz
• Công nghệ SPO
  • Tốc độ bắt sóng tối đa 200.000 wfm/giây ở chế độ thông thường và 890.000 wfm/giây ở chế độ Sequence
  • Hỗ trợ phân cấp độ sáng 256 mức và chế độ hiển thị nhiệt độ màu
  • Độ dài ghi tối đa 400 Mpts/kênh
  • Hệ thống kích hoạt kỹ thuật số
• Kích hoạt thông minh: Cạnh, Độ dốc, Xung, Cửa sổ, Runt, Khoảng thời gian, Rơi ra, Mẫu, Có điều kiện, Cạnh thứ N, Thiết lập/giữ, Trễ và Video (hỗ trợ HDTV). Kích hoạt vùng (Zone Trigger) đơn giản hóa kích hoạt nâng cao
• Kích hoạt và giải mã bus nối tiếp, hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester và ARINC429
• Chế độ thu thập phân đoạn (Sequence), chia độ dài ghi tối đa thành nhiều phân đoạn (lên đến 80.000), theo điều kiện kích hoạt do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để ghi lại sự kiện đủ điều kiện
• Chức năng ghi lại dạng sóng lịch sử (History), độ dài dạng sóng ghi lại tối đa là 80.000 khung hình
• Đo tự động trên 50+ thông số, hỗ trợ thống kê với biểu đồ, theo dõi, xu hướng, Đo cổng và đo trên Toán, Lịch sử và Vết nhớ
• 4 đường toán (4 Mpts FFT, Lọc, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v.), hỗ trợ trình soạn thảo công thức
• Các chức năng phân tích dữ liệu phong phú như Tìm kiếm, Điều hướng, Vôn kế kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Biểu đồ Bode và Phân tích công suất
• Chức năng Kiểm tra Mask dựa trên phần cứng tốc độ cao, với công cụ Trình chỉnh sửa Mask để tạo mask do người dùng xác định (Average, ERES)
• 16 kênh kỹ thuật số (tùy chọn)
• Máy phát dạng sóng ngoài 50 MHz (tùy chọn)
• Màn hình TFT-LCD 10.1 inch lớn với độ phân giải 1024 * 600; Màn hình cảm ứng điện dung hỗ trợ cử chỉ đa chạm
• Giao diện bao gồm: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN (VXI-11/Telnet/Socket/LXI), Ngõ vào kích hoạt ngoài, Ngõ ra phụ (Thành công/Thất bại, Ngõ ra kích hoạt)
• Máy chủ web tích hợp hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web. Hỗ trợ các lệnh điều khiển từ xa SCPI. Hỗ trợ chuột và bàn phím ngoài.
