Máy hiện sóng Siglent SDS6054A 500Mhz 4 kênh

Giới thiệu máy hiện sóng SDS6054A

SDS6054A  thuộc dòng máy hiệu sóng kỹ thuật số SDS6000A của SIGLENT. SDS6204A có băng thông 2 GHz và tốc độ lấy mẫu 5 GSa/s rên mỗi kênh, độ dài lưu trữ tối đa 500 Mpts, và khả năng hiển thị đồng thời tối đa 4 kênh analog + 16 kênh digital cho phân tích tín hiệu hỗn hợp.

Dòng SDS6000A sử dụng công nghệ SPO độc quyền của Siglent với tốc độ chụp dạng sóng tối đa lên đến 170.000 wfm/s (ở chế độ bình thường, và lên đến 750.000 wfm/s ở chế độ Sequence). Đồng thời thiết bị còn được trang bị chức năng hiển thị phân cấp độ sáng 256 mức cùng chế độ hiển thị nhiệt độ màu (color temperature).

Đặc điểm nổi bật Máy hiện sóng Siglent SDS6054A 500Mhz 4 kênh

Hiệu suất cao hơn với máy hiện sóng SDS6000A Series                Máy hiện sóng SIGLENT SDS6000A được trang bị mức băng thông lên đến 2 GHz. Để tối ưu chi phí đầu tư thiết bị, model 500MHz có thể được nâng cấp lên 2 GHz sau khi mua. Thiết bị đi kèm với các que đo chủ động SAP2500 và SAP2500D với thiết kế mới, có thể phân tích sơ đồ mắt và chập chờn.                SDS6000A được trang bị độ sâu bộ nhớ lên đến 500Mpts kết hợp với chức năng thu phóng của phần cứng, cho phép bạn quan sát các tín hiệu chi tiết và chính xác hơn                Tốc độ lấy mẫu lên đến 5GSa/s (10GSa/s ESR) cho mỗi kênh, ngay cả khi bạn sử dụng cả bốn kênh cùng một lúc, giúp cải thiện hiệu suất tối ưu khi làm việc với bốn kênh đo. Là một công cụ mạnh mẽ cho việc R&D

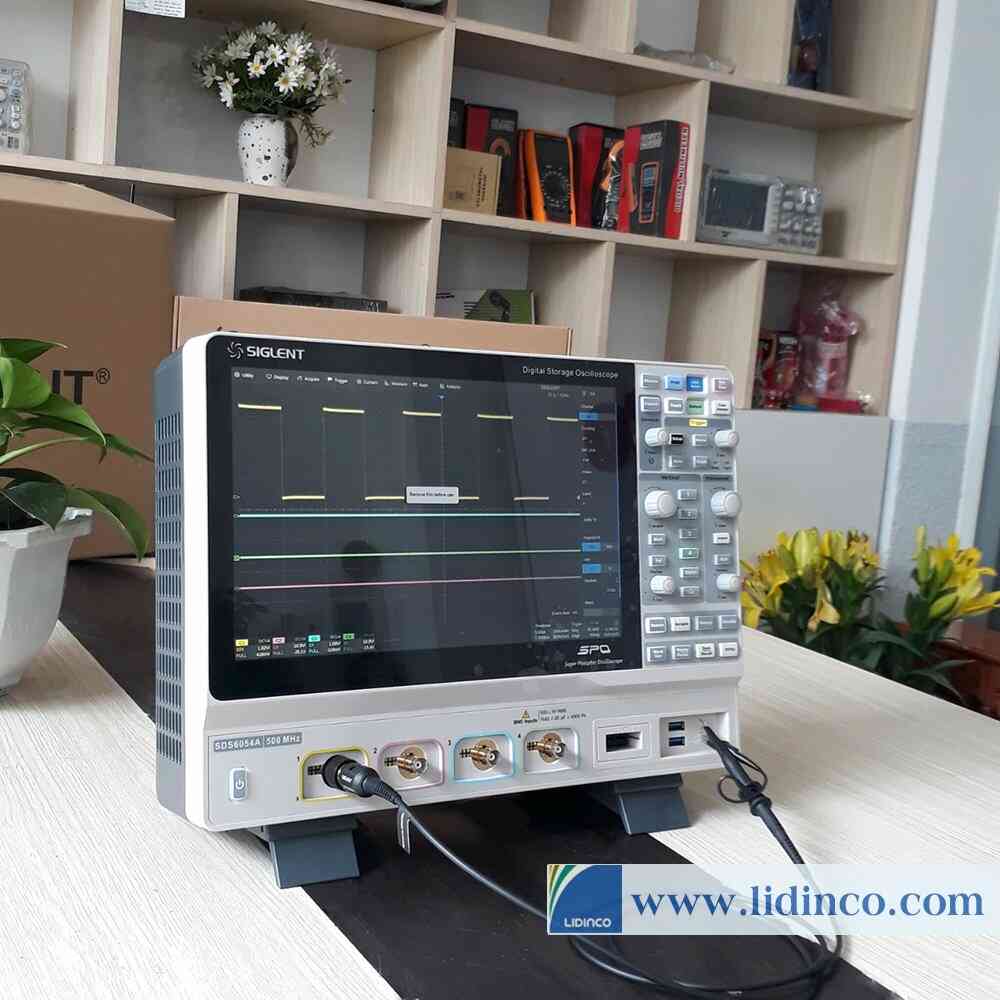

	Thiết kế hiện đại và cân bằng trong không gian làm việc                SDS6000A cho phép bạn dễ dàng mang xung quanh phòng thí nghiệm vì không chiếm quá nhiều diện tích làm việc. Màn hình cảm ứng lớn 12,1 inch với độ phân giải cao cung cấp khả năng điều khiển trực quan và thông tin rõ ràng để gỡ lỗi nhanh hơn.                 Việc lưu dữ liệu trên SDS6000A cũng rất tiện lợi. Chỉ cần nhấn nút In hoặc chụp ảnh màn hình hoặc thông qua điều khiển từ xa qua Web Sever                Việc tùy biến oscilloscope này cũng khá dễ dàng, bạn có thể chọn màu sắc cho kênh đo yêu thích của mình theo ý muốn, cài đặt mặc định, kiểu menu, định dạng đo lường, v.v. Khả năng đáp ứng tốt của giao diện giúp người dùng hài lòng hơn
Que đo chủ động mới với thiết kế hiện đại                Que đo chủ động SAP1000 được cung cấp cùng với máy hiện sóng SDS5000X. Lần này SDS6000A đi kèm với hai đầu dò hoạt động được thiết kế mới là SAP2500, SAP2500D.                 Với các chức năng phân tích Sơ đồ mắt / Jitter, SDS6000A có nhiều khả năng hơn trong thiết kế mạch tốc độ cao và đo tính toàn vẹn của tín hiệu.

Tính năng

• 4 kênh analog, băng thông lên đến 2 GHz với tốc độ lấy mẫu 5 GSa/s (10 GSa/s ESR) ở mỗi kênh
• Độ ồn nền thấp, hỗ trợ thang đo dọc từ 0.5 mV/div đến 10 V/div
• Công nghệ SPO
  • Tốc độ bắt dạng sóng lên đến 170.000 wfm/s (chế độ thường) và 750.000 wfm/s (chế độ sequence)
  • Hỗ trợ chế độ hiển thị phân cấp cường độ 256 mức và nhiệt độ màu
  • Độ dài bản ghi 500 Mpts cho tất cả 4 kênh
• Hệ thống trigger kỹ thuật số
• Intelligent trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay, and Video (HDTV supported). Zone Trigger simplifies advanced triggering
• Serial bus triggering and decoder, supports protocols I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT, and Manchester
• Chế độ thu thập phân đoạn (Sequence), chia độ dài bản ghi tối đa thành nhiều phân đoạn (lên đến 80.000), theo điều kiện trigger do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để thu được sự kiện đủ điều kiện.
• Chức năng ghi dạng sóng lịch sử (History), độ dài dạng sóng được ghi tối đa là 80.000 khung hình
• Đo tự động trên hơn 50 thông số, hỗ trợ thống kê với biểu đồ, theo dõi (track), xu hướng (trend), phép đo Gating và các phép đo trên Toán học (Math), Lịch sử (History) và Tham chiếu (Ref)
• 4 kênh Toán học (8 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v.), hỗ trợ trình soạn thảo công thức
• Các chức năng phân tích dữ liệu phong phú như Tìm kiếm (Search), Điều hướng (Navigate), Vôn kế kỹ thuật số (Digital Voltmeter), Bộ đếm (Counter), Biểu đồ dạng sóng (Waveform Histogram), Biểu đồ Bode (Bode plot), Phân tích công suất (Power Analysis) và Phân tích Eye/Jitter
• Average dựa trên phần cứng tốc độ cao, Hi-Res; Chức năng kiểm tra Mask dựa trên phần cứng tốc độ cao, với công cụ Mask Editor để tạo mặt nạ do người dùng xác định
• 16 kênh kỹ thuật số
• Máy phát dạng sóng chức năng / tùy ý 25 MHz, tích hợp nhiều dạng sóng được xác định trước
• Màn hình TFT-LCD 12,1” lớn với độ phân giải 1280 * 800; Màn hình cảm ứng điện dung hỗ trợ cử chỉ đa chạm

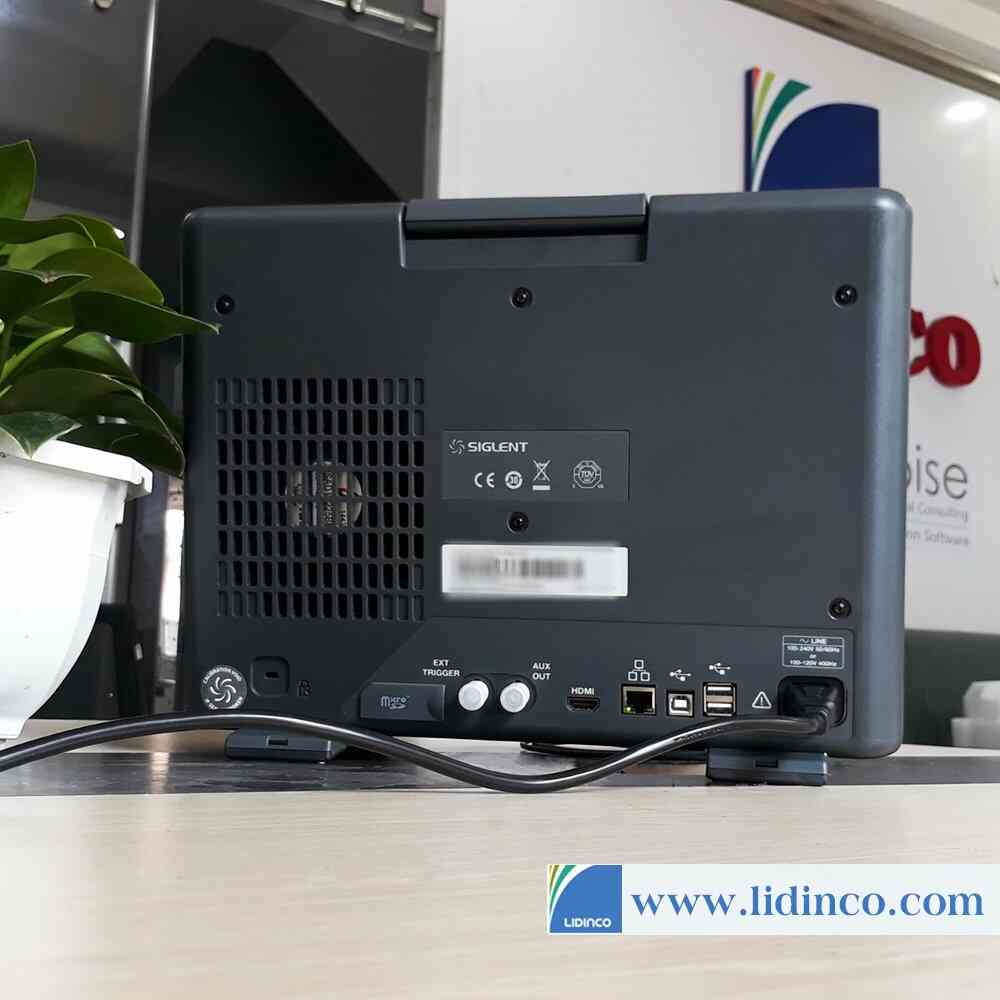

• Các giao diện bao gồm: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), thẻ micro SD, Pass/Fail, Trigger Out, HDMI
• Máy chủ web tích hợp hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web. Hỗ trợ các lệnh điều khiển từ xa SCPI. Hỗ trợ chuột và bàn phím ngoài.
