Siglent cho ra mắt dòng máy hiện sóng 8 kênh, độ phân giải cao

Sự chuyển đổi nhanh chóng trong các ngành công nghiệp như ô tô, năng lượng tái tạo và tự động hóa công nghiệp đang được thúc đẩy bởi sự trỗi dậy của ngành điện tử công suất (power electronics) phát triển.

Các ứng dụng như: inverter hiệu suất cao, bán dẫn wide-bandgap và các vòng điều khiển tích hợp chặt chẽ đang đẩy tới giới hạn của các công cụ kiểm tra truyền thống. Khi các hệ thống trở nên nhỏ gọn và mạnh mẽ hơn, các kỹ sư phải quan sát và tương quan nhiều tín hiệu trên nhiều domain với độ chính xác cao. Các máy hiện sóng truyền thống được thiết kế cho các tác vụ đơn giản và thường không đáp ứng đủ yêu cầu phát triển. Quy trình phát triển ngày nay đòi hỏi các thiết bị đa kênh cung cấp khả năng phân tích sâu, độ trung thực tín hiệu cao và phân tích tập trung vào ứng dụng để đáp ứng độ phức tạp ngày càng tăng của các hệ thống điều khiển và công suất thế hệ tiếp theo.

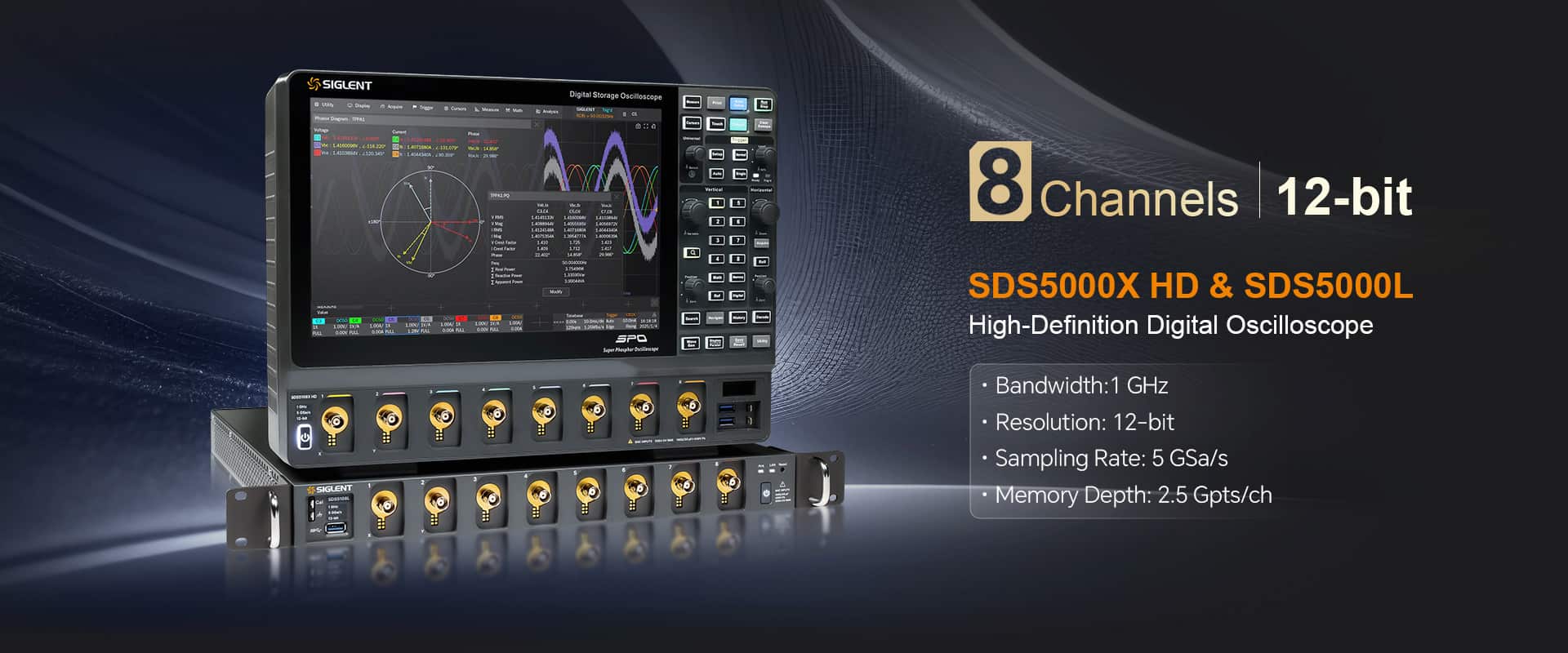

Ngày 20 tháng 6 năm 2025: Siglent thêm dòng máy hiện sóng mới nhất vào danh mục oscilloscope 12-bit hiệu suất cao: dòng SDS5000X HD và SDS5000L. Những oscilloscope mới này cung cấp lên đến 8 kênh, băng thông lên đến 1 GHz và đánh dấu bước tiến quan trọng trong chiến lược nền tảng đa kênh của Siglent. Với kiến trúc lấy mẫu tốc độ cao và bộ nhớ sâu, các thiết bị được xây dựng để cung cấp thông tin đáng tin cậy trong môi trường tín hiệu phức tạp. Kết hợp với bộ công cụ phân tích toàn diện, SDS5000X HD và SDS5000L được thiết kế để đáp ứng nhu cầu ngày càng phát triển của các ứng dụng điện tử công suất, hệ thống nhúng và kiểm tra tự động ngày nay.

Giải pháp mở rộng và linh hoạt

Các model thuộc dòng SDS5000X HD kích thước lớn cùng màn hình cảm ứng giúp việc thực hiện các phép đo trong phòng thí nghiệm hay gỡ lỗi tương tác được dễ dàng hơn. Trong khi đó, các model thuộc dòng SDS5000L là dạng gắn rack được tối ưu hóa để tích hợp vào các hệ thống kiểm tra tự động, cung cấp khả năng điều khiển từ xa hoàn toàn và thiết kế tiết kiện không gian mà không cần màn hình tích hợp.  Những sản phẩm này mang lại cho các kỹ sự sự linh hoạt trong việc lựa chọn công cụ phù hợp với quy trình làm việc, dù cho đó là trong phòng thí nghiệm R&D thực hành hay trong môi trường hoàn toàn tự động hóa. Mục tiêu là cung cấp giải pháp tối ưu nhất, có khả năng mở rộng, phát triển cùng với những thay đổi phức tạp của môi trường thử nghiệm hiện tại.

Hiệu suất Cao cấp cho các yêu cầu khắt khe

Dòng SDS5000X HD và SDS5000L mang đến hiệu suất cần thiết để giải quyết các thách thức đo lường khắt khe. Với tốc độ lấy mẫu lên đến 5 GSa/s giúp các kỹ sư có thể dễ dàng thu được các chuyển đổi tín hiệu nhanh với độ chính xác cao. Mỗi kênh được hỗ trợ bộ nhớ lên đến 500 Mpts (với tất cả các kênh hoạt động), cho phép thu nhận tín hiệu trong thời gian dài ở độ phân giải cao, lý tưởng để phân tích các chuỗi giao thức (protocol). Ở chế độ quarter-channel. độ sâu bộ nhớ sẽ được mở rộng lên đến 2.5 Gpts cho mỗi kênh, hỗ trợ phân tích tín hiệu sâu trong khoảng thời gian dài. Số bit hiệu dụng (ENOB) lên đến 8.2 tại 1 GHz đảm bảo dải động và độ chính xác tín hiệu ngay cả ở băng thông đầy đủ. Kết hợp với nhiễu nền (noise floor) cực thấp chỉ 140 µVrms tại 1 GHz, các model mới cung cấp khả năng hiển thị tín hiệu rõ ràng, chi tiết, điều này rất quan trọng để gỡ lỗi chính xác trong môi trường analog, power, và mixed-signal nhạy cảm.

Phân tích Đa kênh tập trung vào ứng dụng

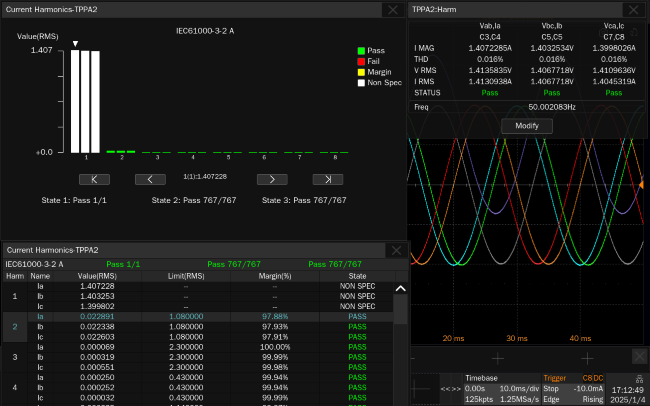

Máy hiện sóng 8 kênh cho phép phan tích công suất ba pha toàn diện bằng cách cho phép kết nối đồng thời tất các tín hiện điện áp và dòng điện. Việc thu thập tiến hiện đồng bộ này đảm bảo đo lường chính xác, theo thời gian thực của dạng sóng và các tham số  chính trên tất cả các pha. Các kỹ sư có thể trực tiếp quan sát và so sáng mối qua hệ pha để phát hiện sự mất cân bằng và xác minh hiệu suất hệ thống. Với khả năng FFT tích hợp, máy hiện sóng cũng hỗ trợ phân tích sóng hài  (harmonic analysis) của hệ thông ba pha. Phần mềm ứng dụng tùy chọn mở rộng chức năng bằng cách cung cấp sơ đồ trực quan vector diagram cho chuẩn đoán động cơ, đánh giá chất lượng nguồn điện, đo độ gợn sóng và phân tích hiệu suất tổng thể của hệ thống.

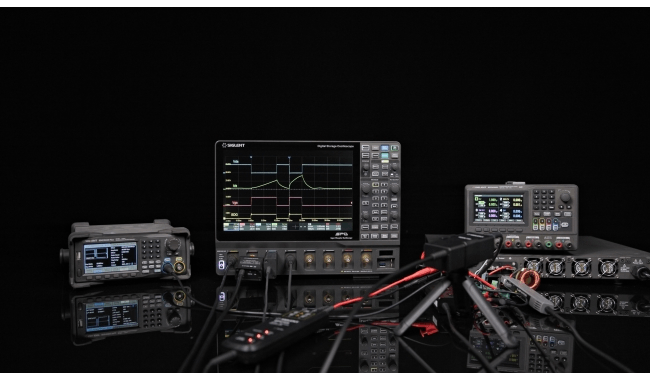

Ngoài phân tích công suất nguồn điện, các hệ thống điện tử hiện đại ngày càng phụ thuộc nhiều vào chip và module tích hợp, mà quá trình khởi tạo và vận hành của chúng phải được phối hợp cẩn thận để tránh các trạng thái không xác định. Kiểm tra trình tự khởi động nguồn (power-up sequence testing) xác nhận các tín hiện từ các module mạch khác nhau tuân theo đúng thời gian, đảm bảo sự ổng định của hệ thống và ngăn ngừa các vấn đề như lỗi đường truyền dữ liệu trong các hệ thống truyền thông. Khi độ phức tạp của mạch tăng lên, các thách thức của việc kiểm tra khởi động nguồn tăng lên theo. SDS5000X HD giải quyết vấn đề này bằng cách thu toàn bộ quá trình khởi động nguồn của tất cả các tín hiệu liên quan trong một lần thu nhận duy nhất. Điều này làm giảm đáng kể thời gian đo lường, cải thiện hiểu quả và giảm thiểu lỗi liên quan đến việc kiểm tra lặp đi lặp lại. Đối với các thiết kế phức tạp có tới tắm đường cấp nguồn (power rails), khả năng đo một lần (one-shot measurement capability) này là công cụ mạnh mẽ để xác nhận đáng tin cậy.

Đầu dò cách ly quang học

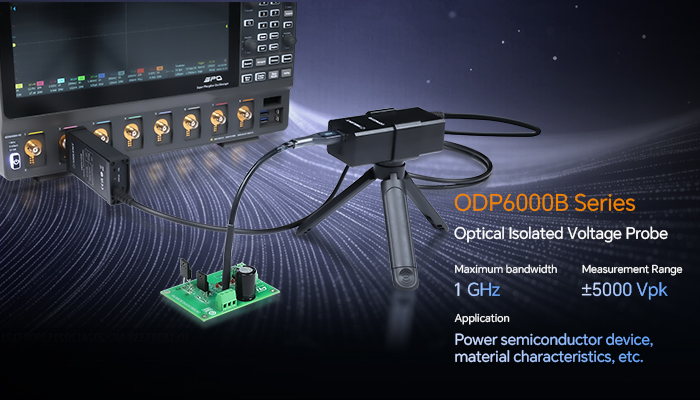

Dòng Probe Điện áp Cách ly Quang học ODP6000B. Dòng ODP6000B cung cấp giải pháp đáng tin cậy cho việc kiểm tra tín hiệu điện áp cao floating, thiết bị công suất bán dẫn thế hệ thứ ba và inverter năng lượng mới.

Với các tùy chọn băng thông 500 MHz và 1 GHz, Dòng ODP6000B sử dụng công nghệ truyền dẫn cáp quang tiên tiến. Thông qua quá trình chuyển đổi điện-quang-điện, nó đạt được cách ly điện hoàn toàn giữa đầu vào và đầu ra tín hiệu, mang lại Common-Mode Rejection Ratio (CMRR) cực cao. Điều này làm cho nó đặc biệt phù hợp để kiểm tra nguồn điện switch-mode, motor drive, inverter năng lượng mới và biến tần. Đặc biệt trong kiểm tra mạch tần số cao liên quan đến bán dẫn thế hệ thứ ba như Gallium Nitride (GaN) và Silicon Carbide (SiC), ODP6000B vượt trội trong việc triệt tiêu nhiễu common-mode tần số cao, cho phép kết quả đo lường chính xác.

So với các quen đo thông thường, đầu dò cách ly quang học cung cấp CMRR và điện áp cách ly vượt trội. Chúng đạt được CMRR xuất sắc lên đến 160 dB khi đo tín hiệu DC tần số thấp, và duy trì CMRR mạnh mẽ 70 dB ngay cả ở 1 GHz. Điều này đảm bảo triệt tiêu hiệu quả nhiễu common-mode trên cả tần số thấp và cao. Ngoài ra, các probe này cung cấp định mức điện áp cách ly cao tới ±60 kV, cho phép cách ly điện an toàn trong quá trình kiểm tra tín hiệu điện áp cao floating và bảo vệ cả kỹ sư và thiết bị kiểm tra khỏi các mạch điện áp cao nguy hiểm.

Khi kiểm tra các mạch điện áp cao hoặc công suất cao, Dòng ODP6000B, kết hợp với các bộ suy giảm khác nhau, có thể đo một phạm vi rộng các tín hiệu điện áp từ millivolt đến kilovolt mà không làm giảm tỷ lệ tín hiệu trên nhiễu. Tính linh hoạt đặc biệt này cung cấp giải pháp hiệu quả cho việc kiểm tra các mạch bán dẫn wide-bandgap (WBG).

Đo lường chính xác cho điện tử công suất SiC và GaN

Với việc ra mắt dòng máy hiện sóng 8 kênh mới nhất của Siglent và dòng đầu do vi sai cách ly quang học ODP6000B mới, một khoảng trống quan trọng trong kiểm tra bán dấn(WBG) đã được lấp đầy. DS5000X HD mang lại hiệu suất thời gian tăng (rise time) ở mức picosecond, cho phép ghi lại chính xác hành vi chuyển mạch nhanh đặc trưng của các thiết bị silicon carbide (SiC) và gallium nitride (GaN). Nó cung cấp phân tích chi tiết về các biến đổi điện áp và dòng điện trong các sự kiện chuyển mạch, bao gồm overshoot, ringing và các hiệu ứng động khác. Những khả năng này giúp kỹ sư tối ưu hóa hiệu suất mạch và đảm bảo tính toàn vẹn tín hiệu trong các thiết kế công suất hiệu quả cao. Bổ sung cho những khả năng này, các probe ODP6000B có sẵn với băng thông 500 MHz và 1 GHz và có common-mode rejection ratio (CMRR) ngoại lệ là 160 dB ở tần số thấp, càng nâng cao độ chính xác và khả năng miễn nhiễm nhiễu cần thiết cho các phép đo thiết bị WBG tiên tiến.

Kết luận

Với việc ra mắt dòng SDS5000X HD và SDS5000L, cùng với các probe cách ly quang học ODP6000B, Siglent cung cấp giải pháp đo lường mạnh mẽ và có khả năng mở rộng được thiết kế phù hợp với nhu cầu của điện tử công suất hiện đại và hệ thống nhúng phức tạp. Sự kết hợp giữa số lượng kênh cao, độ trung thực tín hiệu xuất sắc, bộ nhớ sâu và khả năng phân tích đa dạng cho phép hiểu biết chính xác về các ứng dụng đòi hỏi cao - từ phân tích công suất ba pha và kiểm tra power-up sequence đến đặc tính hóa tốc độ cao của bán dẫn wide-bandgap. Dù trong phòng thí nghiệm hay tích hợp vào các thiết lập kiểm tra tự động, Siglent cung cấp các công cụ để nâng cao hiệu quả, độ chính xác và độ tin cậy trong quy trình phát triển.

Danh sách các sản phẩm mới

Máy hiện sóng kỹ thuật số SDS5000X HD

• SDS5034X HD
• SDS5054X HD
• SDS5104X HD
• SDS5036X HD
• SDS5056X HD
• SDS5106X HD
• SDS5038X HD
• SDS5058X HD
• SDS5108X HD

Máy hiện sóng SDS5000L

• SDS5038L
• SDS5058L
• SDS5108L

Đầu dò cách ly quang học ODP6000B

• ODP6100B
• ODP6050B
