Đầu dò điện áp cách ly quang học Siglent ODP6050B

Đầu dò điện áp cách ly quang học Siglent ODP6050B

Model:
ODP6050B
Xuất xứ:
Trung Quốc
Hãng sản xuất:
Giá: Liên hệ
  • Đang có sẵn: Vui lòng liên hệ
  • Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

  • Điện thoại: (028).3977.8269
  • Email: [email protected]
  • Địa chỉ: 487 Cộng Hòa, Phường Tân Bình, TP. Hồ Chí Minh, Việt Nam

Liên hệ: Bắc Ninh, Hà Nội

  • Điện thoại: (0222).730.0180
  • Email: [email protected]
  • Địa chỉ: 184 Bình Than, Phường Võ Cường, Bắc Ninh, Việt Nam
  • Tư vấn Tư vấn kĩ thuật Miễn phí
  • Giao hàng Miễn phí vận chuyển Đơn hàng trên 3 triệu
Thông số kỹ thuật

Băng thông: 500 MHz

Rise time: ≤0.7 ns

Terminal load: 50 Ω

Dải điện áp đầu ra: ±0.5 V

Độ chính xác DC: ≤ ±1%

Điện áp cách ly (DC + Peak AC): ±60 kV

Giá trị CMRR (sử dụng bộ suy giảm tiêu chuẩn ODP6000B):
DC-10 MHz: 160 dB
10 MHz-100 MHz: 110 dB
100 MHz-300 MHz: 100 dB
300 MHz-500 MHz: 90 dB
500 MHz-800 MHz: 80 dB
800 MHz-1000 MHz: 70 dB

Nguồn cấp:
Đầu trước: nguồn pin, với thời gian làm việc khoảng 8 giờ và thời gian chờ khoảng 30 ngày
Đầu sau: USB 5 V/2 A

Tự động hiệu chuẩn: Có

Chiều dài sợi quang: Khoảng 2 m

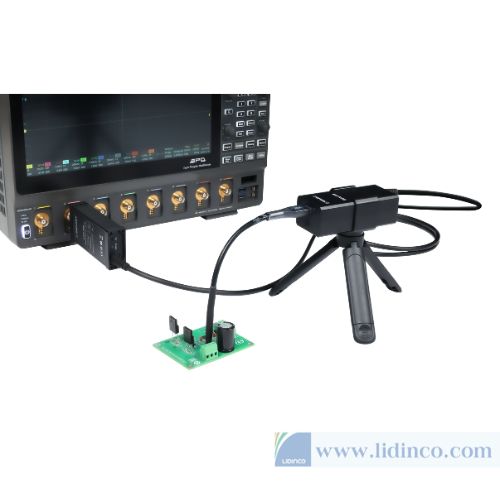

Giới thiệu que đo máy hiện sóng Siglent ODP6050B

Được phát triển đáp ứng nhu cầu ngày càng tăng về thiết bị kiểm tra độ tin cậy cao trong các lĩnh vực như bán dẫn, hệ thống năng lượng mới và đặc tính vật liệu, SIGLENT giới thiệu Đầu dò điện áp cách ly quang học ODP6000B Series. Dòng ODP6000B cung cấp giải pháp đáng tin cậy cho việc kiểm tra tín hiệu điện áp cao nổi, thiết bị công suất bán dẫn thế hệ thứ ba và bộ biến tần năng lượng mới.

Băng thông cao

Với các tùy chọn băng thông 500 MHz và 1 GHz, dòng ODP6000B sử dụng công nghệ truyền dẫn sợi quang tiên tiến. Thông qua quá trình chuyển đổi điện-quang-điện, nó đạt được sự cách ly điện hoàn toàn giữa đầu vào và đầu ra tín hiệu, mang lại tỷ số loại bỏ mode chung (CMRR) cực cao. Điều này làm cho nó đặc biệt phù hợp để kiểm tra nguồn điện chuyển mạch, bộ điều khiển động cơ, bộ biến tần năng lượng mới và bộ điều khiển tần số biến đổi. Đặc biệt trong kiểm tra mạch tần số cao liên quan đến bán dẫn thế hệ thứ ba như Gallium Nitride (GaN) và Silicon Carbide (SiC), ODP6000B xuất sắc trong việc triệt nhiễu mode chung tần số cao, cho phép kết quả đo lường chính xác.

Hiệu suất cao

So với các đầu dò thông thường, đầu dò cách ly quang học cung cấp CMRR và điện áp cách ly vượt trội. Chúng đạt được CMRR nổi bật lên đến 160 dB khi đo tín hiệu DC tần số thấp, và duy trì CMRR mạnh mẽ 70 dB ngay cả ở tần số 1 GHz. Điều này đảm bảo khả năng triệt nhiễu mode chung hiệu quả ở cả tần số thấp và cao. Ngoài ra, các đầu dò này cung cấp mức điện áp cách ly lên đến ±60 kV, cho phép cách ly điện an toàn trong quá trình kiểm tra tín hiệu điện áp cao nổi và bảo vệ cả kỹ sư và thiết bị kiểm tra khỏi các mạch điện áp cao nguy hiểm.

Phạm vi đo lường rộng

Khi kiểm tra các mạch điện áp cao hoặc công suất cao, dòng ODP6000B kết hợp với các bộ suy giảm khác nhau có thể đo phạm vi rộng các tín hiệu điện áp từ milivolt đến kilovolt mà không làm giảm tỷ số tín hiệu trên nhiễu. Tính linh hoạt đặc biệt này cung cấp giải pháp hiệu quả cho việc kiểm tra các mạch bán dẫn băng thông rộng (WBG).
