Máy phân tích mạng vector Siglent SNA5004A 9kHz ~ 4.5GHz

Sàn có độ ồn thấp và dải động rộng cho phép đo chính xác

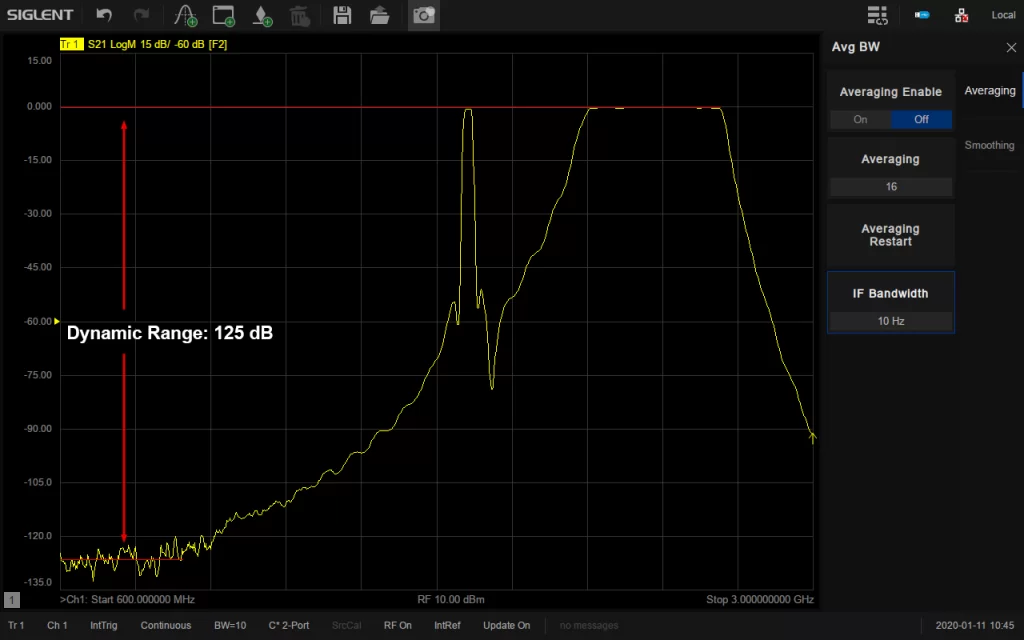

Hệ thống Dải động, sự khác biệt giữa công suất đo khả dụng tại cổng đo kiểm và mức nhiễu của máy thu là thông số quan trọng của VNA. Dải động của SIGLENT SNA5000A lên đến 125 dB @ 10 Hz IFBW, sàn tiếng ồn giảm xuống -125 dBm / Hz, đáp ứng đồng thời các yêu cầu kiểm tra RF cụ thể như băng thông kiểm tra và loại bỏ bộ lọc ngoài băng tần.

Các phép đo phong phú và định dạng hiển thị

SNA5000A hỗ trợ đo tham số tán xạ, đo tham số vi phân, đo bộ thu, phân tích tham số miền thời gian, kiểm tra giới hạn, kiểm tra gợn sóng, phân tích tham số miền thời gian được mê hoặc (TDR).

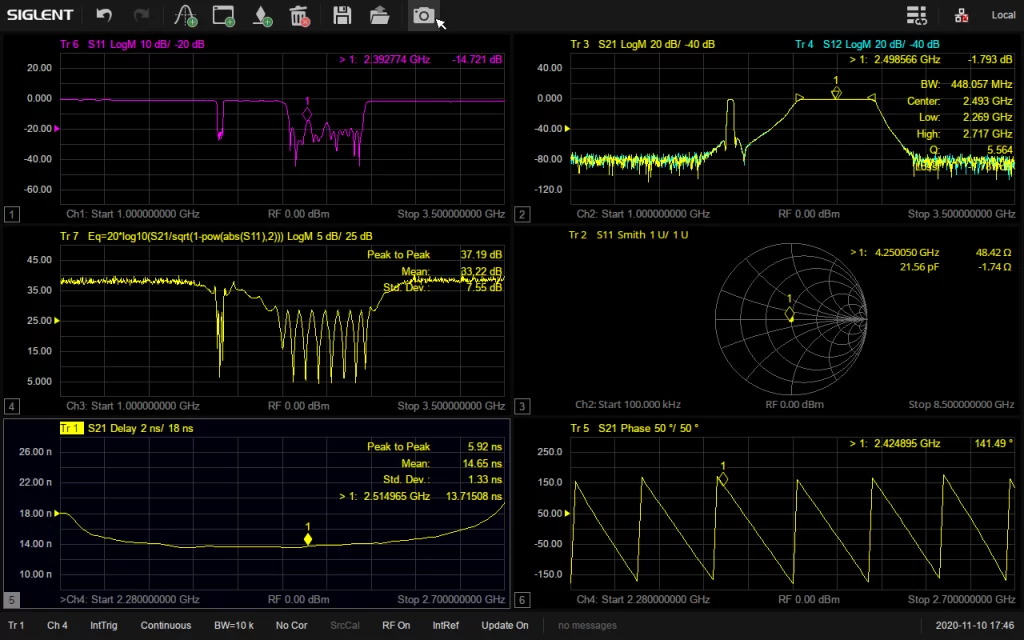

Có các phím tắt để thêm dấu vết và cửa sổ để thực hiện các phép đo thông số 4 cổng S đầy đủ. Các loại định dạng hiển thị khác nhau bao gồm Log Mag, Lin Mag, Phase, Delay, Smith, SWR, Polar mang lại sự tiện lợi để phân tích các hệ số phản xạ và truyền DUT, SWR, kết hợp trở kháng, pha, độ trễ. Trong sản xuất ăng-ten và bộ lọc, kiểm tra dấu vết và giới hạn tham chiếu là một biện pháp tăng cường hiệu quả cho sản xuất.

Phân tích miền thời gian nâng cao (TDR)

Tùy chọn SNA5000A TDR có hai phần: TDR / TDT (Phản xạ / Truyền dẫn miền thời gian) và Mắt / Mặt nạ.

TDR hiển thị trực quan vị trí và đặc điểm trở kháng không liên tục. Nó có thể chỉ ra trở kháng của mọi điểm dọc theo đường truyền, giúp xác định các điểm lỗi. Với định vị miền thời gian, dễ dàng loại bỏ ảnh hưởng của một số loại không khớp. Nó giúp phân tích ảnh hưởng của sự cố đến các đặc tính của DUT.

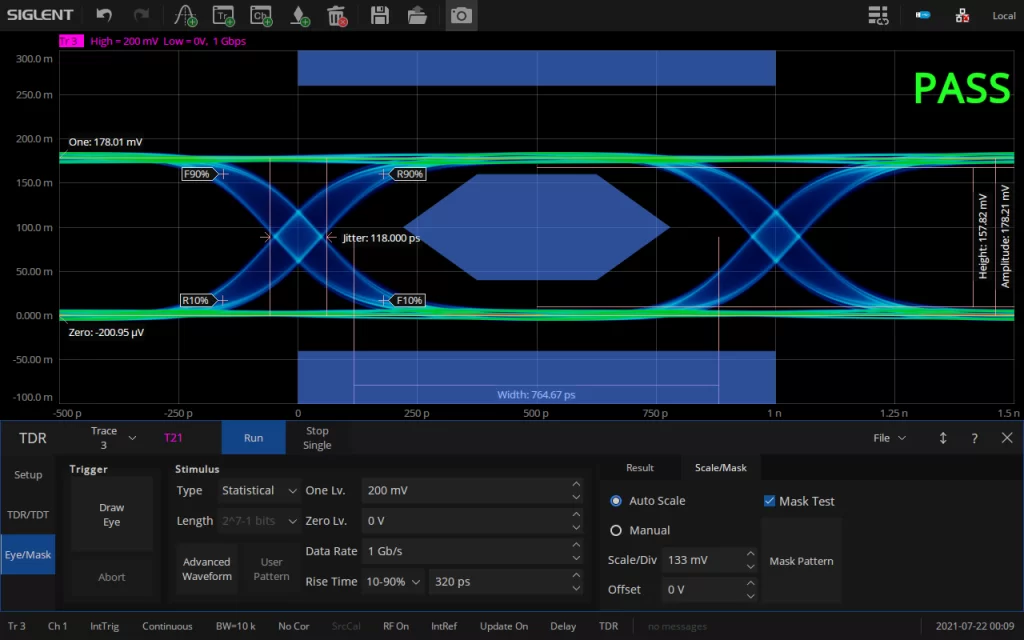

Không cần bộ tạo bên ngoài, nó có thể tạo sơ đồ mắt với bộ tạo mẫu ảo bên trong. Eye / Mask là một công cụ phân tích tích hợp tín hiệu chính hãng.
Chức năng mắt cung cấp khả năng mô phỏng dạng sóng hiệu suất cao. Không cần thay đổi các kết nối bên ngoài, nó có thể dễ dàng cải thiện chất lượng truyền tín hiệu ở đầu phát với việc áp dụng công nghệ nhấn mạnh trước / nhấn mạnh, trong khi ở đầu nhận là kỹ thuật cân bằng.
Chức năng mắt cũng cung cấp chức năng tiêm jitter để mô phỏng tín hiệu với jitter và để xem nó có thể mang lại những hiệu ứng gì cho việc truyền tín hiệu.
