Máy Oscilloscope Siglent SDS2102X Plus 100MHz 2 Kênh

Name: Máy Oscilloscope Siglent SDS2102X Plus 100MHz 2 Kênh
Brand: Siglent
SKU: SDS2102X Plus
Price: 24.000.000VND VND
Availability: InStock
Rating: 0.00 (0 reviews)

Mã:

SDS2102X Plus

0 đánh giá

Thương hiệu:

Siglent

Bảo hành:

N/A

24.000.000đ ~~28.235.000đ~~ GIẢM 14%

(giá chưa bao gồm VAT)

Vui lòng liên hệ để kiểm tra tình trạng kho

Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

Điện thoại: (028).3977.8269
Email: sales@lidinco.com
Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

Điện thoại: (0222).730.0180
Email: bn@lidinco.com
Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh

Tư vấn kĩ thuật Miễn phí
Miễn phí vận chuyển Đơn hàng trên 3 triệu

Thông số kỹ thuật

Băng thông: 100 Mhz

Thời gian tăng @50Ω: 3.5 ns

Số kênh: 2 CH + EXT

Kênh kỹ thuật số (Option): 16 kênh, với tốc độ lấy mẫu 500 MSa/s, chiều dài sóng 50 Mpts/kênh

Tốc độ lấy mẫu tối đa: 2 GS/s

Độ dài bản ghi sóng: 200 Mpts/kênh

Tốc độ cập nhật sóng: 500.000 wfm/s

Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Video, Zone

Serial Trigger and Decode: – Tiêu chuẩn: I2C, SPI, UART/RS232, CAN, LIN
– Option: CAN FD, FlexRay, I2S, MIL-STD-1553B

Input/Output: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 10MHz Out, VGA Output

Chức năng toán học: – 2 traces

– 2 Mpts FFT, +, -, x, /, d/dt, ∫dt, √, trung bình, ERES và chỉnh sửa công thức

Xử lý và phân tích dữ liệu: Tìm kiếm, điều hướng, lịch sử, mask test, giản đồ Bode, phân tích năng lượng (tùy chọn) và đếm

Que đo (Tiêu chuẩn):– SP2035A, 350 MHz, 1 que đo cho mỗi kênh

– PP215 200MHz, 1 que đo cho mỗi kênh

Màn hình: Màn hình cảm ứng đa điểm 10.1″ TFT-LCD(1024*600)

Trọng lượng: Dòng bốn kênh: 2,6 kg; Vận chuyển 3,8 kg / Hai kênh : 2,5 kg; Vận chuyển: 3,5 kg

Mô tả sản phẩm
Phụ kiện

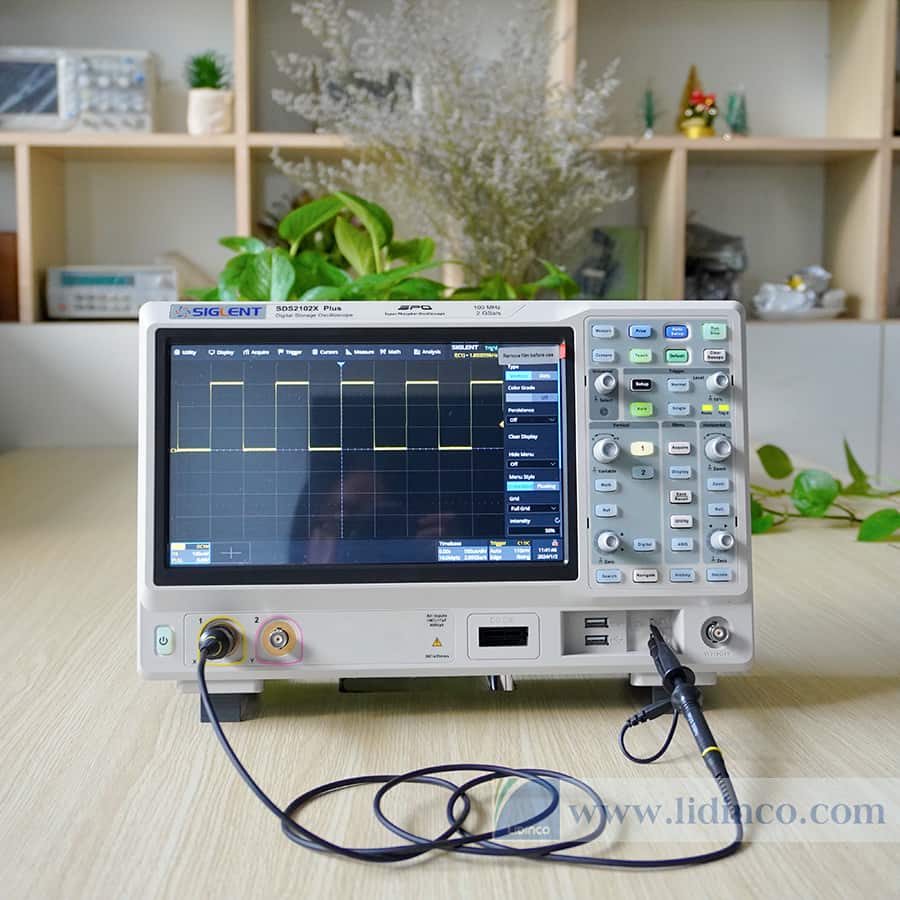

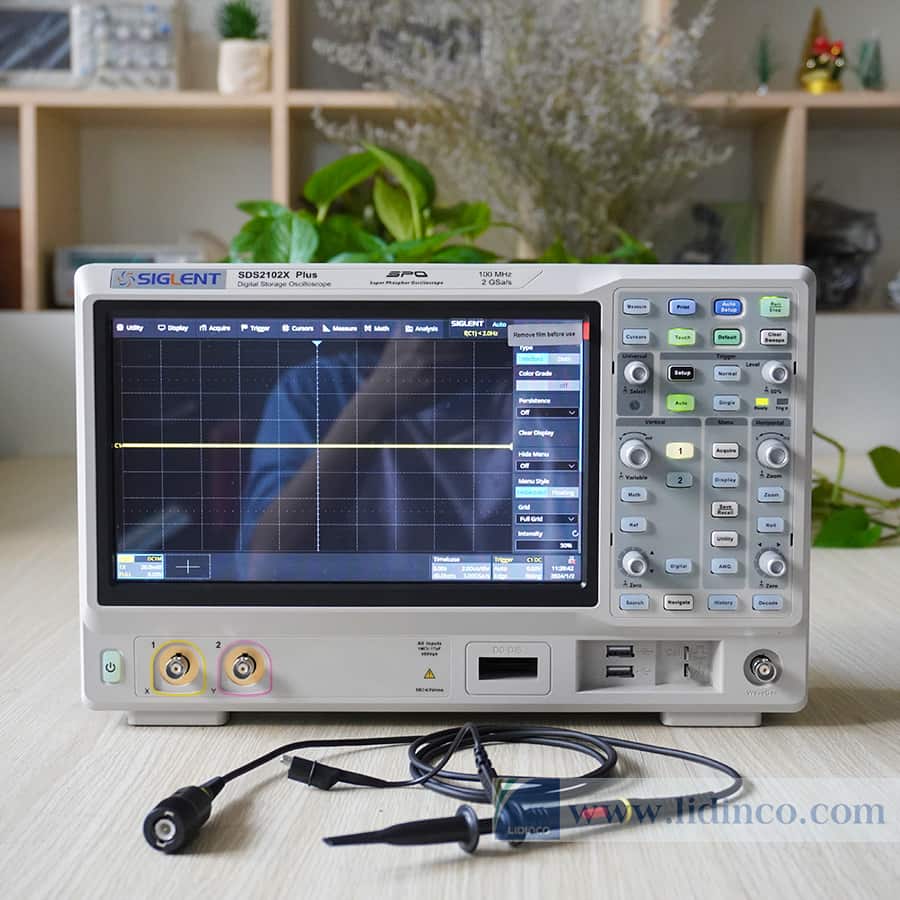

Giới thiệu máy Oscilloscope SDS2102X Plus

SDS2102X Plus là dòng máy hiện sóng oscilloscope cải tiến từ dòng máy SDS2102X . Nó được cải thiện các thông số chính cho việc thu thập dữ liệu dễ dàng hơn. Cụ thể hơn là hai thông số chiều sâu bộ nhớ tăng từ 140Mpts lên đến 200Mpts; tốc độ chụp sóng tăng từ 140.000 wfm/s lên 500.000 wfm/s

SDS2102X Plus là dòng máy hiện sóng chất lượng của Siglent với mức giá vừa phải phù hợp cho nhiều nhu cầu như sửa chữa, giáo dục...

Một số điểm nổi bật của SDS2102X Plus

Thông số kỹ thuật máy hiện sóng SDS2102X Plus

Băng thông	100 Mhz
Tốc độ lấy mẫu	2 GS/s
Tốc độ chụp dạng sóng	500.000 wfm/s
Kênh tương tự	2/4 EXT
Trigger	Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial
Serial Trigger và Decode	- Tiêu chuẩn: I2C, SPI, UART/RS232, CAN, LIN - Option: CAN FD, FlexRay, I2S, MIL-STD-1553B
Toán học	- 2 traces - 2 Mpts FFT, +, -, x, /, d/dt, ∫dt, √, trung bình, ERES và chỉnh sửa công thức
Đo lường	Hơn 50 loại tham số, hỗ trợ thống kế với biểu đồ và xu hướng
Xử lý và phân tích dữ liệu	Tìm kiếm, điều hướng, lịch sử, mask test, giản đồ Bode, phân tích năng lượng (tùy chọn) và đếm
Kênh kỹ thuật số (Option)	16 kênh, với tốc độ lấy mẫu 500 MSa/s, chiều dài sóng 50 Mpts/kênh
Tích hợp máy phát xung (Option)	Kênh đơn, tần số lên đến 50Mhz, tốc độ lấy mẫu 125 MSa/s, bộ nhớ 16 kpts

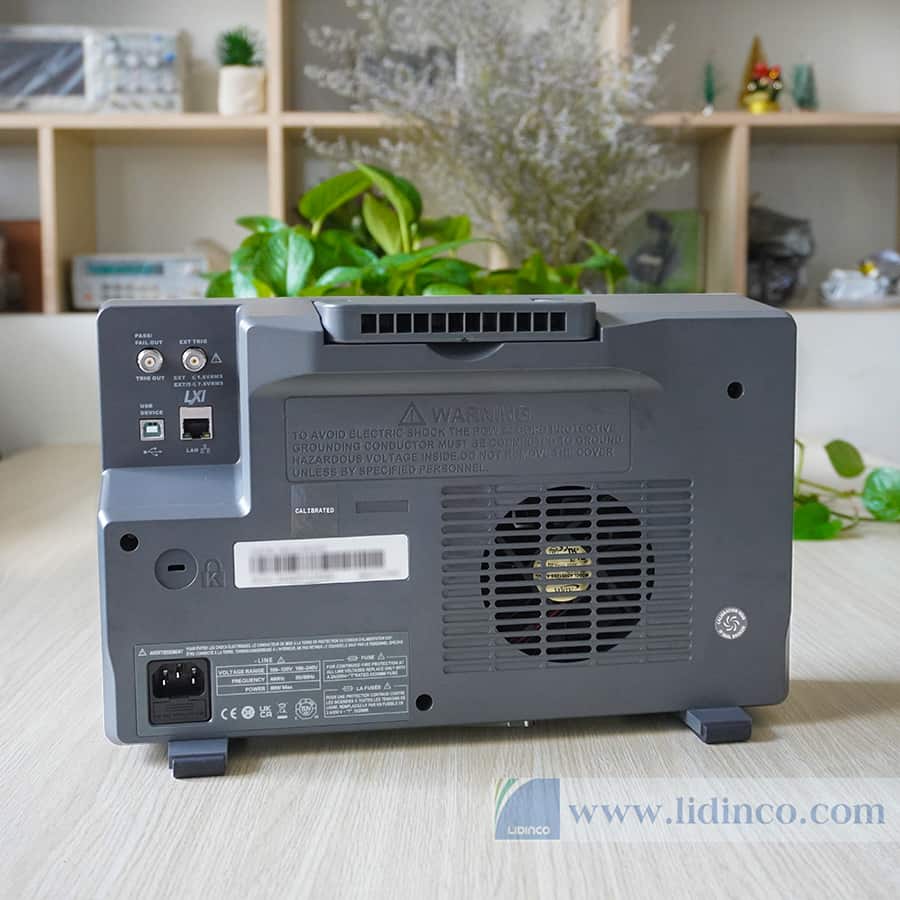

Cổng kết nối	USB 2.0 Host x2, USB 2.0 divice, LAN, External trigger, đầu ra bổ sung (TRIG, OUT, PASS/FAIL)
Que đo (tiêu chuẩn)	- SP2035A, 350 MHz, 1 que đo cho mỗi kênh - PP215 200MHz, 1 que đo cho mỗi kênh
Màn hình	Màn hình cảm ứng 10.1" cảm ứng. Độ phân giải (1024*600)

Tham khảo sản phẩm khác tại danh mục: Máy hiện sóng, dao động ký, Oscilloscpe

Comparative Data	SDS2000X Plus	Keysight MSO/DSOX2000A	Tektronix MSO/DPO2000B	R&S RTB2000	Rigol MSO5000
Channels	2/4 + EXT	2/4 + EXT	2/4 + EXT	2/4 + EXT	2/4
Bandwidth	(500 MHz), 350 MHz, 200 MHz, 100 MHz	200 MHz, 100 MHz, 70 MHz	200 MHz, 100 MHz, 70 MHz	300 MHz, 200 MHz, 100 MHz, 70 MHz	350 MHz, 200 MHz, 100 MHz, 70 MHz
Sampling Rate	2 GSa/s (for each channel pair)	2 GSa/s (for each channel pair)	1 GSa/s (per Channel)	2.5 GSa/s (for each channel pair)	8 GSa/s (total)
Resolution	8 bit; 10-bit mode (with typical 100 MHz bandwidth)	8 bit	8 bit	10 bit	8 bit
Memory Depth	200 Mpts (for each channel pair)	100 kpts (for each channel pair)	1 Mpts (per Channel)	20 Mpts (for each channel pair	200 Mpts (for 4 channels)
Waveform Capture Rate	Normal: up to 120,000 wfm/s; Sequence mode: up to 500,000 wfm/s	Up to 50,000 wfm/s	Up to 5,000 wfm/s	Up to 50,000 wfm/s	Up to 500,000 wfm/s
Bandwidth Limit	20 MHz, 200 MHz	20 MHz	20 MHz	20 MHz	20 MHz, 100 MHz, 200 MHz
Vertical Zoom	Yes	No	No	No	No
Trigger Types	Edge, Slope, Pulse Width, Video, Window, Interval, Dropout, Runt, Pattern, Serial Protocol: I2C, SPI, UART, CAN, LIN (standard); CAN FD, FlexRay, I2S, MIL-STD-1553B (optional)	Edge, Pulse Width, Pattern, Video	Edge, Pulse Width, Runt, Logic, Setup and Hold, Rise/Fall Time, Video, Serial Protocol: I2C, SPI, UART, CAN, LIN (optional)	Edge, width, video, pattern, timeout, line, serial bus: I2C, SPI, UART, CAN, LIN (optional)	Edge trigger, Pulse trigger, Slope trigger, Video trigger, Pattern trigger, Duration trigger, Timeout trigger, Runt trigger, Window trigger, Delay trigger, Setup/Hold trigger, and Nth Edge trigger, Serial Protocol: RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553 (optional)
Zone Trigger	Yes	No	No	No	Yes
Measurements	Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger, Period, Freq, Time@max, Time@min, +Width, -Width, 10-90%Rise, 90-10%Fall, 20-80%Rise, 80-20%Fall, +BWidth, -BWidth, +Duty, -Duty, Delay, T@M, CCJ, +Area, -Area, Area, AbsArea, Cycles, Rising Edges, Falling Edges, Edges, Ppulses, Npulses, Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew	Maximum, minimum, peak-to-peak, top, base, amplitude, overshoot, preshoot, average N cycles, average-full screen, DC RMS N cycles, DC RMS full screen, AC RMS N cycles, AC RMS- full screen, Period, frequency, rise time, fall time, + width, – width, duty cycle, delay A→B (rising edge), delay A→B (falling edge), phase A→B (rising edge,) and phase A→B (falling edge)	Period, Frequency, Delay, Rise Time, Fall Time, Positive Duty Cycle, Negative Duty Cycle, Positive Pulse Width, Negative Pulse Width, Burst Width, Phase, Positive Overshoot, Negative Overshoot, Peak to Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, Cycle RMS, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Area and Cycle Area	Burst width, count positive pulses, count negative pulses, count falling edges, count rising edges, mean value, RMS cycle, RMS, mean cycle, peak peak, peak+, peak-, frequency, period, amplitude, top level, base level, positive overshoot, negative overshoot, pulse width+, pulse width-, duty cycle+, duty cycle-, rise time, fall time, delay, phase, crest factor, slew rate+, slew rate-, σ.std. deviation, σ.std. deviation cycle	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, and Std Dev, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, and -Slew Rate, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), and Phase(A↓-B↓)
Measurement Histogram and Trend Plot	Yes	No	No	Histogram	Histogram
Formula Math	Yes	No	No	Yes	Yes
FFT	Length: 2 Mpts, 1 Mpts, 512 kpts, 256 kpts, 128 kpts, 64 kpts, 32 kpts, 16 kpts, 8 kpts, 4 kpts, 2 kpts selectable; Window: Rectangular, Blackman, Hanning, Hamming, Flattop; Display: Full Screen, Split, Exclusive ; Mode: Normal, Max hold, Average ; Tools: Peaks, Markers	Length: up to 64 kpts; Windows: Hanning, Flattop, Rectangular; Blackman-Harris	Length: up to 5 kpts; Windows: Rectangular, Hamming, Hanning, or Blackman-Harris.	Length: up to 128 kpts; Window Type: Rectangular (default), Blackman-Harris, Hanning, Hamming, Flattop	Length: up to 1 Mpts; Window Type: Rectangular (default), Blackman-Harris, Hanning, Hamming, Flattop, and Triangle
Sequence	90,000 frames	250 frames	No	13,107 frames	450,000 frames
History	90,000 frames	No	No	13,107 frames	450,000 frames
Navigator	Yes	Yes	Yes	Support Search	Yes
Mask Editor	Yes	No	No	No	No

Bode Plot	Yes	No	No	Yes	No
Power Analysis	Yes	No	No	No	Yes
DVM	No	Yes	No	Yes	Yes
Counter	Yes	No	No	No	Yes
Serial Protocal Decode	Standard: I2C、SPI、UART、CAN、LIN ; Optional: CAN FD、FlexRay、I2S、MIL-STD-1553B	Optional: I2C ,SPI,UART,CAN,LIN	Optional: I2C、SPI、UART、CAN、LIN	Optional: I2C, SPI, UART, CAN/LIN	Optional: RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay, MIL-STD-1553
Time Base Accuracy	±1 ppm initial	25 ppm ± 5 ppm per year (aging)	±25 ppm	±2.5 ppm	±10 ppm, ±10 ppm/year
Logic Analyzer	Optional: 16 bit, 500 MSa/s, 50 Mpts/Ch. SPL2016 probe	Optional: 8 bit, 1 GSa/s, 50 kpts/Ch. (D), 12.5 kpts/Ch. (A+D)	Optional: 16 bit, 1GSa/s (8 Ch.), 500MSa/s (16 Ch.), 1 Mpts/Ch.	Optional: 16 bit, 1.25 GSa/s, 10 Mpts/Ch. R&S®RTB-B1	Optional: 16 bit, 1 GSa/s, 25 Mpts/Ch. PLA2216 probe
AWG	50 MHz, built-in	20 MHz, built-in	No	25 MHz, built-in	25 MHz, built-in, 2 CH
Interface	USB Host x2, USB Device, LAN, Pass/Fail, Trigger Out	Standard USB 2.0 (LAN/ video optional) (GPIB optional)	USB Host, USB Device, LAN, Video out port	AUX OUT(trigger out, reference frequency, pass/fail, AWG)，Pattern Source, USB2.0 Host1, USB Device1, LAN	USB Host1, USB Device1, LAN, AUX OUT(TRIG OUT, PASS/FAIL), HDMI
Display	10.1", 1024*600, capacitive touch screen	8", 800*480, color TFT screen	7",480 * 234	10.1", 1280*800, capacitive touch screen	9", 1024*600, capacitive touch screen

Xem thêm

Phụ kiện

- Dây nguồn

- Que đo

- Cáp USB

- Hướng dẫn sử dụng nhanh

Đánh giá & nhận xét

0.0/5

(0 đánh giá)

Vui lòng đăng nhập để viết đánh giá!

Đánh giá của bạn về sản phẩm này:

SDS2000XP-CANFD CAN FD trigger & decode (software)	SDS2000XP-FlexRay FlexRay trigger & decode (software)
SDS2000XP-1553B MIL-STD-1553B trigger & decode (software)	SDS2000XP-I2S I2S trigger & decode (software)
SDS2000XP-PA Power Analysis (software)	SDS2000XP-16LA 16 digital channels (software)
SDS2000XP-FG Waveform generator option(software)	SDS2000XP-2BW03 100 MHz to 350 MHz bandwidth upgrade (2-ch model) (software)
SDS2000XP-4BW05 350 MHz to 500 MHz bandwidth upgrade (4-ch model) (software)	SDS2000XP-4BW03 200 MHz to 350 MHz bandwidth upgrade (4-ch model) (software)
SDS2000XP-4BW02 100 MHz to 200 MHz bandwidth upgrade (4-ch model) (software)	SPL2016 Logic Probe hardware kit for the SDS2000X/SDS2000X Plus/SDS5000X series of oscilloscopes.
STB-3 The STB-3 was designed as a teaching / training aid used to demonstrate how to trigger and display complex signals on a modern oscilloscope. Signals include various sine and square waves, AM, burst, and common serial bus signals. Power is supplied by a standard USB cable.	BAG-S2 Soft Carry Case for SDS2000X, SDS5000X, SDS1000X, SSA3000X, SVA1000X, SSA3000X Plus.
High Voltage Probe Bandwidth: 40 MHz; Maximum input differential voltage DC：10 KV; AC（rms）：7 KV（sine）;AC（Vpp）：20 KV（Pulse）; attenuation ratio1:1000; Accuracy：≤3%	Current Probe CP4020; CP4050; CP4070; CP4070A; CP5030; CP5030A; CP5150; CP5500
High Voltage Differential Probe DPB5150, DPB5150A, DPB5700, DPB5700A, DPB1300, DPB4080	Isolated channel optional accessories（ISFE） Isolated Front End
DF2001A Deskew Fixture Power analysis deskew fixture. For use with voltage and current probes and the Power Analysis option available on the 4 channel units of the SDS2000X,SDS2000X Plus and SDS5000X series oscilloscopes.
