Máy hiện sóng DSO Siglent SDS5104X 1GHz, 4 kênh

Máy hiện sóng DSO Siglent SDS5104X 1GHz, 4 kênh

Mã:
SDS5104X
Thương hiệu:
Bảo hành:
N/A
Giá: Liên hệ
  • Băng thông:
  • Tốc độ lấy mẫu:
  • Chiều dài sóng:
  • Số kênh đo:
  • Vui lòng liên hệ để kiểm tra tình trạng kho
  • Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

  • Điện thoại: (028).3977.8269
  • Email: sales@lidinco.com
  • Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

  • Điện thoại: (0222).730.0180
  • Email: bn@lidinco.com
  • Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh
  • Tư vấn Tư vấn kĩ thuật Miễn phí
  • Giao hàng Miễn phí vận chuyển Đơn hàng trên 3 triệu
Thông số kỹ thuật

Băng thông: 1 GHz

Thời gian tăng @50Ω: 0.4 ns

Số kênh: 4 CH + EXT

Tốc độ lấy mẫu tối đa: 5 GSa/s khi sử dụng các kênh riêng lẻ, 2.5 GSa/s khi sử dụng tất cả kênh

Độ dài bản ghi sóng: 250 Mpts khi sử dụng các kênh riêng lẻ, 125 Mpts khi sử dụng tất cả kênh

Tốc độ cập nhật sóng: 100.000 wfm/s (normal mode) / 480.000 wfm/s (sequence mode)

Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Video, Zone

Serial Trigger and Decode: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, MIL 1553B, I2S

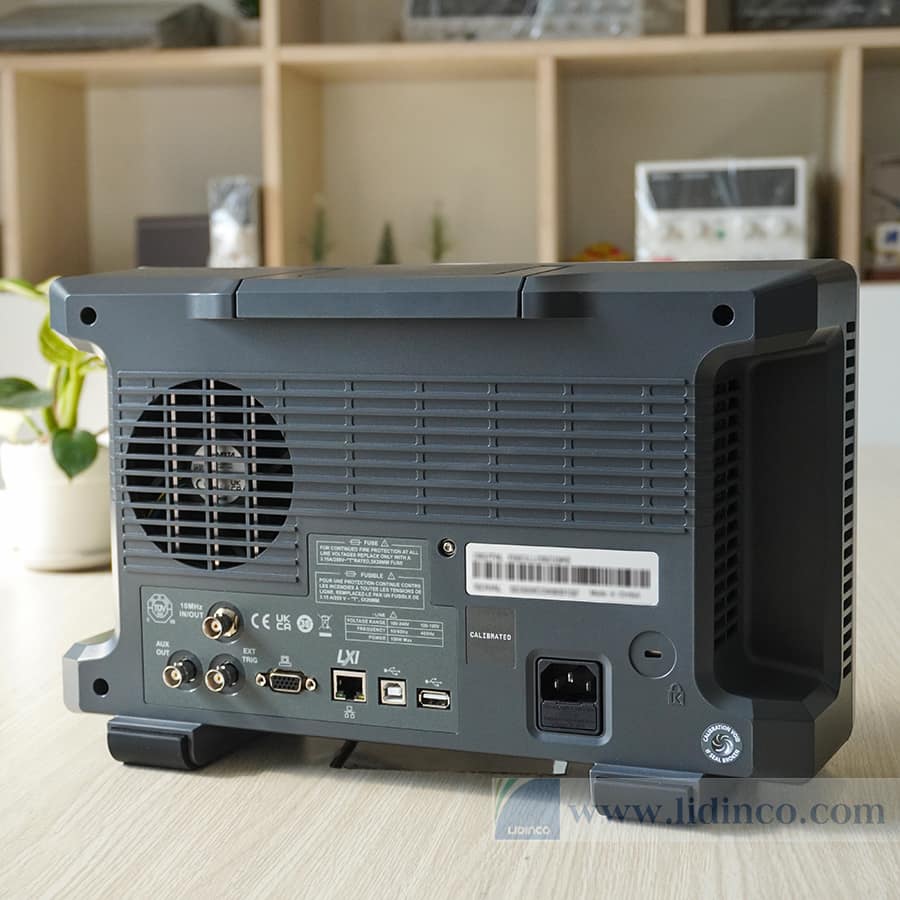

Input/Output: USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 10MHz Out, VGA Output

Chức năng toán học: 2 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai) hỗ trợ Math-on-Math

Que đo (Tiêu chuẩn): SP2035A:350 MHz or SP3050A: 500MHz /1 que cho mỗi kênh

Màn hình: Màn hình cảm ứng đa điểm 10.1″ TFT-LCD(1024*600)

Trọng lượng: Dòng bốn kênh:  2,6 kg; Vận chuyển 3,8 kg / Hai kênh :  2,5 kg; Vận chuyển: 3,5 kg

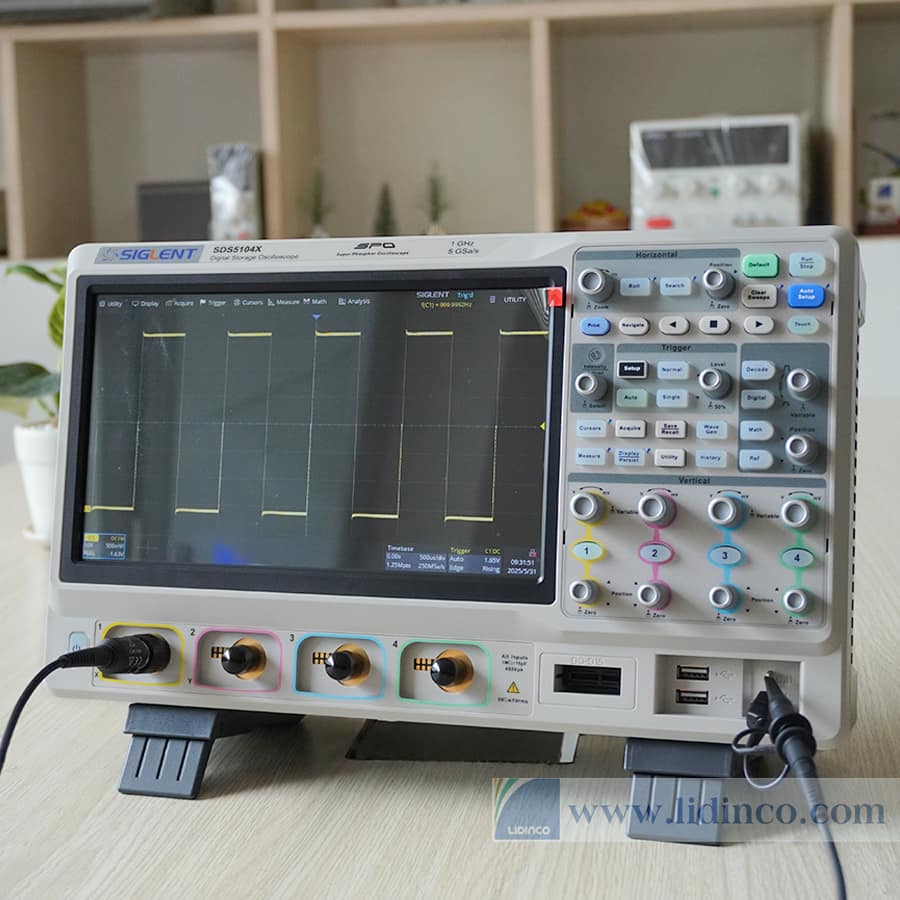

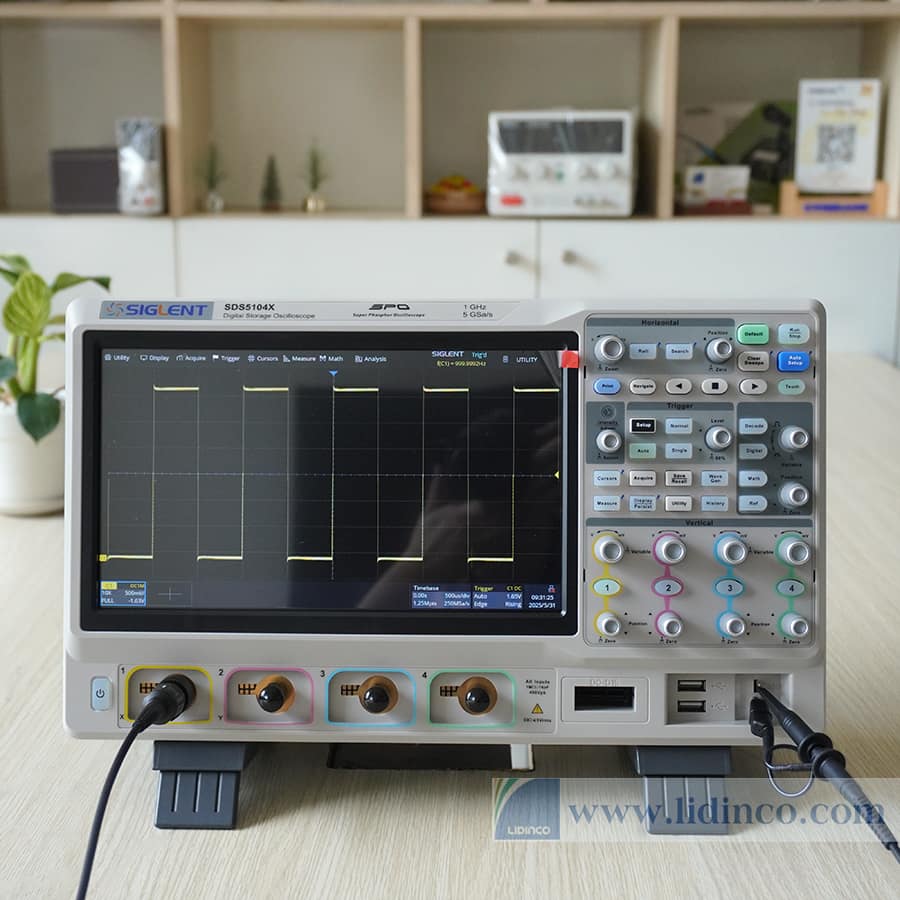

Giới thiệu máy hiện sóng DSO Siglent SDS5104X

Mẫu  máy hiện sóng SDS5104X là dòng máy hiện sóng cao cấp nhất của Siglent tính đến thời điểm hiện tại. Băng thông tối đa lên đến 1GHz, 4 kênh đo, tốc độ lấy mẫu lên đến 5GSa/s, chắc chắn sẽ đáp ứng tốt các nhu cầu kể cả khó khăn nhất

Bên cạnh các thông số kỹ thuật tối ưu các dao động ký thuộc dòng SDS5000X còn được trang bị màn hình LCD 10.1″ cảm ứng đa điểm cho phép thao tác phóng to, thu nhỏ trực tiếp trên thiết bị giúp việc quan sát phân tích dạng sóng diễn ra đơn giản hơn

Các đặc điểm nối bật của máy hiện sóng DSO SDS5104X

⇒Băng thông: 1GHz
⇒Số kênh đo: 4 kênh
⇒Tích hợp công nghệ SPO của Siglent
– Tốc độ cập nhật sóng: 110000 wfm/s (normal mode), 480.000 wfm/s (sequence mode)
– Hiển thị màu theo cường độ sáng và nhiệt độ
– Độ dài sóng: 250 Mpts
– Hệ thống Trigger kỹ thuật số
⇒Serial bus triggering and decoder hỗ trợ I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S và MIL-STD-1553B
⇒Nhiều nền thấp, hỗ trợ điều chỉnh điện áp 0.5 mV/div to 10V/div
⇒Chế độ Sequence giúp quan sát tốt hiệu hơn loại bỏ các khoảng thời gian trống
⇒Chức năng xem lại lịch sử, tối đa 100.000 khung
⇒39 chức năng đo tự động
⇒Chức năng toán học (2 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai) hỗ trợ Math-on-Math
⇒Chức năng tìm kiếm và điều hướng
⇒Tích hợp Vôn kế
⇒Tính toán Average, Eres (Enhanced Resolution) dựa trên phần cứng tốc độ cao
⇒Chức năng Mark Test, với khả năng tạo và điều chỉnh mặt nạ (Mark Editor tool) dựa trên phần cứng tốc độ cao
⇒16 kênh kỹ thuật số MSO
⇒Chức năng phát sòng tùy ý 25MHz
⇒Màn hình cảm ứng TFT-LCD 10.1″ độ phân giải 1024 * 600
⇒Hỗ trợ chuột và bàn phím

Tham khảo thêm các model và tính năng độc đáo thuộc Series  máy hiện sóng SDS5000X

Comparative DataSDS5000XTektronix 3 Series MDOKeysight 3000T X Series
Bandwidth350 MHz ~ 1 GHz100 MHz ~ 1 GHz100 MHz ~ 1 GHz
Channels2/4 + EXT2/4 + EXT2/4 + EXT
Sample Rate(Max.)5 GSa/s5 GSa/s5 GSa/s
Waveform Capture Rate (Max.)500,000 wfm/s280,000 wfm/s1,000,000 wfm/s
Memory Depth (Max.)250 Mpts10 Mpts4 Mpts
Vertical Sensitivity500 μV/div ~ 10 V/div1 mV ~ 10 V/div1 mV/div ~ 5 V/div
Sequence ModeSupport;100,000 framesNot supportSupport,1000 frames
History ModeSupport;100,000 framesNot supportNot support
FFT2 MptsN/A64 kpts
MASK TestStandardOptionalOptional
Intensity Grading and Color Temperature Display256-level Intensity Grading and Color Temperature Display256-level Intensity Grading and Color Temperature Display64-level Intensity Grading and Color Temperature Display
Display10.1 inch touch screen11.6 inch8.5 inch
Note: The above prices and parameters were collected on the official website of each brand on July 19, 2019. If there are any differences, please refer to the offical website

Phụ kiện

- Dây nguồn

- Cáp USB

- Hướng dẫn nhanh SDS5KX

- Mô hình 350 MHz: Sp3050A Đầu dò 500 MHz / 1 GHz mô hình: Đầu dò SP3050A
