Máy gắp và đặt linh kiện SMD Neoden YY1

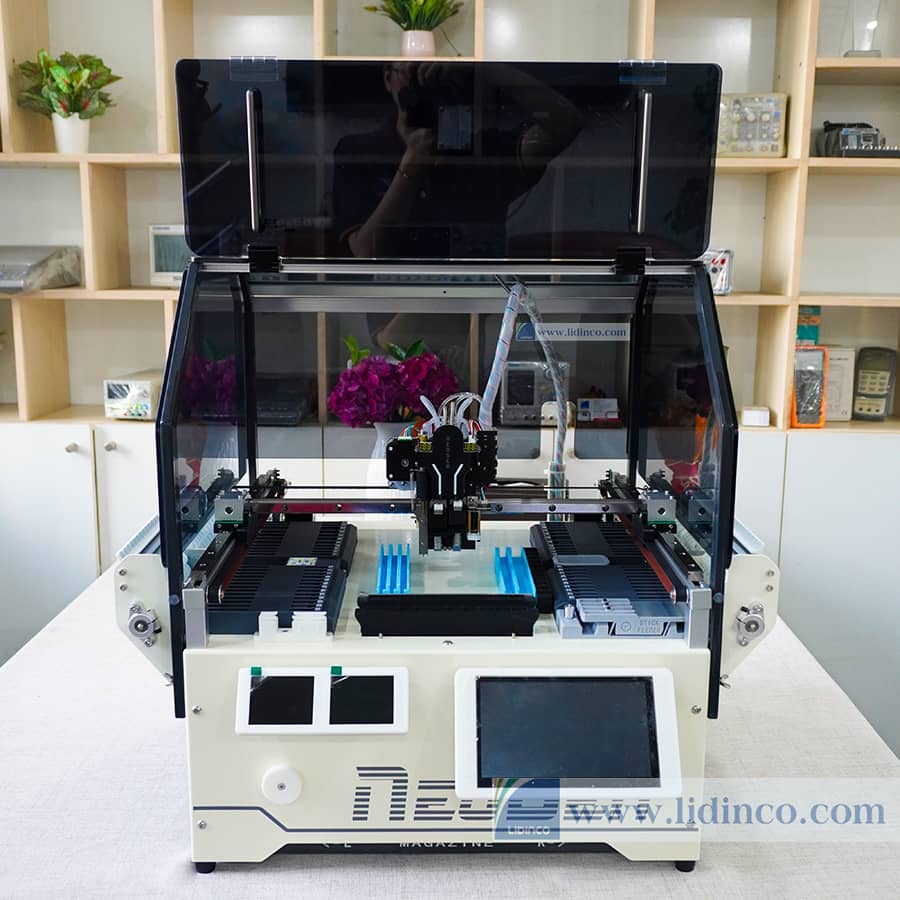

Giới thiệu máy gắp đặt linh kiện SMT để bàn Neoden YY1

YY1 là máy gắp đặt linh kiện SMT (Pick and Place – PnP) được thiết kế dành cho các nhà sản xuất điện tử, phòng R&D, trường đại học và phòng thí nghiệm có nhu cầu chế tạo nguyên mẫu (Prototype) và sản xuất lô nhỏ (Small Batch Production) ngay tại chỗ.

Máy tích hợp nhiều tính năng thường chỉ có trên các hệ thống Pick & Place công nghiệp, bao gồm hệ thống thị giác (Vision System) với camera hướng lên và hướng xuống, cùng màn hình hiển thị chuyên dụng giúp căn chỉnh và kiểm tra linh kiện chính xác.

YY1 sử dụng màn hình cảm ứng để lập trình và cấu hình máy, mang lại trải nghiệm vận hành trực quan và dễ sử dụng. Đây là một trong những điểm nổi bật của Neoden trong phân khúc máy Pick & Place để bàn.

Với YY1, người dùng có thể tự thực hiện việc lắp ráp PCB nguyên mẫu và sản xuất số lượng nhỏ, giảm sự phụ thuộc vào dịch vụ gia công bên ngoài, từ đó rút ngắn thời gian phát triển sản phẩm và giảm chi phí.

Công nghệ đã được kiểm chứng

YY1 là sản phẩm kế thừa nhiều năm kinh nghiệm của Neoden trong lĩnh vực phát triển máy gắp đặt linh kiện SMT cho:

• Nhà máy sản xuất điện tử.
• Trường đại học.
• Viện nghiên cứu.
• Phòng thí nghiệm.
• Makerspace và trung tâm sáng tạo.

Thiết bị được phát triển dựa trên kinh nghiệm thực tế về thiết kế cơ khí và tối ưu quy trình sản xuất, mang đến khả năng chế tạo nguyên mẫu và sản xuất lô nhỏ với độ chính xác cao cho người dùng ở mọi cấp độ.

Đặc điểm nổi bật

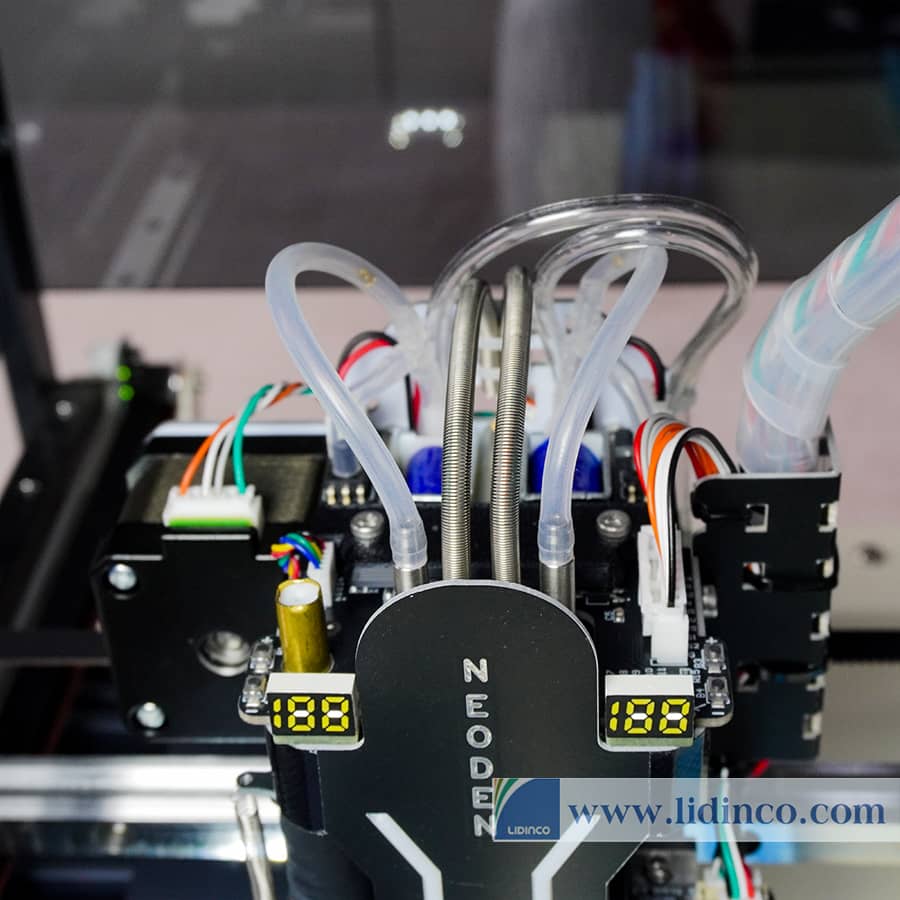

• 02 đầu gắp độc lập, mỗi đầu hoạt động riêng biệt giúp tăng tốc độ lắp ráp.
• Bộ thay đầu hút 3 vị trí, gồm:
  • 02 đầu hút làm việc.
  • 01 vị trí chờ.
• Hỗ trợ nhiều loại bộ cấp liệu (Feeder):
  • Cuộn băng (Tape Reel).
  • Thanh rung (Vibration Stick).
  • Khay Waffle (Waffle Tray).
  • Khay linh kiện rời (Bulk Tray).
• Gắp được linh kiện rất nhỏ từ 0201 đến linh kiện kích thước 18 × 18 mm.
• Hiển thị độ chân không của đầu hút theo thời gian thực, giúp tăng độ tin cậy khi gắp linh kiện.
• Giao diện lập trình bằng màn hình cảm ứng trực quan.
• Hệ thống camera kép (camera hướng lên và camera hướng xuống) kết hợp màn hình hiển thị riêng, đảm bảo độ chính xác cao.
• Nguồn khí nén tích hợp bên trong, không cần hệ thống khí nén ngoài.
• Hoạt động với nguồn AC 110 V thông qua bộ nguồn ngoài (External PSU).

Bộ sản phẩm bao gồm

• Máy gắp đặt linh kiện YY1.
• Bộ nguồn ngoài (External PSU).
• Tấm chắn acrylic và nắp che có bản lề.
• Bộ dụng cụ bảo trì và hiệu chuẩn.

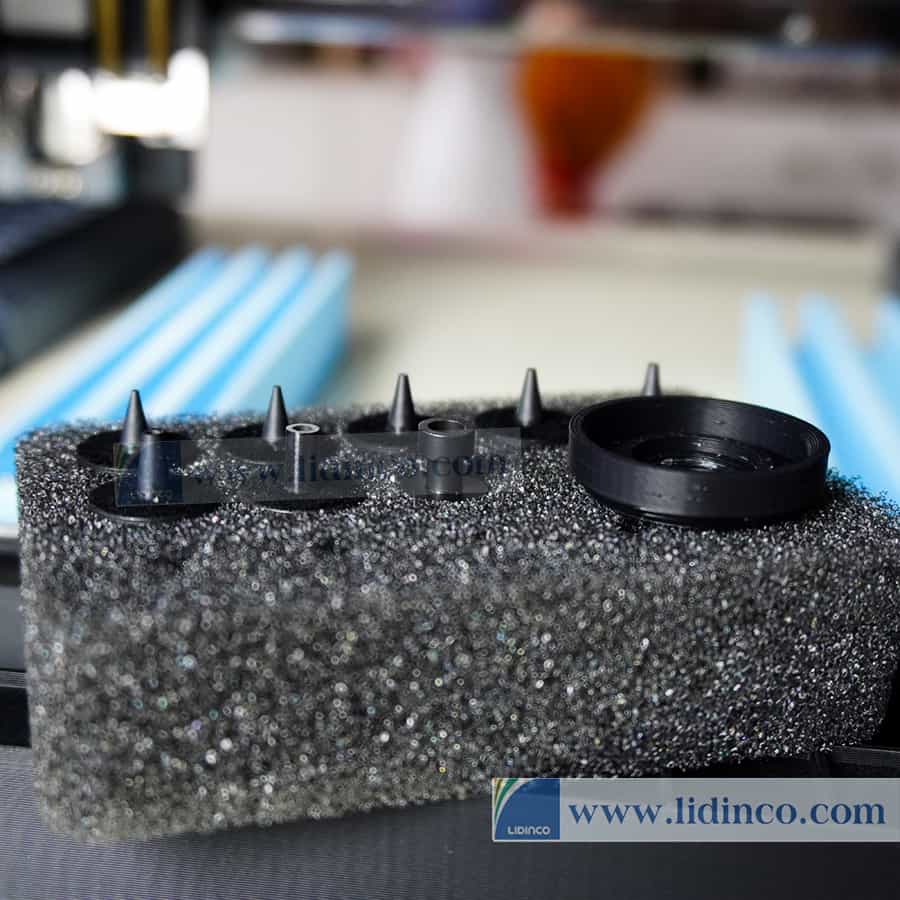

• Bộ đầu hút tiêu chuẩn.
• Bộ feeder gắn máy loại cuộn băng 7 inch.
• Giá đỡ ngoài cho cuộn băng 13 inch.
• Khối gá PCB và chốt đỡ PCB.
• Thẻ nhớ SD.
• 01 feeder băng cắt 8 mm × 3.
• 01 feeder băng cắt 12 mm + 16 mm.
• 02 khay linh kiện rời (Bulk Feeder / IC Tray).
