Máy Gắp Đặt Linh Kiện Tự Động QiHe TVM802B Series

Máy Gắp Đặt Linh Kiện Tự Động QiHe TVM802B Series

Mã:
TVM802B Series
Thương hiệu:
Bảo hành:
N/A
98.400.000đ

(giá chưa bao gồm VAT)

  • Sai số gắp đặt:
  • Tốc độ gắp đặt:
  • Số đầu gắp đặt:
  • 1 sản phẩm đang có sẵn
  • Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

  • Điện thoại: (028).3977.8269
  • Email: sales@lidinco.com
  • Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

  • Điện thoại: (0222).730.0180
  • Email: bn@lidinco.com
  • Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh
  • Tư vấn Tư vấn kĩ thuật Miễn phí
  • Giao hàng Miễn phí vận chuyển Đơn hàng trên 3 triệu
Thông số kỹ thuật
  • Kích thước PCB tối đa: 20x20mm  ̴340x340mm
  • Vùng di chuyển XY: 395x450mm
  • Vùng di chuyển Z: 12.5mm
  • Số lượng đầu gắp: 2
  • Tốc độ gắn: Vision off: 6500CPH | Vision on: 5500CPH
  • Độ chính xác: 0.025mm
  • Linh kiện áp dụng: 0402-5050, SOP, TQFP, QFN etc.
  • Linh kiện cung cấp: Cuộn băng keo dạng rời, dạng ống, dạng khay…
  • Hệ thống hình ảnh: 2 camera HD CCD nhìn lên, tự động xác định độ lệch góc và độ lệch vị trí. Máy ảnh nhìn xuống. Tự động xác định điểm đánh dấu của PCB
  • Động cơ điều khiển: Ổ đĩa điện áp cao động cơ bước (tăng tốc/giảm tốc loại S linh hoạt), phát hiện đặt lại trục Z
  • Hệ thống điều khiển: Máy tính bên ngoài
  • Feeder count & Tape width: Tổng cộng = 46 chiếc, 8 mm = 25, 12 mm = 3, 16 mm = 1
  • Bơm chân không: 1 máy bơm chân không không chổi than im lặng, máy bơm thổi
  • Phát hiện rò rỉ: Chân không
  • Công suất: 125W(công suất trung bình)
  • Nguồn điện: AC220V hoặc AC110V
  • Kích thước máy: 940x640x330mm
  • Kích thước đóng kiện: 1070x770x420mm
  • Khối lượng tịnh: 39kg
  • Hỗ trợ phần mềm thiết kế PCB: Protl99 / Altium Designer / Eagle / Pads / Allegre, v.v.

Giới Thiệu máy gắp đặt linh kiện tự động để bàn QiHe TVM802B Series:

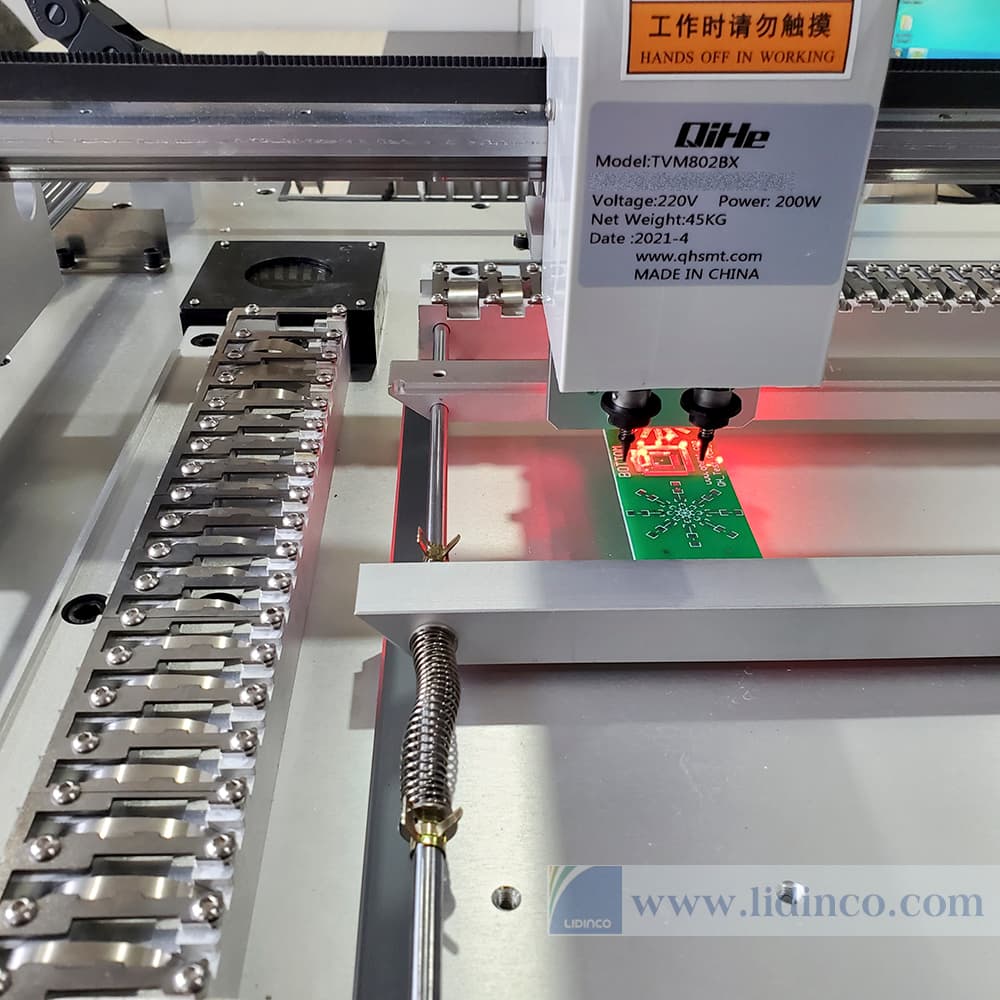

Dòng máy gắp đặt linh kiện tự động QiHe TVM802B/TVM802BX có hệ thống quan sát và điều khiển bằng camera được đặt ở trên và dưới máy cho phép tự động định vị và xác định vị trí PCB cùng linh kiện điện. Từ đó thực hiện chính xác thao tác trong quy trình gắp đặt linh kiện dán SMD vào board mạch.

Thông số kỹ thuật máy gắp đặt linh kiện QiHe TVM802B Series:

ModelTVM802BTVM802BX

Kích thước PCB

(Applicable PCB size)

20x20mm  ̴340x340mm20x20mm  ̴340x340mm

Vùng di chuyển XY

(XYmoving range)

395x450mm395x450mm

Vùng di chuyển Z

(Zmoving range)

12.5mm12.5mm

Số lượng đầu gắp

(Placement head quantity)

22

Khả năng gắn linh kiện

(Mounting capability)

6500CPH without vision

5500CPH with vision

6500CPH without vision

5500CPH with vision

Độ gắn chính xác

(Mounting accuracy)

0.025mm0.025mm

Linh kiện áp dụng

(Applicable components)

0402-5050, SOP, TQFP, QFN etc.0402-5050, SOP, TQFP, QFN etc.

Linh kiện cung cấp

(Components supply)

Tape reel, bulk, tubular, tray etc.Tape reel, bulk, tubular, tray etc.

Hệ thống hình ảnh

(Vision system)

2 HD CCD camera up-looking, automatic identify angle deviations and position deviations. Down-looking camera. Automatic identify mark point of PCB2 HD CCD camera up-looking, automatic identify angle deviations and position deviations. Down-looking camera. Automatic identify mark point of PCB

Động cơ điều khiển

(Motor control scheme)

Stepper high voltage motor (Flexible S type accelerate/decelerate) high voltage drive, Z-axis reset detectionStepper high voltage motor (Flexible S type accelerate/decelerate) high voltage drive, Z-axis reset detection

Hệ thống điều khiển

(Operating system)

External computerOperating system. Build-in computer, Window 7
Feeder count & Tape widthTotal=46pcs, 8mm=25, 12mm=3, 16mm=1Total=46pcs, 8mm=25, 12mm=3, 16mm=1
Pump1 silent brushless vacuum pump, blowing pump1 silent brushless vacuum pump, blowing pump
Leakage material detectionVacuumVacuum
Power125W(average power)125W(average power)
Power supplyAC220V or AC110VC220V or AC110V
Machine size940x640x330mm940x640x330mm
Kích thước đóng gói1070x770x420mm1070x770x420mm

Khối lượng tịnh

(Net weight)

39kg39kg

Hỗ trợ phần mềm thiết kế PCB

(Support PCB design software)

Protl99/Altium Designer/Eagle/Pads/Allegre etc.Protl99/Altium Designer/Eagle/Pads/Allegre etc.
