Bộ công cụ lắp ráp connector DIN 7/16 với cáp 1/2 (tool for cable 1/2" and DIN 7/16)

Bộ công cụ lắp ráp connector DIN 7/16 với cáp 1/2 (tool for cable 1/2" and DIN 7/16)

Mã:
N/A
Thương hiệu:
Bảo hành:
N/A
Giá: Liên hệ
  • Vui lòng liên hệ để kiểm tra tình trạng kho
  • Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

  • Điện thoại: (028).3977.8269
  • Email: sales@lidinco.com
  • Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

  • Điện thoại: (0222).730.0180
  • Email: bn@lidinco.com
  • Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh
  • Tư vấn Tư vấn kĩ thuật Miễn phí
  • Giao hàng Miễn phí vận chuyển Đơn hàng trên 3 triệu
Thông số kỹ thuật

Dữ liệu đang được cập nhật

Lidinco giới thiệu bộ công cụ hoàn chỉnh cho việc lắp ráp Connector DIN 7/16 với Cable 1/2"

cong-cu-cho-cap-va-connector-rf

Hướng dẫn lắp ráp Connector DIN 7/16 và Cable 1/2"

connector-din-716-lidinco

B1: Dùng cưa cắt đoạn cáp cần lắp connector

b1-cut-cable

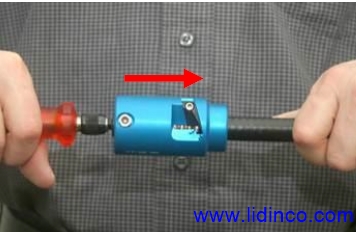

B2: Dùng tool cắt cắt vỏ cáp theo tiêu chuẩn connector DIN 7/16 hoặc N hoặc 4.3/10

   b2-cut-vo-cable

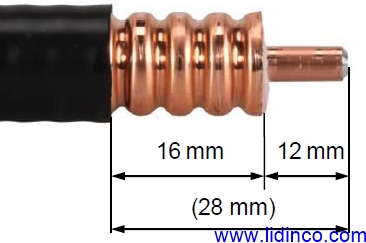

B2-1: Sau khi cắt bằng tool, các đường kính chuẩn như bên dưới

b3-after-cut

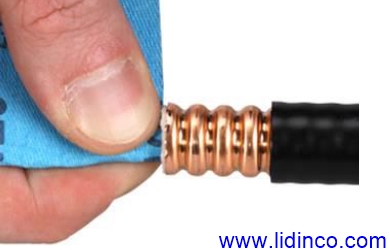

B3: dùng giấy nhám lau sạch lõi cáp (lưu ý lõi cáp được bọc 01 lớp cách điện)

b4-clearn-cable

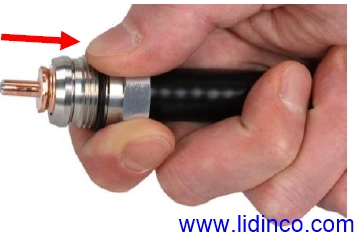

B4: Đưa đầu cáp entry vào

b5-put-the-cable-entry

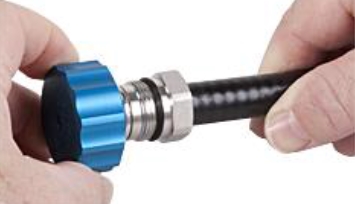

B5: Dùng tool chuyên dụng làm cho vỏ ngoài sợi cáp bám chặt vào cáp entry

b6-flaring-the-cable

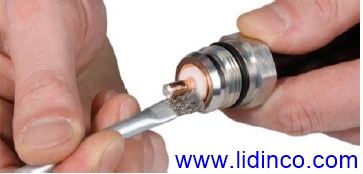

B6: Dùng cọ quét vệ sinh lại khu vực vừa cắt cáp

b7-clearn-the-cable

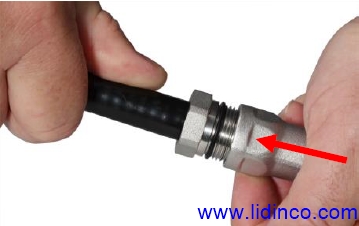

B7: Đưa connector vào và vặn chặt vào entry

b8-put-the-connector

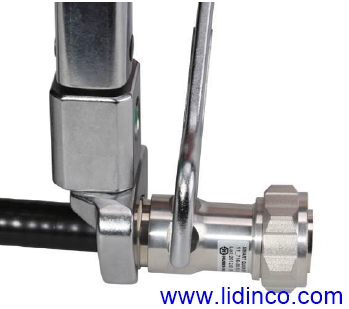

B8: Dùng cờ lê lực vặn Connector theo đúng tiêu chuẩn

b9-tight-the-cable



Lưu ý: Lidinco có thể cung cấp Full cả bộ hoặc bán rời từng tool riêng lẻ, vui lòng liên hệ với chúng tôi để hướng dẫn chi tiết.
