Máy hiện sóng cầm tay là gì? Top 5 mẫu máy cho sửa chữa, nghiên cứu

Trong thời đại công nghệ phát triển mạnh mẽ như hiện nay, việc đo lường và phân tích tín hiệu điện tử đã trở nên vô cùng quan trọng đối với các kỹ sư, thợ sửa chữa điện tử và những người làm việc trong lĩnh vực kỹ thuật.

Máy hiện sóng cầm tay đã xuất hiện như một giải pháp tối ưu, mang đến sự tiện lợi và hiệu quả cao trong công việc đo lường tín hiệu. Tại Lidinco, chúng tôi hiểu rõ nhu cầu của bạn trong việc tìm kiếm một chiếc oscilloscope cầm tay phù hợp với công việc và ngân sách.

Bài viết này sẽ cung cấp cho bạn những thông tin cơ bản và hữu ích nhất về thiết bị, từ khái niệm cơ bản đến cách chọn mua sản phẩm chất lượng với giá cả hợp lý để bạn có thể tìm được sản phẩm phù hợp nhất cho mình

Máy Hiện Sóng Cầm Tay Là Gì?

Máy hiện sóng cầm tay (Handheld Oscilloscope) là một thiết bị đo lường điện tử có tính linh hoạt cao, được thiết kế để hiển thị và phân tích các tín hiệu điện theo thời gian thực dưới dạng biểu đồ sóng. Khác với những chiếc máy hiện sóng để bàn truyền thống có kích thước lớn và cần nguồn điện cố định để vận hành, oscilloscope cầm tay được tối ưu hóa về kích thước và trọng lượng, cho phép người dùng mang theo bất cứ đâu và sử dụng tốt trong nhiều môi trường làm việc khác nhau.

Các bộ bộ phận chính của máy hiện sóng cầm tay

• Màn hình LCD hiển thị dạng sóng,
• Các kênh đầu vào để kết nối với mạch cần đo
• Bộ xử lý tín hiệu A/D
• Pin sạc tích hợp
• Các nút điều khiển để cài đặt thông số đo lường.

Thiết bị này có khả năng capture và lưu trữ dữ liệu, cho phép người dùng phân tích chi tiết các đặc tính của tín hiệu như biên độ, tần số, chu kỳ, độ méo và nhiều thông số khác.

Ưu điểm và nhược điểm của máy hiện sóng cầm tay

Ưu điểm

• Tính di động cao: Nhỏ gọn, nhẹ thường nhỏ hơn 2kg, Hoạt động bằng pin 3-8 giờ, Dễ dàng mang theo mọi nơi
• Linh hoạt sử dụng: Phù hợp cho công việc đo lường tại hiện trường, phù hợp không gian hẹp, không phụ thuộc nguồn điện
• Giá cả hợp lý: Giá rất rẻ đối với các dòng máy mini hoặc chắc năng thấp phù hợp cho sửa chữa cơ bản. Với các dòng máy chất lượng, thương hiệu giá sẽ cao hơn so với máy để bàn có cùng thông số
• Dễ sử dụng: Giao diện thân thiện, thao tác đơn giản, thường tích hợp chức năng đo lường điện, phù hợp người mới bắt đầu
• Tiện ích bổ sung: Kết nối WiFi/Bluetooth, Lưu trữ dữ liệu linh hoạt. Cập nhật firmware dễ dàng

Nhược điểm

• Hiệu suất hạn chế: bộ thông số kỹ thuật thường sẽ thấp hơn nếu so với máy bàn cùng phân khúc, cùng thông số kỹ thuật
• Màn hình nhỏ: Kích thước 3.5-7 inch, khó quan sát chi tiết, hạn chế hiển thị đa kênh
• Thời gian hoạt động: Phụ thuộc pin (3-8 giờ), Cần sạc thường xuyên, Hiệu suất có thể giảm khi pin yếu
• Tính năng cơ bản: Ít chế độ đo lường chuyên sâu, khả năng xử lý tín hiệu hạn chế, không phù hợp nghiên cứu cao cấp

Ứng Dụng Của Máy Hiện Sóng Cầm Tay

Máy hiện sóng cầm tay có phạm vi ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ giáo dục, nghiên cứu đến sản xuất và bảo trì công nghiệp. Tính linh hoạt và dễ sử dụng của thiết bị đo này đã mở ra nhiều cơ hội ứng dụng mới mà các dòng máy để bàn truyền thống khó có thể đáp ứng.

Lĩnh vực giáo dục và đào tạo: máy hiện sóng cầm tay đã trở thành công cụ học tập lý tưởng cho sinh viên các ngành điện tử, viễn thông. Với chức năng, giá thành, thương hiệu đa dàng kèm tính linh động cao cho phép sinh viên có thể dễ dàng

Trong sản xuất điện tử: máy hiện sóng cầm tay được sử dụng rộng rãi trong kiểm tra chất lượng sản phẩm, debug mạch in, troubleshooting các vấn đề kỹ thuật và đặc biệt là ngành sửa chữa ô tô. Tính di động cho phép kỹ sư có thể đo lường trực tiếp tại dây chuyền sản xuất mà không cần di chuyển sản phẩm đến phòng lab.

Đối với các thợ sửa chữa điện tử và kỹ thuật viên bảo trì: oscilloscope cầm tay là công cụ không thể thiếu khi làm việc tại hiện trường. Việc chẩn đoán lỗi trên các thiết bị điện tử như tivi, máy tính, thiết bị y tế, hoặc hệ thống điều khiển công nghiệp trở nên dễ dàng

Ngành ô tô, ô tô điện: với hệ thống điện tử phức tạp cũng là một ứng dụng quan trọng của máy hiện sóng cầm tay. Việc chẩn đoán lỗi hệ thống ECU, kiểm tra tín hiệu cảm biến, phân tích bus CAN đều có thể thực hiện hiệu quả với oscilloscope di động chuyên sửa chữa ô tô (Bạn có thể tham khảo sản phẩm của Micsig)

Cách Chọn Máy Hiện Sóng Cầm Tay Phù Hợp

Việc lựa chọn một chiếc máy hiện sóng cầm tay phù hợp đòi hỏi bạn cần xem xét kỹ lưỡng nhiều yếu tố kỹ thuật và thực tế. Tại Lidinco, chúng tôi khuyên bạn nên đánh giá nhu cầu sử dụng cụ thể trước khi đưa ra quyết định mua hàng, để đảm bảo sản phẩm lựa chọn sẽ đáp ứng tốt nhất công việc của bạn và tiết kiệm chi phí nhất có thể

Băng thông (Bandwidth) là thông số quan trọng nhất cần xem xét khi chọn oscilloscope cầm tay. Băng thông quyết định tần số cao nhất mà thiết bị có thể đo lường chính xác. Nguyên tắc chung là băng thông của máy hiện sóng nên gấp 3-5 lần tần số cao nhất của tín hiệu cần đo. Thông thường, bạn chỉ cần 50 - 100Mhz là quá đủ cho các ứng dụng cơ bản

Tốc độ lấy mẫu (Sample Rate) ảnh hưởng trực tiếp đến khả năng tái tạo chính xác dạng sóng. Thông thường, tốc độ lấy mẫu cần ít nhất gấp đôi tần số tín hiệu. Tuy nhiên, trong thực tế, tốc độ lấy mẫu nên cao hơn 5-10 lần để có độ chính xác tốt. Máy hiện sóng cầm tay hiện đại thường có tốc độ lấy mẫu từ vài MSa/s đến vài GSa/s. Các dòng máy mini, giá rẻ thường rơi vào khoảng 512kpts/s

Độ phân giải màn hình và kích thước hiển thị cũng rất quan trọng, đặc biệt khi làm việc trong thời gian dài. Màn hình lớn, độ phân giải cao sẽ giúp bạn quan sát chi tiết dạng sóng dễ dàng hơn

Số lượng kênh đầu vào quyết định khả năng đo lường đồng thời nhiều tín hiệu. Đối với hầu hết ứng dụng, 2 kênh là đủ, nhưng với mạch phức tạp hoặc cần so sánh nhiều tín hiệu, bạn nên chọn máy 4 kênh. Lưu ý rằng khi sử dụng đồng thời nhiều kênh, tốc độ lấy mẫu sẽ được chia đều cho các kênh.

Thời lượng pin đây là yếu tố quan trọng nhất với các thiết bị di dộng. Thiết bị tốt nên cung cấp khả năng vận hành  3-4 giờ liên tục. Một số mẫu cao cấp có thể hoạt động đến 8-10 giờ. Khả năng sạc nhanh và sạc qua USB cũng là những tính năng tốt mà bạn nên cân nhắc

Các Thương Hiệu Máy Hiện Sóng Cầm Tay Tốt Trên Thị Trường

Thị trường máy hiện sóng cầm tay hiện tại có sự tham gia của nhiều thương hiệu uy tín từ khắp nơi trên thế giới, mỗi thương hiệu đều có những ưu điểm và đặc trưng riêng. Việc hiểu rõ về các nhà sản xuất hàng đầu sẽ giúp bạn có cái nhìn tổng quan và đưa ra lựa chọn phù hợp với nhu cầu cụ thể.

Thương hiệu cao cấp

Keysight Technologies là một trong những thương hiệu hàng đầu thế giới về thiết bị đo lường điện tử. Các sản phẩm oscilloscope cầm tay của Keysight nổi tiếng với chất lượng cao, độ chính xác tuyệt vời và tính năng phong phú. Dù có mức giá cao hơn, nhưng sản phẩm của Keysight luôn được đánh giá cao về độ bền và hiệu suất, phù hợp với các ứng dụng chuyên nghiệp và nghiên cứu.

Tektronix là thương hiệu Mỹ với lịch sử lâu đời trong lĩnh vực máy hiện sóng. Các sản phẩm máy hiện sóng cầm tay của Tektronix được thiết kế với giao diện thân thiện, tính năng đa dạng và chất lượng xây dựng tốt. Thương hiệu này đặc biệt mạnh trong các sản phẩm dành cho giáo dục và ứng dụng công nghiệp.

Thương hiệu tầm trung

Rigol là thương hiệu Trung Quốc đã nhanh chóng khẳng định vị thế trên thị trường quốc tế với các sản phẩm có tỷ lệ giá/hiệu suất tuyệt vời. Máy hiện sóng cầm tay của Rigol thường có giá thành hợp lý nhưng vẫn đảm bảo chất lượng tốt, phù hợp với người dùng cá nhân, sinh viên và các doanh nghiệp vừa và nhỏ.

Siglent cũng là một thương hiệu Trung Quốc đang ngày càng được ưa chuộng. Sản phẩm của Siglent có thiết kế hiện đại, giao diện trực quan và tính năng phong phú với mức giá cạnh tranh. Đây là lựa chọn tốt cho những ai tìm kiếm máy hiện sóng cầm tay giá rẻ nhưng vẫn đảm bảo chất lượng.

Hantek nổi tiếng với các sản phẩm oscilloscope cầm tay giá rẻ, phù hợp với người mới bắt đầu và các ứng dụng cơ bản. Mặc dù không có hiệu suất cao như các thương hiệu premium, nhưng sản phẩm của Hantek vẫn đáp ứng tốt nhu cầu học tập và sử dụng cơ bản.

Micsig là thương hiệu khác cũng cung cấp các sản phẩm máy hiện sóng cầm tay với mức giá hợp lý. Các sản phẩm của Micsig với thiết kế độc phá như máy tính bản, cảm ứng tốt và bộ thông số kỹ thuật tối ưu so với giá thành

Khi lựa chọn thương hiệu, bạn cần cân nhắc giữa ngân sách, nhu cầu sử dụng và dịch vụ hậu mãi. Các thương hiệu cao cấp như Keysight, Tektronix thường có giá cao nhưng đảm bảo chất lượng và hỗ trợ tốt. Trong khi đó, các thương hiệu như Rigol, Siglent cung cấp giải pháp cân bằng giữa giá cả và chất lượng.

Top 5 mẫu máy hiện sóng cầm tay chất lượng cho sửa chữa

Dựa trên kinh nghiệm nhiều năm trong lĩnh vực cung cấp thiết bị đo lường, Lidinco xin giới thiệu đến bạn top 5 mẫu máy hiện sóng cầm tay chất lượng cao, được đánh giá tốt về hiệu suất, tính năng và độ tin cậy.

Máy hiện sóng cầm tay Siglent SHS810X

SHS810X là dòng máy hiện sóng cầm tay chất lượng cao đến từ thương hiệu Siglent với khả năng đo lường đa năng 5 trong 1 với các tính năng của: máy hiện sóng, đồng hồ vạn năng, bộ ghi dữ liệu, thiết bị serial và decode, phân tích phổ FFT cho khả năng làm việc mạnh mẽ ở nhiều ứng dụng khác nhau

Bên cạnh đó, sản phẩm cũng được tích hợp khả năng chống nước và bụi chuẩn IP51 cho khả năng làm việc tốt ở các điều kiện khác nghiệt. Thông số đo ổn định cho phép bạn thực hiện các bài đo nhanh chóng

Xem thông số và giá: Siglent SHS810X

Máy hiện sóng tablet Micsig STO1004

STO1004 của Micsig mang một thiết kế hiện đại và tiện dụng với màn hình lớn đến 8 inch, độ phân giải 800*600 giúp hiện thị dạng sóng một cách rõ nét. Với màn hình lớn này, bạn cũng có thể dễ dàng đọc biểu đồ sóng và các tham số đo lường khác

Bộ thông số nổi bật với băng thông 100MHz, 4 kênh đo analog, tốc độ lấy mẫu 1GSa/s, chiều sâu bộ nhớ 70Mpts. Bên cạnh đó, sản phẩm cũng được trang bị một loạt các giao tiếp như Wi-Fi, USB 3.0 / 2.0 Host, USB type-C, Nối đất, HDMI, Trigger out giúp nó hoạt động linh hoạt hơn trong các tình huống, hỗ trợ truyền dữ liệu tối ưu

Xem thông số và giá: Micsig STO1004

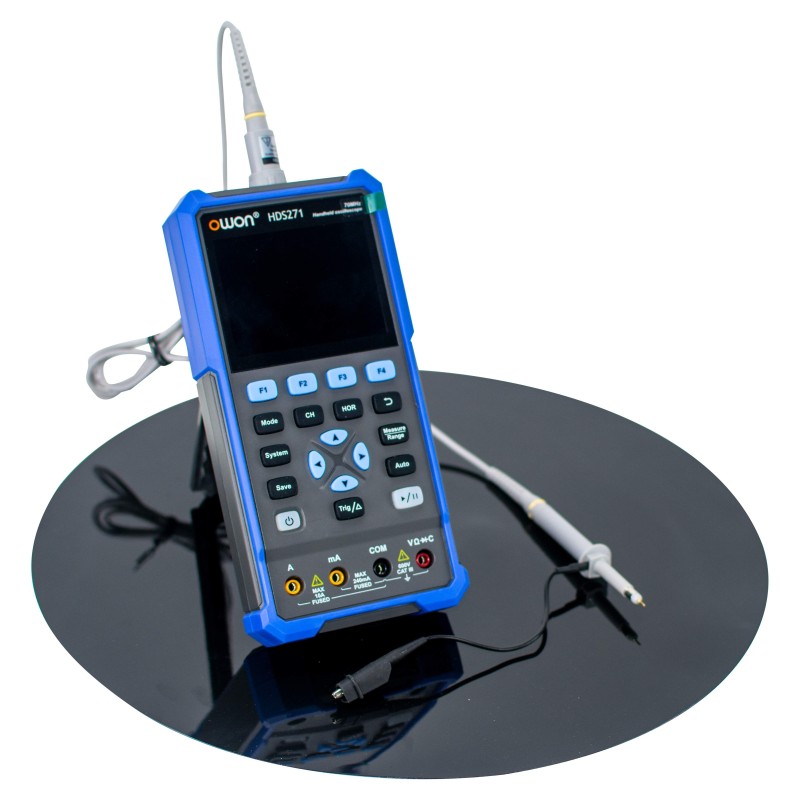

Máy hiện sóng cầm tay mini Owon HDS241

HDS241 là dòng máy hiện sóng giá rẻ đến từ Owon phù hợp cho nhu cầu học tập, làm quen với máy hiện sóng hoặc cho các nhu cầu sửa chữa cơ bản. Thiết bị được tích hợp chức năng 3 trong 1 của máy hiện sóng, máy phát xung và đồng hồ vạn năng cho khả năng làm việc đa dạng hơn

Máy hiện sóng cầm tay Hantek2C42

Hantek 2C42 cũng là một dòng handheld oscilloscope được các bạn học sinh hoặc các thợ sửa chữa điện tử cơ bản quan tâm khá nhiều vì nó có mức giá thành rẻ, chức năng đo lường đa dạng như hiện sóng, phát xung và đồng hồ đo. Tuy nhiên, các thông số dừng lại ở mức thấp nên sẽ có một vài hạn chế trong quá trình sử dụng. Nhìn chung đây là một sản phẩm đáng sử dụng cho người mới làm quen với thiết bị đo này

Máy hiện sóng cảm ứng Micsig STO1102C

Micsig STO1102C là mẫu máy có bộ thông số kỹ thuật tốt phù hợp với nhiều ứng dụng sửa chữa khác nhau. Sản phẩm có băng thông 100Mhz, 2 kênh, tốc độ lấy mẫu 1GSa/s, độ sâu bộ nhớ 28Mpts đi kèm đó là khả năng chụp dạng sóng lên đến 80,000 wfm/s, kết hợp đa dạng chức năng đo lường và giao tiếp đa dạng khiến thiết bị này trở thành trọ thủ đắc lực cho hầu hết các công việc sửa chữa cần độ linh hoạt cao tại hiện trường

Nếu bạn làm việc trong lĩnh vực sửa chữa ô tô thì máy hiện sóng của Micsig là dòng sản phẩm mà bạn không nên bỏ qua. Thương hiệu này sản xuất các dòng máy được tích hợp đa dạng các tính năng cho việc kiểm tra, phân tích, sửa lỗi trong ô tô

Xem thông số và giá: Micsig STO1102C

Mua máy hiện sóng cầm tay ở đâu

Với mức giá dễ tiếp cận hơn xưa, máy hiện sóng cầm tay đã trở thành một công cụ đắt lực không thể thiếu trong túi đồ nghề của các kỹ sư điện, thợ kỹ thuật điện. Thông qua bài viết này, Lidinco hy vọng đã cung cấp cho bạn những thông tin hữu ích và toàn diện về máy hiện sóng cầm tay. Từ việc hiểu được thiết bị, so sánh những điểm nổi bật với máy hiện sóng để bàn, phân tích ưu - nhược điểm của sản phẩm.

Máy hiện sóng cầm tay đã và đang trở thành một công cụ không thể thiếu trong túi đồ nghề của mọi kỹ sư điện tử, thợ sửa chữa và sinh viên ngành kỹ thuật. Với những ưu điểm vượt trội về tính di động, dễ sử dụng và giá cả hợp lý, oscilloscope cầm tay đã mở ra nhiều cơ hội ứng dụng mới và nâng cao hiệu quả công việc đáng kể. Nếu bạn cần tư vấn lựa chọn oscilloscope cầm tay sao cho phù hợp nhất với công việc của mình, đừng ngầng ngại liên hệ cho Lidinco theo thông tin bên dưới. Đội ngũ kỹ sư kinh nghiệm của Lidinco sẽ hỗ trợ bạn chọn mua thiết bị phù hợp, tiết kiệm nhất
