Vai trò đo lường trong sự phát triển ngành điện tử viễn thông

Từ kiểm tra một bo mạch, đánh giá nguồn đến theo dõi tín hiệu trong quá trình nghiên cứu sản phẩm, kỹ thuật viên đều cần dữ liệu cụ thể để xác định hệ thống đang hoạt động như thế nào. Vai trò đo lường điện tử vì thế không chỉ nằm ở việc đưa ra một giá trị đo, mà còn cung cấp cơ sở để kiểm tra, phân tích và đưa ra quyết định trong R&D, sản xuất, kiểm soát chất lượng hay bảo trì thiết bị.

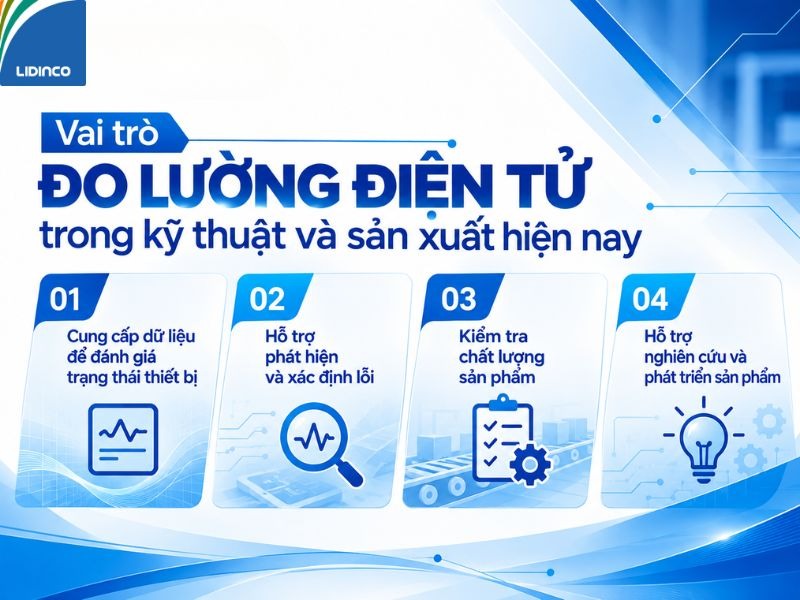

Vai trò đo lường điện tử trong kỹ thuật và sản xuất

Trong môi trường kỹ thuật, đánh giá bằng cảm quan không đủ để kết luận một linh kiện, mạch điện hoặc thiết bị có đang hoạt động đúng yêu cầu hay không. Các phép đo lường điện tử cung cấp dữ liệu thực tế, từ đó kỹ thuật viên có thể so sánh với thông số thiết kế, giới hạn cho phép hoặc tiêu chuẩn kiểm tra.

Cung cấp dữ liệu để đánh giá trạng thái thiết bị

Điện áp, dòng điện, điện trở, tần số hay dạng sóng đều phản ánh những đặc điểm nhất định trong quá trình hoạt động của mạch và thiết bị điện tử. Thông qua thiết bị đo lường điện tử, kỹ thuật viên có thể thu thập các giá trị này tại vị trí cần kiểm tra.

Chẳng hạn, khi kiểm tra một mạch nguồn, giá trị điện áp đầu vào và đầu ra là cơ sở để đánh giá mạch có cung cấp điện áp theo thiết kế hay không. Với tín hiệu thay đổi theo thời gian, việc quan sát dạng sóng còn giúp xác định biên độ, tần số và các đặc điểm khác của tín hiệu.

Dữ liệu đo không tự đưa ra kết luận về tình trạng thiết bị. Kỹ thuật viên cần đối chiếu kết quả với yêu cầu kỹ thuật để đưa ra đánh giá phù hợp.

Hỗ trợ phát hiện và xác định lỗi

Khi một hệ thống hoạt động bất thường, vai trò đo lường điện tử thể hiện rõ trong quá trình kiểm tra và khoanh vùng nguyên nhân. Thay vì thay thế từng linh kiện để thử, kỹ thuật viên có thể tiến hành đo tại các điểm khác nhau và phân tích sự thay đổi của thông số.

Một số phép kiểm tra thường được thực hiện gồm:

• Đo điện áp tại đầu vào và đầu ra.
• Kiểm tra dòng điện của mạch hoặc tải.
• Đo điện trở và kiểm tra tính liên tục.
• Theo dõi dạng sóng tại các điểm tín hiệu.
• Kiểm tra thông số của linh kiện.
• So sánh tín hiệu thực tế với giá trị dự kiến.

Thông qua đo kiểm điện tử, khu vực có thông số bất thường có thể được xác định và tiếp tục kiểm tra chuyên sâu. Cách tiếp cận này đặc biệt hữu ích khi xử lý các mạch có nhiều tầng chức năng hoặc hệ thống điện tử phức tạp.

Kiểm tra chất lượng sản phẩm

Trong sản xuất, sản phẩm hoàn thiện cần đáp ứng các yêu cầu kỹ thuật đã được xác định. Các phép đo được sử dụng để kiểm tra thông số đầu ra và phát hiện những sản phẩm nằm ngoài giới hạn cho phép.

Tùy loại sản phẩm, đo lường trong sản xuất có thể được thực hiện ở từng công đoạn hoặc tại bước kiểm tra thành phẩm. Kết quả thu được là cơ sở để:

• Đối chiếu với thông số thiết kế.
• Phát hiện sản phẩm có giá trị bất thường.
• Phân loại sản phẩm theo tiêu chí kiểm tra.
• Theo dõi mức độ ổn định của quá trình sản xuất.
• Hạn chế sản phẩm không đạt yêu cầu chuyển sang công đoạn tiếp theo.

Đây là lý do thiết bị đo kiểm xuất hiện phổ biến tại các khu vực kiểm tra chất lượng, dây chuyền sản xuất điện tử và phòng QC.

Hỗ trợ nghiên cứu và phát triển sản phẩm

Trong R&D, mỗi thay đổi về linh kiện, thiết kế mạch hoặc thuật toán điều khiển đều cần được kiểm chứng bằng kết quả thực tế. Thiết bị đo lường điện tử giúp kỹ sư quan sát cách nguyên mẫu phản ứng trong từng điều kiện thử nghiệm.

Kỹ sư có thể đo tín hiệu tại nhiều vị trí, kiểm tra nguồn cấp, quan sát dạng sóng và so sánh kết quả trước và sau khi thay đổi thiết kế. Dữ liệu này hỗ trợ quá trình điều chỉnh nguyên mẫu trước khi chuyển sang các giai đoạn kiểm thử hoặc sản xuất tiếp theo.

Vai trò đo lường điện tử trong kỹ thuật và sản xuất

Đo lường điện tử được ứng dụng ở những công đoạn nào?

Tùy mục tiêu kiểm tra, phép đo có thể xuất hiện từ giai đoạn phát triển sản phẩm cho đến khi thiết bị được đưa vào vận hành. Vai trò đo lường điện tử tại mỗi công đoạn cũng có những điểm khác nhau.

Nghiên cứu và thiết kế

Trong giai đoạn thiết kế, kỹ sư sử dụng thiết bị đo điện để kiểm tra nguyên mẫu và xác minh hoạt động thực tế của mạch.

Các thông số đo được giúp trả lời những vấn đề cụ thể như nguồn cấp có ổn định không, tín hiệu đầu ra có đúng tần số và biên độ mong muốn hay mạch có phản hồi đúng khi điều kiện đầu vào thay đổi.

Với các mạch xử lý tín hiệu, máy hiện sóng và các thiết bị phân tích còn hỗ trợ quan sát những đặc điểm mà phép đo giá trị đơn lẻ khó thể hiện đầy đủ.

Kiểm tra trong quá trình sản xuất

Một sản phẩm điện tử thường trải qua nhiều bước lắp ráp và kiểm tra. Thực hiện đo kiểm điện tử tại những công đoạn cần thiết giúp phát hiện bất thường trước khi sản phẩm tiếp tục đi sâu vào dây chuyền.

Việc kiểm tra sớm đặc biệt hữu ích khi lỗi ở một công đoạn có thể ảnh hưởng đến các bước lắp ráp phía sau. Tùy quy trình, phép đo có thể được thực hiện thủ công hoặc tích hợp vào hệ thống kiểm tra của dây chuyền.

Kiểm tra chất lượng thành phẩm

Trước khi xuất xưởng, sản phẩm có thể cần trải qua các phép đo lường điện tử theo tiêu chí kiểm tra đã thiết lập. Kết quả được đối chiếu với giới hạn kỹ thuật để xác định sản phẩm đạt hay không đạt yêu cầu.

Trong trường hợp cần lưu dữ liệu kiểm tra, khả năng kết nối và ghi nhận kết quả của thiết bị đo kiểm cũng là yếu tố cần cân nhắc khi xây dựng hệ thống QC.

Bảo trì và sửa chữa

Khi máy móc hoặc hệ thống gặp sự cố, dữ liệu đo giúp đội ngũ kỹ thuật xác định tình trạng tại từng vị trí thay vì chỉ dựa vào biểu hiện bên ngoài.

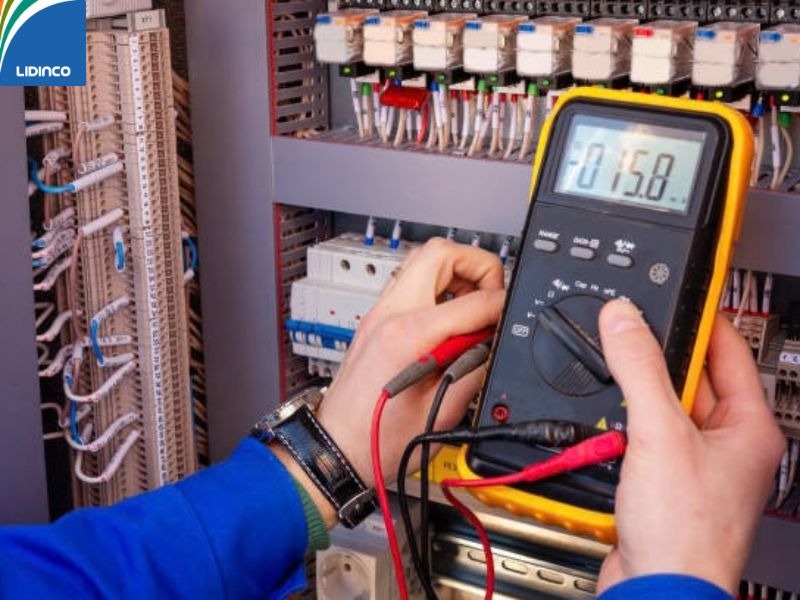

Đo lường ứng dụng trong bảo trì và sửa chữa

Đồng hồ vạn năng có thể được dùng để kiểm tra các đại lượng điện cơ bản, trong khi máy hiện sóng phù hợp khi cần quan sát tín hiệu biến đổi theo thời gian. Với những yêu cầu chuyên biệt hơn, kỹ thuật viên có thể cần đến máy đo LCR, máy phân tích nguồn hoặc các thiết bị đo lường điện tử chuyên dụng khác.

Những thiết bị thường dùng trong đo lường điện tử

Mỗi phép đo yêu cầu một loại thiết bị phù hợp. Việc hiểu chức năng của từng nhóm thiết bị đo điện giúp người dùng lựa chọn đúng công cụ cho công việc thay vì sử dụng một thiết bị cho mọi tình huống.

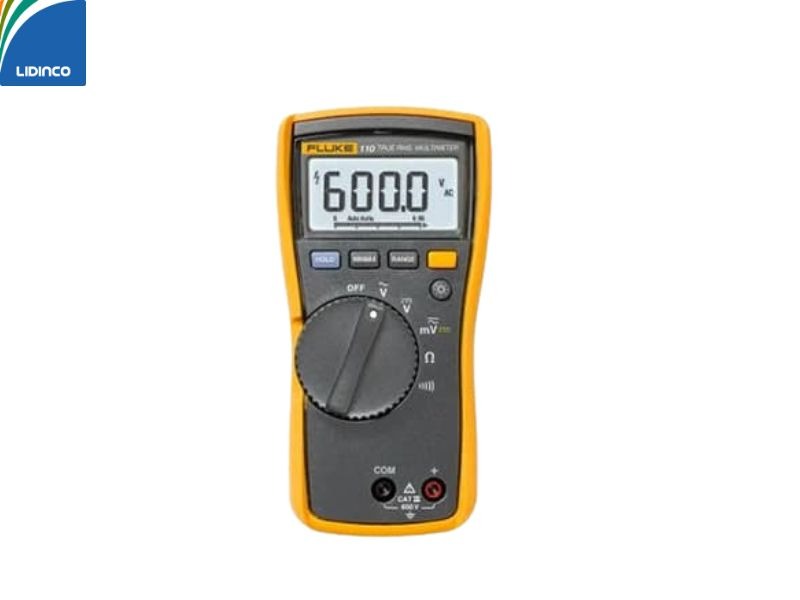

Đồng hồ vạn năng

Đồng hồ vạn năng là thiết bị phổ biến để đo điện áp, dòng điện, điện trở và thực hiện một số chức năng kiểm tra khác tùy model.

Thiết bị phù hợp với các phép kiểm tra cơ bản trong sửa chữa điện tử, bảo trì, kiểm tra hệ thống điện và nhiều công việc kỹ thuật thường ngày. Khi lựa chọn cần chú ý đến dải đo, độ chính xác, độ phân giải và yêu cầu an toàn của môi trường sử dụng.

Máy hiện sóng

Nếu đồng hồ vạn năng chủ yếu cung cấp giá trị đo tại thời điểm kiểm tra thì máy hiện sóng cho phép quan sát sự biến đổi của tín hiệu theo thời gian.

Thông qua dạng sóng, kỹ sư có thể đánh giá biên độ, tần số, chu kỳ và nhiều đặc điểm khác tùy khả năng phân tích của thiết bị. Máy hiện sóng vì vậy được sử dụng nhiều trong R&D, kiểm tra mạch, phân tích tín hiệu và troubleshooting.

Máy phân tích nguồn

Máy phân tích nguồn được sử dụng khi cần đánh giá các thông số liên quan đến điện năng và đặc tính của nguồn hoặc tải. Tùy thiết bị, hệ thống có thể hỗ trợ đo và phân tích nhiều thông số phục vụ nghiên cứu, đánh giá hiệu suất hoặc kiểm tra sản phẩm.

Với những ứng dụng này, việc lựa chọn thiết bị đo lường điện tử cần dựa trên loại nguồn, dải điện áp, dòng điện và các thông số cần phân tích.

Máy đo LCR

Máy đo LCR phục vụ đo các thông số liên quan đến điện cảm (L), điện dung (C) và điện trở (R). Thiết bị được sử dụng trong kiểm tra linh kiện, R&D và các công đoạn kiểm soát chất lượng có yêu cầu đánh giá thông số linh kiện.

Ngoài đại lượng cần đo, tần số đo, dải đo và độ chính xác là những yếu tố cần xem xét khi lựa chọn máy.

Thiết bị kiểm tra an toàn điện

Với sản phẩm điện và điện tử, ngoài thông số hoạt động còn có các yêu cầu liên quan đến an toàn điện. Tùy sản phẩm và tiêu chuẩn áp dụng, quá trình kiểm tra có thể liên quan đến điện trở cách điện, dòng rò, khả năng chịu điện áp và các phép thử khác.

Do đó, nhóm thiết bị đo kiểm an toàn điện cần được lựa chọn dựa trên phép thử, giới hạn kiểm tra và tiêu chuẩn mà sản phẩm cần đáp ứng.

Độ chính xác ảnh hưởng thế nào đến kết quả đo lường điện tử?

Một giá trị hiển thị nhiều chữ số không đồng nghĩa kết quả đo có độ chính xác tương ứng. Khi thực hiện đo lường điện tử, cần xem xét cả đặc tính của thiết bị và điều kiện thực hiện phép đo.

Những yếu tố đáng chú ý gồm:

• Độ chính xác: Cho biết mức độ sai lệch của kết quả trong những điều kiện xác định.
• Độ phân giải: Thể hiện mức thay đổi nhỏ mà thiết bị có khả năng hiển thị hoặc nhận biết.
• Dải đo: Cần phù hợp với giá trị dự kiến của đại lượng cần kiểm tra.
• Que đo và đầu dò: Phụ kiện không phù hợp có thể ảnh hưởng đến khả năng thực hiện phép đo.
• Cách kết nối: Điểm đo và phương pháp kết nối cần đúng với yêu cầu kỹ thuật.
• Môi trường: Nhiệt độ, độ ẩm, nhiễu điện từ và các điều kiện khác có thể tác động đến một số phép đo.
• Hiệu chuẩn: Tình trạng hiệu chuẩn cần được quản lý theo yêu cầu của đơn vị sử dụng.

Do đó, vai trò đo lường điện tử chỉ được phát huy đầy đủ khi thiết bị và phương pháp đo đều phù hợp với bài toán kiểm tra.

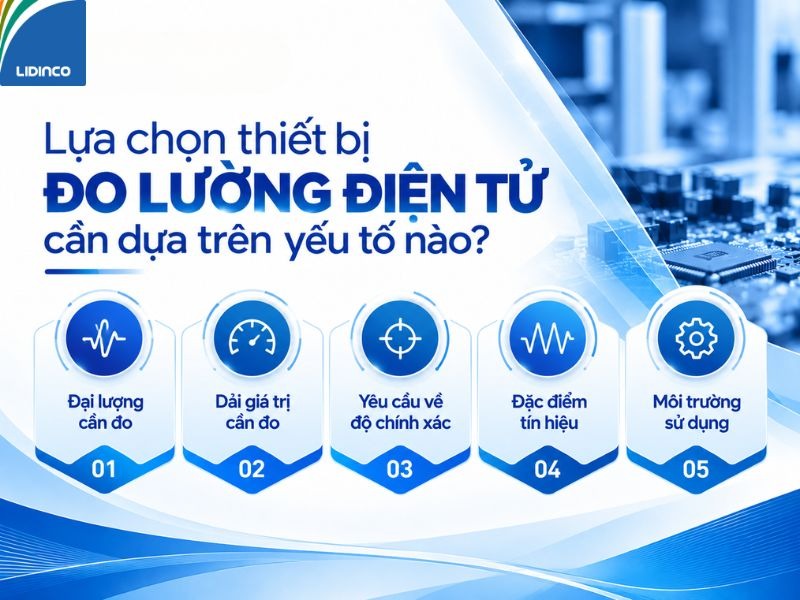

Lựa chọn thiết bị đo lường điện tử cần dựa trên yếu tố nào?

Không phải thiết bị có thông số càng cao càng là lựa chọn phù hợp. Trước khi chọn thiết bị đo lường điện tử, người dùng nên xác định rõ phép đo cần thực hiện và điều kiện sử dụng thực tế.

- Đại lượng cần đo: Xác định cần đo điện áp, dòng điện, điện trở, tần số, dạng sóng hay thông số của linh kiện.

- Dải giá trị cần đo: Dải đo phải bao phủ mức tín hiệu dự kiến và phù hợp với điều kiện kiểm tra.

- Yêu cầu về độ chính xác: Kiểm tra thông thường, R&D và QC có thể đặt ra những yêu cầu khác nhau đối với sai số của phép đo.

- Đặc điểm tín hiệu: Với tín hiệu thay đổi nhanh theo thời gian, cần xem xét thêm các thông số liên quan đến khả năng thu nhận và phân tích của thiết bị.

- Môi trường sử dụng: Thiết bị dùng trong phòng lab, dây chuyền sản xuất và bảo trì hiện trường có thể khác nhau về cấu hình, độ bền, tính di động và yêu cầu an toàn.

Xác định các yếu tố này trước giúp thu hẹp phạm vi lựa chọn và tránh đầu tư vào những tính năng không cần thiết cho phép đo thực tế.

Những yếu tố cần quan tâm khi chọn thiết bị đo lường

Thiết bị đo lường điện tử tại LIDINCO

LIDINCO cung cấp nhiều nhóm thiết bị đo lường điện tử phục vụ nghiên cứu, kiểm tra, sản xuất và bảo trì. Tùy nhu cầu, người dùng có thể lựa chọn các nhóm thiết bị như:

• Máy hiện sóng.
• Đồng hồ vạn năng.
• Ampe kìm.
• Thiết bị đo LCR.
• Thiết bị đo điện trở thấp, điện trở cách điện và điện trở đất.
• Thiết bị kiểm tra an toàn điện.
• Thiết bị cấp nguồn và phân tích điện.
• Phụ kiện phục vụ đo kiểm.

Mỗi nhóm thiết bị đáp ứng những phép đo và yêu cầu kiểm tra khác nhau. Vì vậy, việc lựa chọn cần dựa trên đại lượng cần đo, dải đo, độ chính xác và đặc điểm của đối tượng cần kiểm tra.

Có thể thấy, vai trò đo lường điện tử xuyên suốt từ nghiên cứu, phát triển sản phẩm đến sản xuất, kiểm soát chất lượng và bảo trì. Kết quả đo cung cấp dữ liệu để kỹ sư và kỹ thuật viên đánh giá trạng thái, xác định bất thường và kiểm chứng sản phẩm theo yêu cầu kỹ thuật. Khi cần lựa chọn thiết bị đo điện, thiết bị phân tích hoặc giải pháp đo kiểm phù hợp với từng ứng dụng, khách hàng có thể liên hệ LIDINCO để được tư vấn dựa trên yêu cầu đo thực tế.
