[Dự án] Thử nghiệm động cơ của Drone với bộ nguồn lập trình DC Matrix

• Địa chỉ: Nhà máy sản xuất, lắp ráp drone khu vực Bình Dương
• Sản phẩm: Bộ nguồn điện DC hai chiều lập trình Matrix MPB-10000S-100-340  (Xem sản phẩm)
• Ứng dụng: Mô phỏng điện áp, dòng điện cấp cho motor cánh quạt drone
• Mục tiêu thử nghiệm: Đối chiếu tốc độ vòng xoay (RPM) thực tế của motor với thông số thiết kế ban đầu, trước khi cho drone bay thử nghiệm thực tế

Sử dụng nguồn DC lập trình trong nghiên cứu Drone

Trong quá trình nghiên cứu và phát triển drone, một trong những bước kiểm tra quan trọng trước khi bay thử nghiệm thực tế là xác nhận motor cánh quạt vận hành đúng tốc độ vòng xoay (RPM) theo thiết kế. Thay vì lắp pin thật và bay thử ngay — vốn tiềm ẩn rủi ro nếu motor hoặc ESC chưa được kiểm tra kỹ — đội ngũ kỹ thuật có thể dùng một bộ nguồn lập trình để mô phỏng chính xác điện áp và dòng điện mà pack pin sẽ cấp cho motor, từ đó quan sát và đo tốc độ vòng xoay trong điều kiện kiểm soát tại phòng lab.

Bộ nguồn MPB-10000S-100-340 của Matrix là giải pháp phù hợp cho bài toán này. Đây là bộ nguồn DC hai chiều, được điều khiển bằng vi xử lý, tích hợp cả chức năng cấp nguồn (source) và tải điện tử tái tạo (regenerative sink) trong cùng một thiết bị. Nhờ ứng dụng công nghệ bán dẫn SiC thế hệ thứ ba, MPB-10000S-100-340 cho phép chuyển đổi siêu tốc giữa chế độ nguồn và chế độ tải mà không gây vọt lố điện áp hay dòng điện — điều này giúp mô phỏng sát với đặc tính thực tế của pack pin khi motor tăng/giảm tốc đột ngột, thay vì chỉ cấp một mức điện áp cố định.

Với dải công suất lên đến 18kW trong thiết kế 3U gọn nhẹ, MPB-10000S-100-340 hỗ trợ đầy đủ các chế độ vận hành CV/CC/CP cùng khả năng điều chỉnh thời gian tăng/giảm (rise/fall time) cho điện áp và dòng điện — cho phép đội kỹ thuật dựng lại đúng đường cong điện áp/dòng điện mà motor sẽ nhận từ pin thật trong từng giai đoạn bay (cất cánh, hành trình, hạ cánh). Đặc biệt, tính năng mô phỏng pin (battery simulation) với hơn 10 đường cong đặc tính pin có sẵn và có thể tùy chỉnh giúp việc dựng lại profile pin của drone trở nên chính xác và nhanh chóng hơn nhiều so với việc dùng pin thật để test lặp lại nhiều lần.

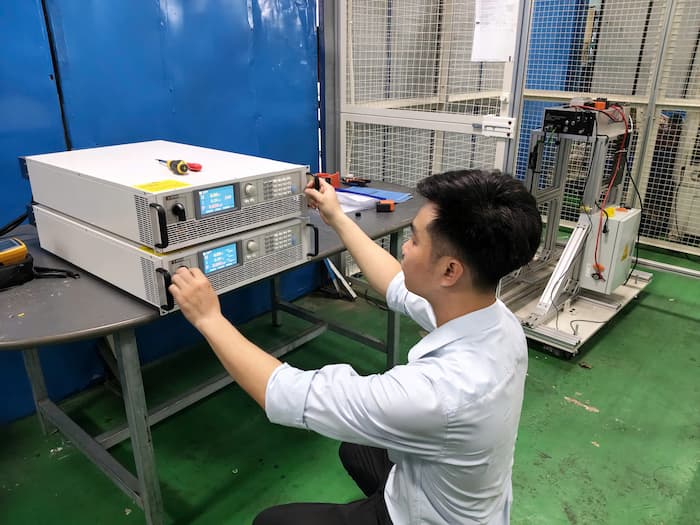

Kỹ sư Lidinco bàn giao thiết bị tại nhà máy khu vực Bình Dương

Tính năng nổi bật MPB-10000S-100-340

• Ứng dụng công nghệ bán dẫn SiC thế hệ 3, truyền năng lượng hai chiều với hiệu suất tái tạo lên đến 95%
• Thiết kế 3U nhỏ gọn, mật độ công suất cao lên đến 18kW
• Dải điện áp đầu ra rộng, hỗ trợ đầy đủ chế độ CV/CC/CP
• Tích hợp máy phát hàm (function generator) tạo dạng sóng tùy chỉnh
• Hỗ trợ kiểm tra theo trình tự: 50 trình tự, mỗi trình tự 20 bước — phù hợp bài test lão hóa (aging) và ứng suất (stress) tự động cho motor/ESC
• Mô phỏng pin với hơn 10 đường cong đặc tính có sẵn, tùy chỉnh được theo pack pin thực tế của drone
• Hệ thống bảo vệ toàn diện: OVP/OCP/OPP/OTP đảm bảo an toàn cho cả thiết bị test và motor
• Bù sụt áp từ xa (remote compensation), tăng độ chính xác đo lường khi dùng dây cáp nối dài
• Kết nối đa giao diện: RS232/RS485/LAN/CAN, hỗ trợ giao thức SCPI và Modbus
• Hỗ trợ ghép nối song song lên đến 36 máy để mở rộng công suất khi cần test motor công suất lớn hơn

Lợi ích khi áp dụng vào quy trình test motor drone

• Việc dùng MPB-10000S-100-340 để mô phỏng nguồn cấp cho motor cánh quạt giúp đội R&D:
• Kiểm tra tốc độ vòng xoay thực tế so với thiết kế ban đầu trong môi trường kiểm soát, không phụ thuộc vào pin thật
• Phát hiện sớm sai lệch giữa thông số thiết kế và vận hành thực tế của motor/ESC trước khi rủi ro xảy ra trên không
• Lặp lại bài test nhiều lần với cùng một profile điện áp/dòng điện chuẩn, giảm sai số do pin xuống cấp qua các lần sạc/xả
• Rút ngắn thời gian và chi phí thử nghiệm so với việc bay thử trực tiếp ngay từ đầu

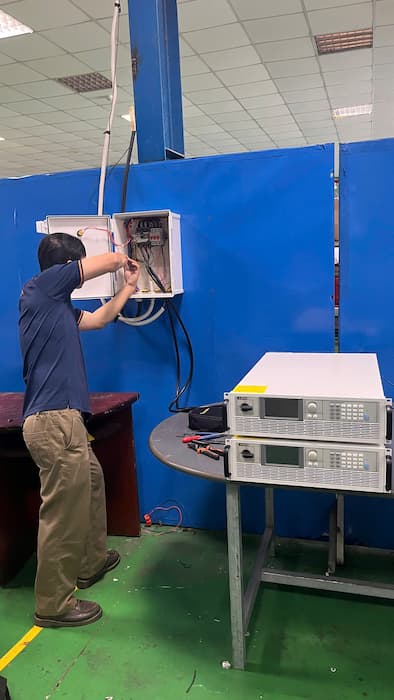

Kỹ sư Lidinco lắp đặt thiết bị tại nhà máy
