Bật mí 05 lỗi của ô tô có thể khắc phục bằng máy hiện sóng

Máy hiện sóng đã trở thành một trong những thiết bị không thể thiếu trong bộ đồ nghề kỹ thuật của các kỹ thuật viên sửa chữa ô tô hiện đại nhờ vào sự tiện dụng, đa năng của nó. Hiện nay, các thương hiệu chuyên cung cấp máy hiện sóng hàng đầu đã cho ra đời nhiều dòng máy hiện sóng chuyên dụng cho sửa chữa ô tô, thiết bị cho phép đo lường từ việc khắc phục các sự cố cơ bản cho đến các nền tảng phân tích chuyên sâu, đáp ứng nhu cầu đa dạng của các kỹ sư và kỹ thuật viên

Tuy nhiên, việc chọn mua máy hiện sóng để sửa chữa ô tô cũng cần cân nhắc nhiều yếu tố quan trọng để đảm bảo hiệu quả công việc và không bị phát sinh chi phí quá mức khi chọn mua thiết bị. Trong bài viết này, hãy cùng Lidinco tìm hiểu cũng lỗi của ô tô mà bạn có thể dễ dàng khắc phục bằng máy hiện sóng, cũng như tìm hiểu các dòng oscilloscope sửa ô tô đang được chọn lựa phổ biến trên thị trường nhé

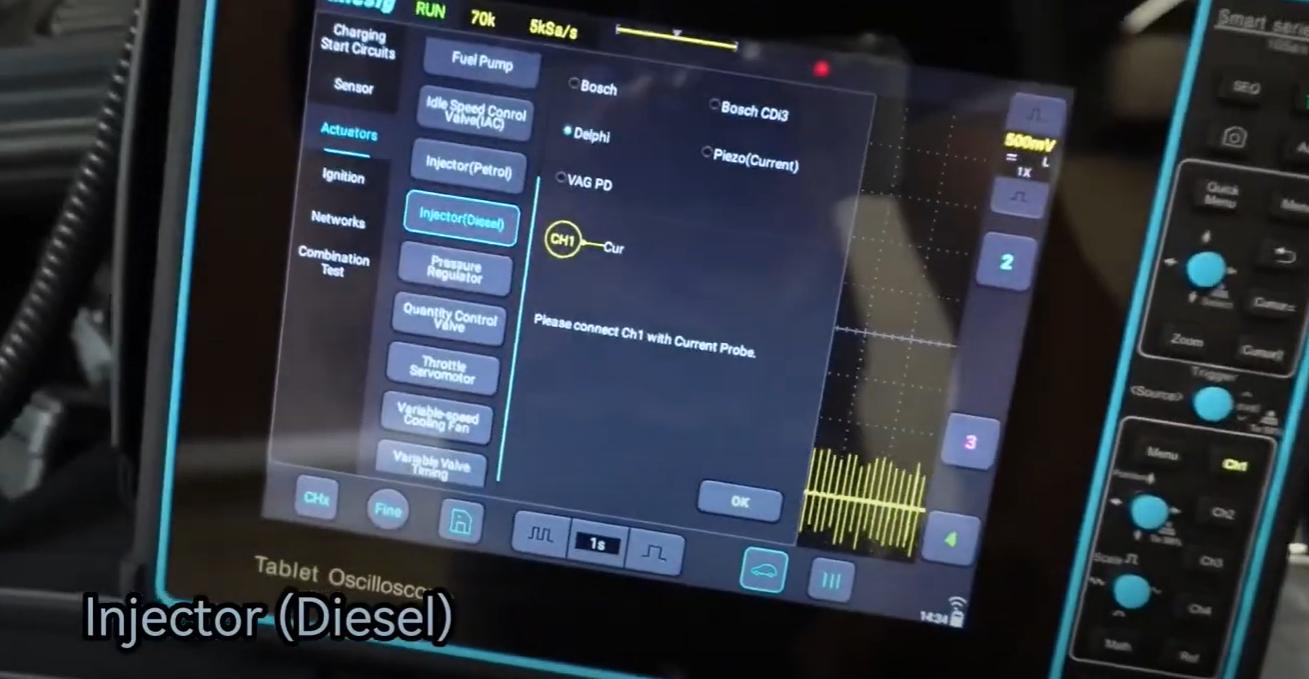

Hình ảnh sửa chữa bằng máy hiện sóng Micsig SATO Series


Vai trò quan trọng của máy hiện sóng trong thiết kế xe

Máy hiện sóng sửa chữa ô tô là thiết bị thiết yếu giúp các kỹ sư gỡ lỗi và xác nhận hoạt động của các linh kiện điện tử, hệ thống con và toàn bộ hệ thống trong xe. Thông qua việc hiển thị và phân tích tín hiệu điện, máy cho phép các chuyên gia nghiên cứu sâu vào hoạt động của các thiết bị điện tử phức tạp.

Máy hiện sóng sẽ giúp bạn trong cả các công việc ở phòng thí nghiệm và thử nghiệm thực tế tại hiện trường, bao gồm

• Gỡ lỗi và xác nhận thiết bị điện tử trong ECU,
• Kiểm tra cảm biến và bộ dẫn động,
• Tối ưu hóa hiệu suất năng lượng của biến tần kéo và bộ sạc xe điện,
• Đánh giá tính toàn vẹn tín hiệu của các mạng trên xe như CAN và Ethernet ô tô,
• Xác định nguồn gây nhiễu điện, cùng với khả năng tự động hóa các kiểm tra và ghi lại kết quả

Đây là một loạt các tính năng mà bạn có thể sử dụng máy hiện sóng để kiểm tra, để hiểu hơn về từng tính năng mời bạn đọc tiếp phần tiếp theo của bài viết

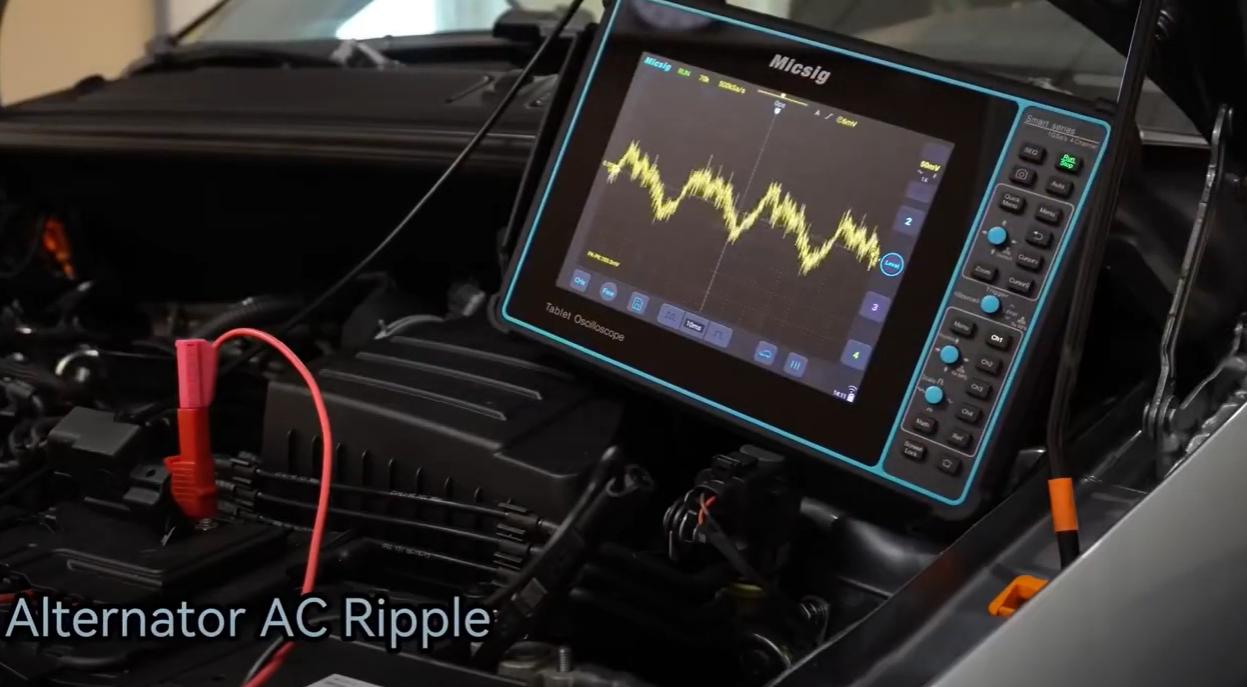

Hình ảnh sửa chữa bằng máy hiện sóng Micsig SATO Series

Đâu là dòng máy hiện sóng tối ưu cho việc sửa chữa ô tô

Máy hiện sóng được chia làm 02 loại chính là máy hiện sóng để bàn và máy hiện sóng cầm tay. Vì sửa chữa ô tô là một công việc đòi hỏi bạn phải thực hiện liên tục ở hiện trường do đó các dòng máy hiện sóng để bàn với dây nhợ vướng víu khó có thể vận hành một cách hiệu quả được thay vào đó các dòng máy hiện sóng cầm tay nhỏ gọn, linh hoạt, chịu được điều kiện môi trường làm việc khắc nghiệt sẽ là một lựa chọn tin cậy hơn

Do đó, để tối ưu nhất cho việc sửa chữa ô tô bạn nên tham khảo các dòng máy hiện sóng cầm tay. Lidinco đã có một bài phân tích về những ưu điểm, nhược điểm của máy hiện sóng cầm tay và để bàn từ đó rút ra được việc nên chọn máy hiện sóng cầm tay hay để bàn cho các ứng dụng cụ thể. Bạn cũng có thể tham khảo thêm ở bài viết để hiểu hơn về những điểm khác nhau của hai thiết bị này

Các lỗi của ô tô có thể sữa chữa nhanh chóng bằng máy hiện sóng

Ứng dụng chuyên biệt trong kiểm tra ECU

Máy hiện sóng phát huy giá trị đặc biệt trong việc gỡ lỗi các bộ vi điều khiển, giao diện, bộ nhớ và chuỗi tín hiệu analog tạo nên ECU (Electronic Control Unit). Thiết bị được sử dụng để kiểm tra đường ray điện, đo đồng hồ, quan sát quá trình khởi động và khắc phục các vấn đề về nhiễu.

Trong ECU, việc liên lạc thường được xử lý thông qua các bus như I2C và SPI, và máy hiện sóng được trang bị chức năng phù hợp có thể giải mã và kích hoạt các giao thức này một cách dễ dàng. Các bộ điều khiển hiện đại còn tích hợp nhiều giao diện tốc độ cao tương tự như trong các máy chủ hiện đại, chẳng hạn như PCIe và DDR, đòi hỏi máy hiện sóng hiệu suất cao để xác thực tính toàn vẹn tín hiệu.

Kiểm tra cảm biến và bộ dẫn động ô tô

Các dòng xe hơi hiện đại ngày nay hoạt động phụ thuộc vào hàng loạt cảm biến, động cơ, công tắc và bộ dẫn động khác nhau. Máy hiện sóng ô tô giúp các kỹ sư kiểm tra chất lượng tín hiệu và mối quan hệ thời gian giữa các tín hiệu này. Một oscilloscope có 4 kênh đo trở lên cung cấp khả năng hiển thị toàn diện cho các hệ thống phức tạp hơn.

Máy hiện sóng tín hiệu hỗn hợp (MSO - Mixed Signal Oscilloscope), được trang bị các kênh đo logic kỹ thuật số, cho phép các kỹ sư kiểm tra miền thời gian trên 16 công tắc hoặc bộ dẫn động trở lên cùng một lúc. Đối với các hệ thống cơ điện, độ dài bản ghi dài và chế độ cuộn rất hữu ích để nắm bắt hoạt động của hệ thống trong thời gian dài hơn.

Phân tích công suất và quản lý năng lượng

Quản lý năng lượng điện luôn là thách thức lớn đối với các nhà thiết kế xe từ xưa đến nay, nhưng với việc điện khí hóa hệ thống truyền động rộng rãi, việc tối ưu hóa quản lý năng lượng đã trở nên quan trọng hơn bao giờ hết. Các phép đo công suất chính xác bằng máy hiện sóng đòi hỏi đo đồng thời điện áp và dòng điện, vì vậy các que đo điện áp và dòng điện ổn định với định mức và phạm vi thích hợp là yếu tố quan trọng. Bộ chuyển đổi điện ba pha như biến tần kéo EV có độ phức tạp cao hơn với nhiều kênh và nhiều phép tính hơn do với các dòng xe đời trước

Các nhà sản xuất máy hiện sóng sửa chữa ô tô hiện đại thường tích hợp (hoặc cung cấp kèm) các phần mềm chuyên dụng để phân tích các hệ thống biến tần, động cơ và truyền động, giúp giảm thiểu các vấn đề về đo lường bằng cách tự động hóa việc thiết lập và tính toán.

Mạng trong xe và bus nối tiếp

Trong cả xe động cơ đốt trong và xe điện, các bus kỹ thuật số như CAN, LIN và FlexRay được sử dụng để đơn giản hóa hệ thống dây điện và cung cấp các tính năng an toàn, tiện lợi, tiên tiến. Đầu ra cảm biến analog đã được thay thế bằng các bus như SENT và PSI5. Tốc độ dữ liệu ngày càng tăng cùng với các công nghệ mạng như Ethernet ô tô và các tiêu chuẩn CAN và MIPI mới nổi, nhằm hỗ trợ các tính năng lái nâng cao và phức tạp trong buồng lái.

Máy hiện sóng chuyên dụng cho sửa chữa ô tô cho phép các kỹ sư giải mã các giao thức này và kích hoạt chúng để xác nhận giao tiếp thích hợp cũng như quan sát thời gian giữa lưu lượng bus và các tín hiệu khác. Đối với công nghệ mạng tốc độ cao, máy hiện sóng hiệu suất cao giúp các nhà thiết kế đáp ứng được những tiêu chuẩn khắt khe về chất lượng tín hiệu.

Phân tích nhiễu điện và kiểm tra EMI

Ngay từ những ngày đầu của ngành công nghiệp ô tô, nhiễu điện bức xạ và dẫn truyền đã đặt ra những thách thức lớn cho các kỹ sư nghiên cứu và phát triển sản phẩm. Các phương tiện giao thông ngày nay có thể tạo ra một luồng nhiễu điện đáng kể. Các nhà thiết kế ô tô phải đối mặt với thử thách cho phép nhiều giao thức truyền thông không dây, mạng dữ liệu tốc độ cao và biến tần kéo điện áp cao cùng tồn tại mà không gây xung đột nội bộ khi xe vận hành

Các dòng máy hiện sóng ô tô cao cấp cung cấp khả năng phân tích phổ đồng bộ, đa kênh để khắc phục sự cố miền hỗn hợp một cách hiệu quả.

Tính linh hoạt vận hành giữa phòng thí nghiệm và thử nghiệm thực tế

Khả năng đưa máy hiện sóng vào hiện trường có thể giúp kiểm tra hoặc khắc phục sự cố trong điều kiện lái xe thực tế. Máy hiện sóng cầm tay thường nặng dưới 2 kg và dễ dàng mang theo để kiểm tra bên trong và xung quanh xe nên rất thuận tiện cho công việc này

Ví dụ, Siglent SHS810X là máy hiện sóng cầm tay có tính di động cao, hoạt động ổn định bằng pin, rất tiện lợi cho công việc sửa chữa tại hiện trường. Tuy nhiên, một số nhiệm vụ đòi hỏi nhiều sức mạnh xử lý hơn (như trong việc nghiên cứu phát triển sản phẩm tại phòng thí nghiệm) các dòng máy hiện sóng để bàn sẽ cung cấp nhiều mức hiệu suất khác nhau, hoàn hảo cho bàn làm việc cá nhân hoặc trạm thí nghiệm chuyên nghiệp. Tất cả đều sử dụng cùng một giao diện người dùng, giúp các kỹ sư dễ dàng chuyển đổi giữa các tác vụ khác nhau.

Vì máy hiện sóng ô tô phải thực hiện nhiều phép đo khác nhau trên nhiều loại thiết bị nên chúng yêu cầu nhiều loại que đo khác nhau. Hầu hết các máy hiện sóng đều có que đo điện áp nối đất, nhưng nhiều ứng dụng yêu cầu que đo điện áp vi sai hoặc que đo dòng điện chuyên dụng để đảm bảo độ chính xác cao.

Lập hồ sơ và chia sẻ kết quả đo

Tự động hóa kiểm tra thông qua máy tính giúp các kỹ sư thoát khỏi các công việc kiểm tra lặp đi lặp lại và không hiệu quả. Các tiện ích để lập hồ sơ, chia sẻ và lưu trữ kết quả kiểm tra cũng giúp đơn giản hóa quy trình kỹ thuật đáng kể.

Một số máy hiện sóng ô tô cung cấp giao diện có thể lập trình hoạt động qua USB và LAN, tạo điều kiện thuận lợi cho việc tích hợp vào hệ thống kiểm tra tự động. Đây cũng là một điểm mà bạn nên lưu ý khi chọn mua máy hiện sóng cho công việc này

Hướng dẫn chọn máy hiện sóng ô tô phù hợp

Khi chọn máy hiện sóng ô tô cho nhu cầu phát triển hệ thống điện tử của bạn, cần xem xét các thông số kỹ thuật và tính năng quan trọng sau đây.

• Băng thông và tốc độ lấy mẫu: xác định tần số tối đa của tín hiệu có thể được đo chính xác - đối với cảm biến nhiệt độ, công tắc cơ điện và bộ dẫn động, băng thông tương đối thấp là đủ, nhưng đối với các tín hiệu bên trong ECU, nên sử dụng băng thông hàng trăm MHz hoặc thậm chí có thể lên đến hàng GHz
• Số kênh: đây cũng là một thông số khá quan trọng trong việc sửa chữa ô tô vì nhiều phép đo có thể được thực hiện với một hoặc hai kênh, nhưng những vấn đề phức tạp hơn sẽ dễ chẩn đoán hơn nhờ khả năng quan sát nhiều tín hiệu đồng thời, và máy hiện sóng tín hiệu hỗn hợp có thể mở rộng khả năng hiển thị bằng cách thêm các kênh logic kỹ thuật số.
• Độ dài bản ghi: xác định lượng thời gian mà máy hiện sóng có thể ghi lại cho một tốc độ mẫu cụ thể, cần lưu ý rằng độ dài bản ghi dài có nghĩa là có nhiều dữ liệu hơn, vì vậy hãy xem xét cách công cụ giúp bạn tìm kiếm và phân tích dữ liệu đó để chọn thiết bị có thông số độ dài bản ghi phù hợp
• Khả năng giải mã bus: một số dạng như CAN, LIN và FlexRay là chìa khóa để khắc phục sự cố hệ thống xe hiệu quả.
• Tính năng phân tích công suất: rất quan trọng trong thiết kế của hầu hết các loại xe, đặc biệt quan trọng hơn trong xe điện, và máy hiện sóng ngày nay bao gồm các khả năng phân tích công suất tích hợp từ tính toán kênh cơ bản đến phân tích tổn hao chuyển mạch và phân tích công suất 3 pha.

Giới thiệu 3 mẫu máy hiện sóng cầm tay chất lượng cho sửa chữa ô tô

Máy hiện sóng ô tô Micsig ATO3004

Máy hiện sóng sữa chữa ô tô dòng ATO đến từ thương hiệu Micsig là một trong những dòng máy hiện sóng mạnh mẽ được thiết kế riêng cho bảo dưỡng và chẩn đoán lỗi ô tô. Nó được trang bị nhiều chức năng chẩn đoán ô tô chuyên nghiệp hỗ trợ kiểm tra Mạch sạc/khởi động, cảm biến, bộ truyền động, đánh lửa, mạng (CAN L/H, CAN FD, LIN, Flexray, K line), thử nghiệm kết hợp. Các chức năng giải mã Bus RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C cho khả năng phân tích linh hoạt và mạnh mẽ. Đi kèm theo đó máy hiện sóng cầm tay này được trang bị màn hình độ nét cao, kích thước 10,1 inch và pin lithium tích hợp có thời lượng sử dụng hơn năm giờ.

Micsig ATO3004 được trang bị đến 4 kênh đo, băng thông tối đa 300MHz, tốc độ lấy mẫu tối đa 2GSa/giây và độ sâu bộ nhớ tối đa 220Mpts cho khả năng làm việc và phân tích dữ liệu dễ dàng, trung thực. Thiết bị được cung cấp năng lượng bởi hệ thống đa nhiệm SigtestUI™, cung cấp giao diện người dùng được thiết kế dành riêng cho các thiết bị kiểm tra, vận hành trực quan như sử dụng điện thoại thông minh, do đó giúp việc sửa chữa, bảo trì xe thuận tiện, đơn giản hơn

Máy hiện sóng tablet Micsig SATO1004, 100MHz, 4 CH

SATO1004 cũng là một dòng máy hiện sóng chuyên dụng cho việc bảo trì, sữa chữa ô tô đến từ thương hiệu Micsig. Máy đo này được trang bị nhiều chức năng chuyên nghiệp như mạch sạc/khởi động, cảm biến, bộ truyền động, đánh lửa, mạng (CAN L/H, CAN FD, LIN, Flexray, K line), thử nghiệm kết hợp cho việc sửa chữa kể cả xe điện lẫn các động cơ chạy bằng xăng, dầu bằng các gói phần mềm tích hợp sẵn trong thiết bị

Với kích thước vô cùng nhỏ gọn đi kèm đó là màn hình lớn 8 icnh và trang bị viên pin với dung lượng 7500mAh cung cấp thời lượng sử dụng lên đến 5 giờ mang đến sự thoải mái khi làm việc. Ngoài ra, SATO1004 cũng được trang bị bộ thông số kỹ thuật ổn định gồm băng thông 100Mhz, 4 kênh đo, tốc độ lấy mẫu 1Gsa/s cho khả năng vận hành nhanh chóng ổn định

Máy hiện sóng cầm tay Siglent SHS810X 100Mhz 2 kênh

SHS810X là dòng máy hiện sóng cầm tay chất lượng cao đến từ thương hiệu Siglent với khả năng đo lường đa năng 5-trong-1 cho phép thiết bị hoạt động như một máy hiện sóng 2 kênh, đồng hồ vạn năng true-rms, Bộ ghi dữ liệu, thiết bị kiểm tra Serial Trigger và Decode, Phân tích phổ FFT. Cho phép SHS810X trở thành một thiết bị vô cùng mạnh mẽ trong việc kiểm tra và sửa chữa các lỗi trên ô tô

Bộ thông số kỹ thuật cơ bản của SHS810X cũng vô cùng ấn tượng với băng thông 100Mhz, tốc độ lấy mẫu 1Gsa/s, độ sâu bộ nhớ 12Mpts (single channel mode), tốc độ chụp sóng lên đến 400.000wfm/s (ở sequence mode) giúp việc phân tích và hiển thị tín hiệu dễ dàng, nhanh chóng, chi tiết hơn

Mua máy hiện sóng ở đâu uy tín

Nếu bạn đang nhu cầu mua máy hiện sóng cho công việc sửa chữa, học tập, nghiên cứu bạn có thể tham khảo thêm sản phẩm và dịch vụ tại Lidinco. Chúng tôi có kinh nghiệm cung cấp thiết bị đo lường điện với kinh nghiệm hơn 15 năm trên thị trường, đảm bảo mang đến cho bạn các dòng máy chính hãng, chất lượng với mức giá tốt nhất, Lidinco cung cấp đa dạng các dòng máy hiện sóng đến từ các thương hiệu hàng đầu như Tektronix, Keysight, Siglent, R&S… với mức giá cạnh tranh

Vui lòng liên hệ cho Lidinco theo thông tin bên dưới kèm nhu cầu của bạn, đội ngũ kỹ sư nhiều kinh nghiệm đến từ Lidinco sẽ hỗ trợ bạn tận tình

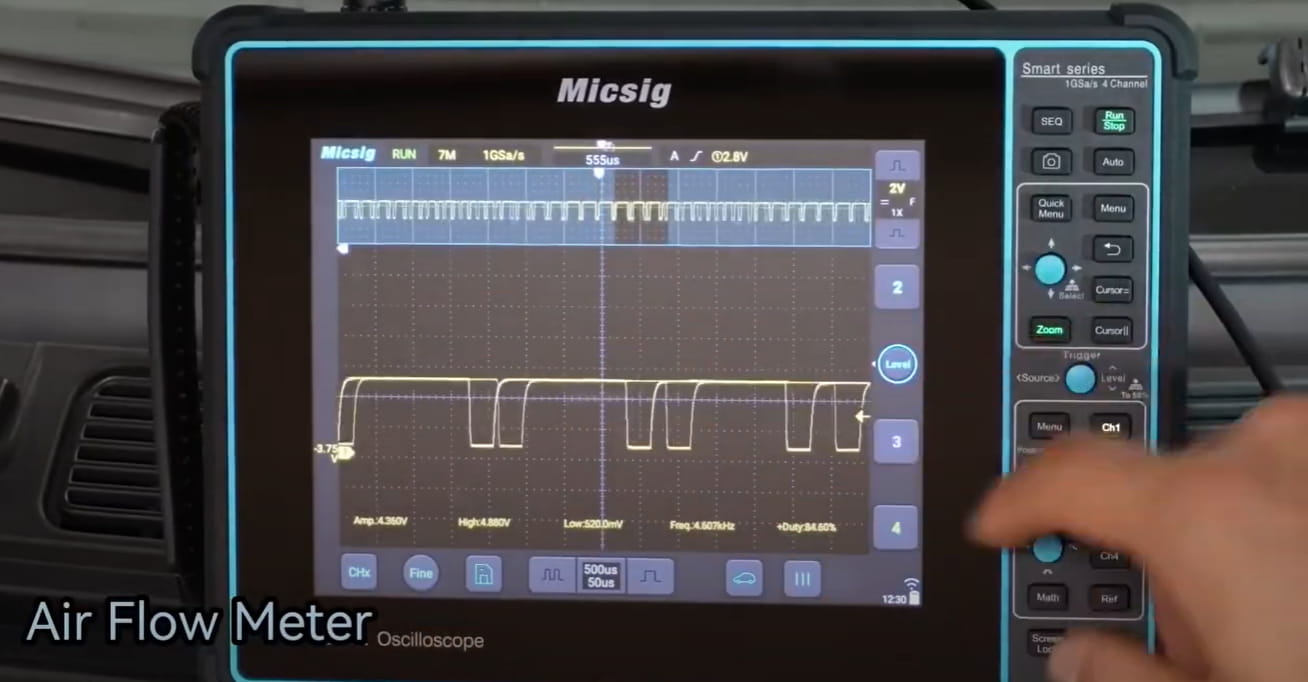

Đo dòng không khí trong ô to bằng máy hiện sóng Micsig SATO Series
