Thiết bị phát xung Siglent SDG3202X 200 MHz

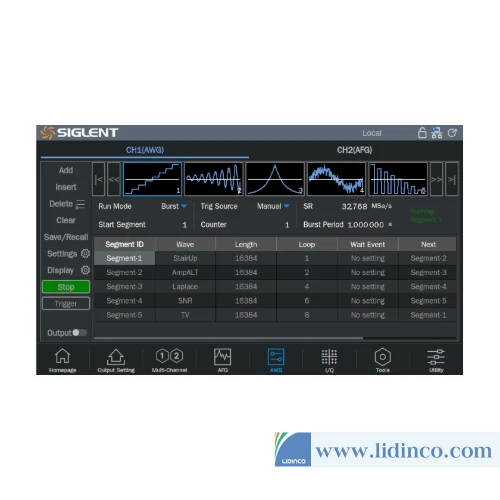

Tạo Tín Hiệu Tùy Ý Và Phức Tạp Nâng Cao

Với 196 dạng sóng tùy ý tích hợp sẵn cùng bộ nhớ sâu lên đến 40 Mpts mỗi kênh, SDG3202X cung cấp khả năng lưu trữ và tái tạo chính xác các tín hiệu phức tạp. Máy còn có chế độ sequence linh hoạt, cho phép người dùng định nghĩa thứ tự phát và số lần lặp cho từng đoạn dạng sóng — lý tưởng cho các kịch bản kiểm tra tùy chỉnh và lặp lại.

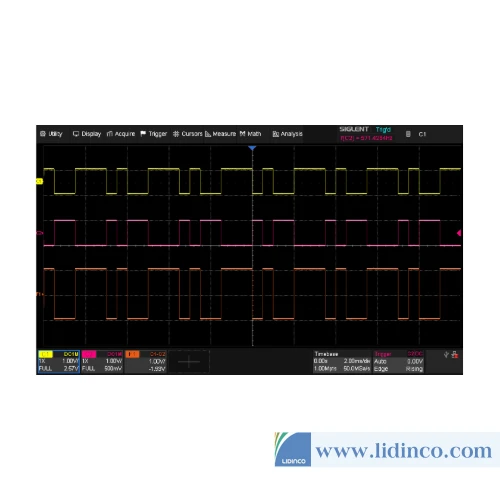

Đầu Ra Tín Hiệu PRBS

Máy hỗ trợ đầu ra tín hiệu PRBS lên đến 120 Mbps, tạo tín hiệu IQ băng gốc và trung tần với tốc độ ký hiệu (symbol rate) từ 250 đến 50 MSymb/s, cùng nhiều loại điều chế đa dạng như AM, DSB-SC, FM, PM, FSK, ASK, PSK và PWM. Với chế độ Sweep và Burst tích hợp sẵn,  SDG3202X hỗ trợ toàn diện nhiều môi trường kiểm tra khác nhau — từ giáo dục, R&D đến kiểm tra thiết bị công suất công nghiệp.

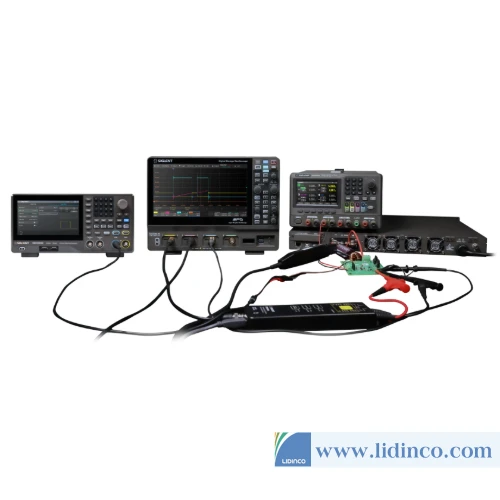

Kiểm Tra Xung Kép Cho Bán Dẫn Công Suất

Kiểm tra xung kép (double-pulse) rất quan trọng trong việc phân tích hành vi động của các thiết bị bán dẫn công suất như IGBT và SiC MOSFET, đặc biệt để đánh giá tổn thất switching và đặc tính dẫn điện. SDG3202X mang lại nền tảng lý tưởng cho ứng dụng này.

Với khả năng theo dõi kênh và đồng bộ pha, người dùng có thể kiểm soát chính xác độ rộng xung và khoảng thời gian để mô phỏng hành vi switching thực tế. Kết hợp với điều khiển từ xa qua USB/LAN và đồng bộ hóa máy hiện sóng, SDG3000X giúp đơn giản hóa việc xây dựng hệ thống kiểm tra tự động — nâng cao cả hiệu quả kiểm tra lẫn độ tin cậy dữ liệu.

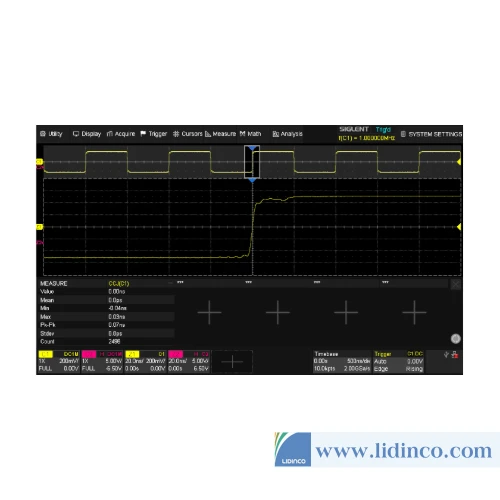

Tạo Tín Hiệu Độ Trung Thực Cao

Công nghệ EasyPulse của SDG3202X được tối ưu hóa cho việc tạo tín hiệu xung. Máy có khả năng tạo xung hẹp tới 8ns với cạnh lên/xuống nhanh, ổn định ngay cả khi tần số thay đổi. Máy cho phép điều chỉnh chi tiết, phạm vi rộng về thời gian cạnh và độ rộng xung, là công cụ lý tưởng để tạo tín hiệu xung độ chính xác cao.

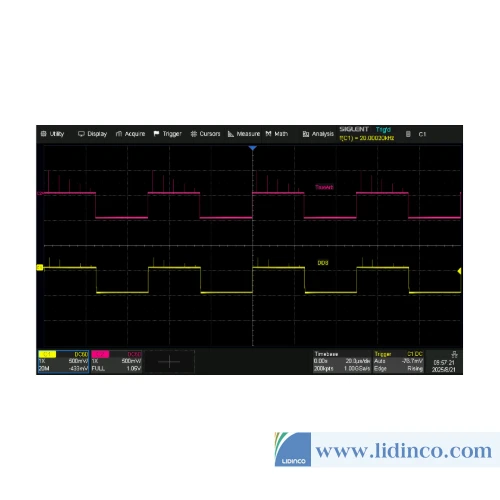

Đầu Ra Tín Hiệu Chính Xác

Công nghệ TrueArb cho phép tạo dạng sóng theo từng điểm (point-by-point) trên dải lấy mẫu từ 10 mSa/s đến 600 MSa/s, duy trì tính toàn vẹn dạng sóng trong khi mang lại jitter cực thấp (xuống đến 150ps) và tổng méo hài (THD) dưới 0,075%, đảm bảo độ trung thực tín hiệu vượt trội.

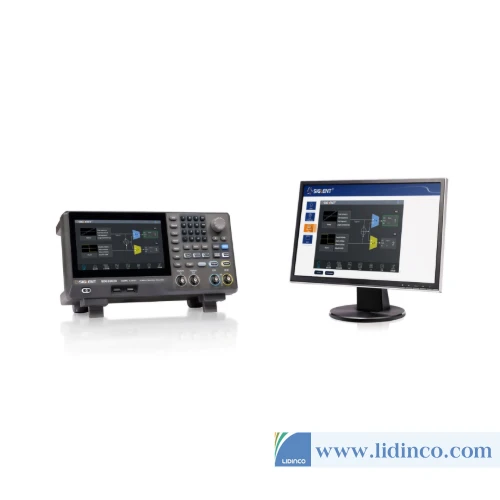

Trải Nghiệm Người Dùng Thông Minh

Được trang bị màn hình cảm ứng 7 inch, SDG3202X cho phép thiết lập thông số và xem tín hiệu trực quan. Máy hỗ trợ nhập script MATLAB và Python, cùng liên kết máy hiện sóng để tự động hiệu chuẩn. Bộ đếm tần số độ chính xác cao tích hợp sẵn, cùng nhiều giao diện kết nối như LAN, USB, GPIB, và WebServer tích hợp sẵn, đảm bảo truy cập từ xa dễ dàng và đồng bộ hóa giữa nhiều thiết bị — hợp lý hóa quy trình làm việc và nâng cao năng suất.
