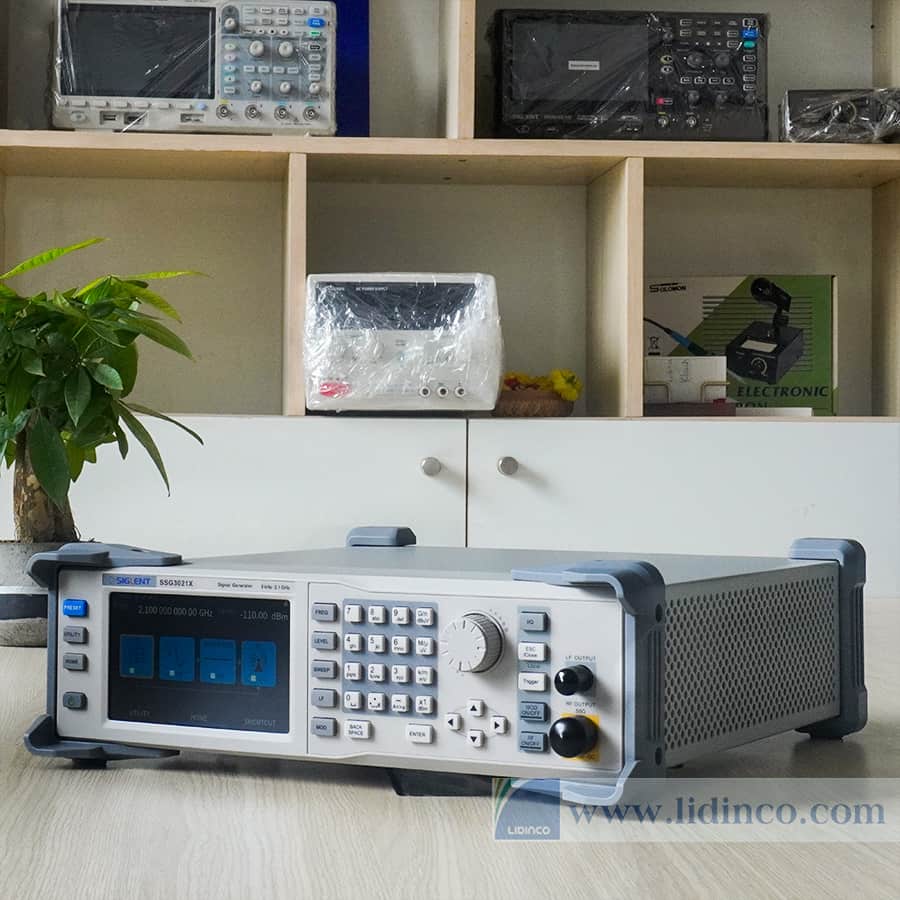

Máy phát tín hiệu RF Siglent SSG3021X

Mô tả chung máy phát tín hiệu RF SSG3021X

Máy phát tín hiệu RF SSG3021X thuộc series máy phát tín hiệu SSG3000X của Siglent với khả năng phát dải tần số từ 9kHz đến 3,2GHz. Thiết bị cho cung cấp các phép điều chế tương tự như AM, FM, PM và xung.

Ngoài ra, khi sử dụng chung với máy phát xung thuộc series SDG6000X của Siglent chúng còn có khả năng điều chế các tín hiệu IQ. Máy phát tín hiệu RF thường được sử dụng cho các công việc R&D, giáo dục và sản xuất

Thông số kỹ thuật máy phát tín hiệu RF SSG3021X

Dải tần số: Chế độ CW 9kHz ~ 2,1HGz
Độ phân giải tần số: 0,01Hz
Độ phân giải biên độ: 0,01 dB
Độ chính xác: <0,7 dB (typ.)
Nhiễu pha: -110 dBc/Hz @1 GHz ,offset 20 kHz (typ.)
Giải công suất ra:  -110 dBm đến +13 dBm
Dải tần: 6 dải
   – Dải 1: 9 kHz ≤ f ≤1 MHz
   – Dải 2: 1 MHz < f ≤250 MHz
   – Dải 3: 250 MHz < f ≤500 MHz
   – Dải 4: 500 MHz < f <1000 MHz
   – Dải 5: 1000 MHz ≤ f <2000 MHz
   – Dài 6: 2000 MHz ≤ f ≤3200 MHz
Tần số tham chiếu: 10MHz
Độ chính xác hiệu chuẩn ban đầu: <0,2 ppm
Tốc độ lão hóa tần số: <0,5 ppm / năm đầu, 3,0 ppm / 20 năm sau
Điều chế xung:  ≥70 dBc
Điều chế sóng: sine, vuông, răng cưa, DC
   – Sóng sine: 0.1 Hz ~ 1 MHz
   – Sóng vuông, răng cưa: 0,1 Hz ~ 20 kHz
   – Độ phân giải: 0,01 Hz
Cổng ra Conector RF: Trở kháng 50Ω, N Female
Cổng ra LF: Trở kháng 50Ω, BNC Female
Giao tiếp: USB host, USB device, LAN
Màn hình: TFT LCD cảm ứng 5 inch
Nguồn:  (AC) 100 V~240 V (±10%)
Nhiệt độ hoạt động:  0 ℃ to 50 ℃
Trọng lượng: 4,84 kg
