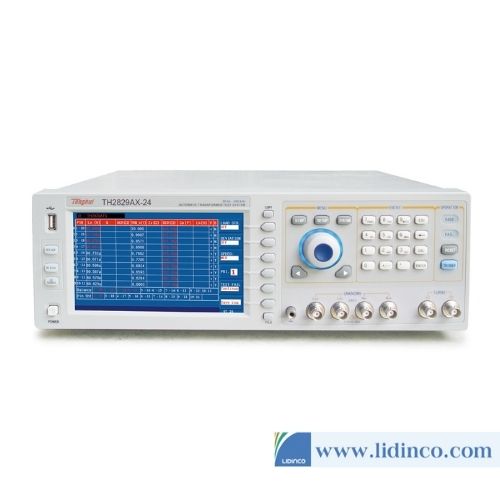

Máy kiểm tra cách điện biến áp Tonghui TH2829AX 200kHz

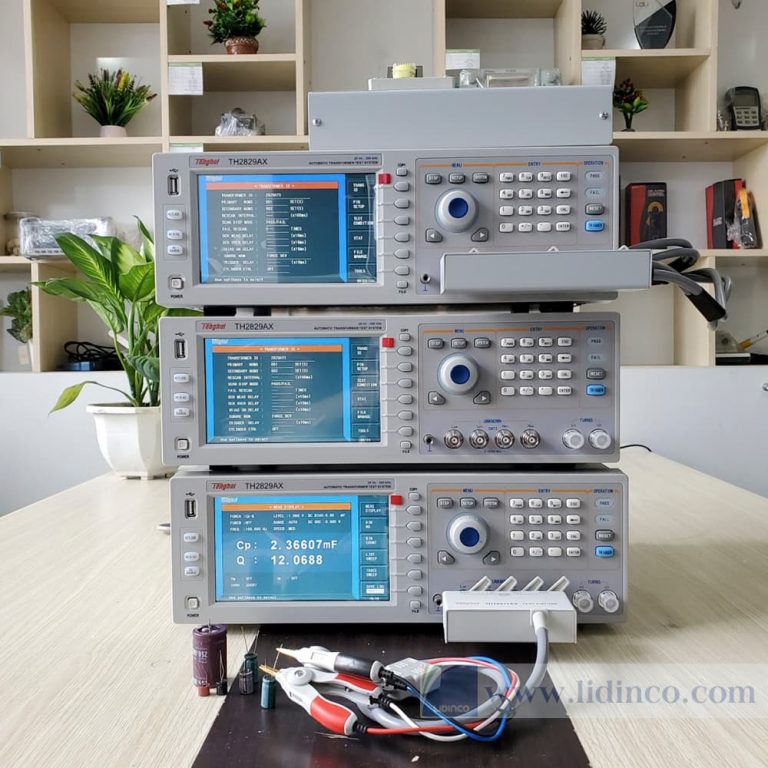

Giới thiệu máy kiểm tra cách điện biến áp Tonghui TH2829AX

Máy kiểm tra cách điện biến áp Tonghui TH2829AX là thiết bị đo kiểm linh kiện điện tử đa chức năng được thiết kế để phân tích và đánh giá chính xác các đặc tính điện của máy biến áp, cuộn dây, rơ-le và linh kiện thụ động. Sản phẩm được trang bị màn hình TFT LCD 7 inch, hỗ trợ tần số đo lên đến 1 MHz, tốc độ kiểm tra lên đến 75 lần/giây cùng khả năng quét và hiển thị kết quả trực quan. Thiết bị tích hợp nguồn phân cực, hỗ trợ đo điện trở một chiều (DCR), kiểm tra đặc tính đi-ốt và phân tích các thông số của máy biến áp có tỷ số vòng dây cao. Ngoài ra, sản phẩm còn sở hữu các chức năng phân tích thống kê Cpk, Cp, quản lý dữ liệu đo, kết nối LAN, RS232 và USB, đáp ứng hiệu quả nhu cầu kiểm tra chất lượng linh kiện trong sản xuất điện tử, nghiên cứu và phát triển sản phẩm, cũng như kiểm soát chất lượng tại các phòng thí nghiệm.

Các tính năng nổi bật của TH2829AX

■ Màn hình TFT LCD 7-inch với độ phân giải 800×RGB×480.
■ Tần số lên đến 1MHz, độ phân giải: 0.5mHz.
■ Mức tín hiệu: 5mV-2Vrms, tùy chọn mở rộng (2Vrms-10Vrms).
■ Tích hợp sẵn nguồn phân cực 0-100mA/0-10V, tùy chọn nguồn dòng phân cực 1A/2A.
■ Tốc độ đo kiểm siêu nhanh lên tới 75 lần/giây.
■ Khả năng dò tìm đặc tính phân cực thuận và ngược của đi-ốt.
■ Nâng cao khả năng kiểm tra máy biến áp có tỷ số vòng dây cao và ghép nối lỏng (weakly coupled).
■ Cải thiện khả năng kiểm tra điện trở một chiều (DCR).
■ Khả năng hiển thị toàn bộ kết quả quét kiểm tra chỉ trên một màn hình duy nhất.
■ Hệ thống ghi dấu thời gian (time stamping): cài đặt tệp bộ nhớ, độ lệch hiệu chuẩn và thời gian khấu trừ.
■ Sắp xếp và phân loại các thông số quét đã chọn.
■ Tự động kiểm tra các rơ-le trên gá kẹp quét (scanning fixture).
■ Phương pháp khấu trừ độ lệch linh hoạt.
■ Hỗ trợ nhiều cách xử lý đối với các trường hợp đánh giá lỗi (FAIL).
■ Chu kỳ kiểm tra thông số đơn lẻ nhằm đo kiểm các cuộn dây độc lập.
■ Tăng cường tính bảo mật: thiết lập mật khẩu phân quyền cho quản trị viên (administrator) và người vận hành (operator).
■ Tích hợp các chức năng phân tích thống kê thông minh: Cpk, Cp, Ck,...
■ Chức năng đọc mã vạch hỗ trợ chọn nhanh tệp cài đặt hoặc quản lý chủng loại sản phẩm đo kiểm.
■ Tùy chọn khả năng lập trình tệp thiết lập đo kiểm của thiết bị thông qua máy tính (PC).
■ Chế độ nâng cấp phần mềm trực tuyến: thông qua cổng USB HOST hoặc RS232.
■ Hỗ trợ kết nối mạng nhiều thiết bị thông qua giao diện mạng LAN.
■ Không gian lưu trữ: Bộ nhớ trong lưu trữ được 100 nhóm tệp cài đặt; Hỗ trợ lưu trên ổ USB ngoài lên đến 500 nhóm tệp cấu hình, xuất dữ liệu đo kiểm dưới định dạng CSV và hình ảnh dưới định dạng GIF.

Các ứng dụng của TH2829AX

■ Đo kiểm quét và phân tích đặc tính toàn diện cho máy biến áp xung (switching transformer).
■ Đo kiểm quét và phân tích đặc tính toàn diện cho máy biến áp mạng (network transformer).
■ Đo kiểm quét đa kênh cho các linh kiện thụ động rời rạc (L, R, C).
■ Đo kiểm quét đa kênh điện trở tiếp điểm và cuộn dây dẫn động rơ-le.
■ Đo kiểm quét đa kênh điện trở một chiều (DCR).
■ Đo kiểm và phân tích toàn diện nhiều linh kiện thụ động trong mạng lưới trở kháng
