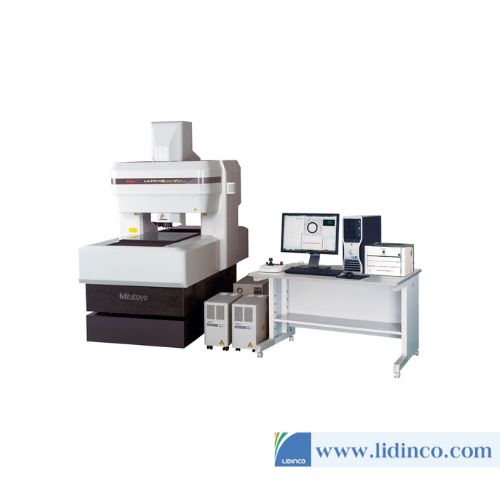

Máy đo 2D Mitutoyo QV-U404P1N-D

Name: Máy đo 2D Mitutoyo QV-U404P1N-D
Brand: Mitutoyo
SKU: QV-U404P1N-D
Price: 0VND VND
Availability: InStock
Rating: 0.00 (0 reviews)

Mã:

QV-U404P1N-D

0 đánh giá

Thương hiệu:

Mitutoyo

Bảo hành:

12 tháng

Giá: Liên hệ

Vui lòng liên hệ để kiểm tra tình trạng kho

Yêu cầu báo giá

Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

Điện thoại: (028).3977.8269
Email: sales@lidinco.com
Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

Điện thoại: (0222).730.0180
Email: bn@lidinco.com
Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh

Tư vấn kĩ thuật Miễn phí
Miễn phí vận chuyển Đơn hàng trên 3 triệu

Thông số kỹ thuật

Công nghệ: CNC VMM

Độ phân giải tỷ lệ: 0,0000003937″ / 0,00001mm

Môi trường: 68°F / 20°C

Loại máy ảnh: B&W CCD

Trường nhìn: 0,0016 x 0,0012 – 0,4937 x 0,3701″ / 0,04 x 0,03 – 12,54 x 9,4 mm

Trường nhìn Khả năng lặp lại: 3σ=0,2µm

Khả năng lấy nét tự động lặp lại: σ=0,4µm

Loại thu phóng: Tháp pháo bên trong

Độ phóng đại: 16x – 4800x

Áp suất không khí cần thiết: 0,5 Mpa – 0,9 Mpa

Lưu lượng không khí cần thiết: 300 L/phút (ANR)

Phạm vi trục X: 16″ / 400mm

Phạm vi trục Y: 16″ / 400mm

Phạm vi trục Z: 8″ / 200mm

Tải trọng tối đa của phôi: 88lbs / 40kg

Khối lượng (bao gồm giá đỡ và bộ điều khiển): 4741lbs / 2150kgs

Kích thước: 68 x 47 x 75″ (1735 x 1190 x 1910mm)

Mô tả sản phẩm
Phụ kiện

Giới thiệu máy đo 2D Mitutoyo QV-U404P1N-D

Hệ thống đo thị lực Mitutoyo Quick Vision Ultra hoàn thành các nhiệm vụ đòi hỏi khắt khe trong phép đo dựa trên thị lực có độ chính xác cao. Sử dụng hệ thống ổ trục không khí giúp giảm thiểu các lỗi chuyển động của giai đoạn, điều này giúp giảm đáng kể các lỗi do dao động dọc trục ảnh hưởng xấu đến hiệu suất động học. Tính năng lấy nét tự động đa hình ảnh giúp chọn tiêu điểm để phát hiện cạnh tối ưu. Dòng Quick Vision Ultra cho phép đo tiếp xúc và không tiếp xúc trên cùng một máy. Điều này đạt được bằng cách sử dụng máy ảnh để đo không tiếp xúc và đầu dò kích hoạt cảm ứng tùy chọn để đo tiếp xúc.

Giảm thiểu sai số về độ thẳng thông qua việc sử dụng hệ thống dẫn hướng tuyến tính chịu lực không khí chính xác
Thang đo mã hóa tuyến tính được làm bằng thủy tinh kết tinh với hệ số giãn nở gần như bằng 0 để giảm thiểu sai số do biến động nhiệt độ
Bù nhiệt độ tiêu chuẩn mang lại độ chính xác cao hơn trong môi trường nhiệt độ đầy thách thức
Thu phóng theo tháp có thể lập trình thay đổi hệ số phóng đại từ 1X thành 6X
Đèn vòng có thể lập trình (PRL) cho phép điều khiển và định hướng tốt để chiếu sáng phép đo tối ưu nhằm tăng cường cạnh của bề mặt nghiêng và các bước rất nhỏ
Ổn định độ chính xác hình học (nghĩa là độ thẳng của từng trục và độ vuông góc) để giảm hiệu ứng nhiệt
Lấy nét tự động theo dõi tùy chọn (TAF) duy trì tiêu điểm trong khi đo trên các bề mặt bộ phận bị cong vênh
Độ chính xác của mô hình này phù hợp với ISO10360-7:2011 (thông số kỹ thuật theo yêu cầu)
