Anechoic Chamber là gì?

Anechoic dịch nôm na là không có tiếng vọng lại, vậy Anechoic Chamber có thể hiểu theo nghĩa là một căn phòng không có tiếng vọng có thể hình dung tương tự với một dụng cụ đo âm thanh chính xác cao. Trong môi trường này mọi âm thanh phát ra không bị nhiễu hoặc phản xạ được xem là môi trường lý tưởng nhất cho các phép phân tích âm thanh

Trong môi trường tự do lí tưởng này, luật bình phương nghịch đảo sẽ hoạt động một cách hoàn hảo. Có nghĩa không có sự phản xạ âm thanh và không có nguồn âm thanh khác pha trộn, cứ mỗi lần tăng gấp đôi khoảng cách từ nguồn âm thanh, cường độ âm thanh sẽ giảm 6dB. Mỗi sự gia tăng tỉ lệ khoảng cách từ nguồn cho ra một mức giảm âm thanh theo tỉ lệ nghịch bình phương của sự gia tăng khoảng cách

Để môi trường tồn tại ở lí tưởng này, các thành của phòng phải có hệ sống hấp thụ âm thanh phải thống nhất ở mọi góc độ. Trong thực tế, thường một môi trường không có tiếng động hoàn toàn sẽ rất khó đạt được, nên vẫn sẽ có một số độ lệch so với thực tế nhưng không đáng kể

Giải pháp đo tiếng ồn động cơ ô tô

Xây dựng Anechoic Room

Để có thể xây dụng được Anechoic Room cần phải tính toán chi tiết rất nhiều yếu tố về âm học, cơ khí, điện tử, khí động học. Nói chính xác để có thể xây dụng Anechoic Room cần phải có những yếu tố dưới đây

Lựa chọn và xử lý các yếu tố liên quan đến tiếng vang
Tần số cắt
Mức tiếng ồn xong quanh và âm thanh trong phòng
Cách ly rung
Giảm tiếng ôn môi trường
Hệ thống thông gió phải đạt sự yên tĩnh cao
Cửa cách âm
Hệ thống sàn có cách ly rung
Ánh sáng tối thiểu
Hệ thống điện và chiếu sáng
Cân nhắc về thi công và kết cấu tổng thể
Yêu cầu che chắn RF

Anchoic Chamber kiểm tra động cơ ô tô

Giải pháp kiểm tra ô tô hoàn thiện bằng âm thanh và độ rung

với những điều kiên lý tưởng trên Anechoic thường được sử dụng rộng rãi cho các công việc đo, phân tích âm thanh,tiếng ồn (noise, acoustic) và độ rung (vibration) (NVH) của ô tô giúp kiểm tra chất lượng thành phẩm hoặc tìm các lỗi có thể xảy ra khi vận hành. Các phép đo bao gồm đo tiếng ồn trong cabin, khoang động cơ, hệ thống nạp xả, độ rung máy, hệ thống truyền động và tiếng ồn của lốp xe. Các phòng Anechoic đều đạt chỉ tiêu ISO 3745 cho các phép đo công suất âm thanh tiêu chuẩn

Hiện nay, để thử nghiệm phân tích âm thanh cho ô tô sẽ phải đi qua nhiều phòng thử nghiệm khác nhau. Tùy thuộc vào độ chuyên sâu của việc phân tích mà bạn có thể chọn lắp đặt các phòng phân tích phù hợp với nhu cầu hoặc liên hệ với Lidinco để được tư vấn tốt nhất

Các phòng thí nghiệm kiểm tra chất lượng âm thanh dựa trên chuẩn đoán âm thanh
• Anechoic chambers • Hemi-anechoic chambers • Pass-by chambers • Listening rooms • Modal analysis rooms • Airbag testing laboratories	• Psycho-acoustic laboratories • Shake & rattle chambers • Wind tunnels • Anechoic wedges • Flat anechoic panels • Refurbishments & overhauls • Climatic chambers	• Acoustic Air Handling Units (AHU’s) • Duct silencers • Acoustic doors • Silent intake and exhausts • Wedge basket doors • Powertrain NVH laboratories	• Modular acoustic buildings and enclosures • Acoustic tuning panels • Coupled rooms • Transmission suites • Jury evaluation rooms • Engine test chambers

Giới thiệu một số phòng thí nghiệm trong chuỗi phân tích âm thanh cho xe ô tô

Giải pháp hiệu quả nhất phân tích âm thanh động cơ ô tô

Vehicle Semi-Anechoic Chambers (VSAC): thường sử dụng để đo độ ồn bên trong và bên ngoài xe với 2WD hoặc 4WD, thử nghiệm tương đương với quá trình chạy và xuống dốc ở tốc độ không đổi, bao gồm đo lường ống nạp xả, khoang động cơ, tay lái và độ rung của ghế ngồi và nhiều phép đo về âm thanh, rung động khác

Modal analysis rooms: sử dụng các phương pháp phân tích để đo độ cộng hưởng và âm sắc của các tấm thân xe, loại thử nghiệm này đảm bảo các bộ phận trên xe không rung lắc quá mức và gây ra tiếng ồn không mong muốn.

Listening room: để kiểm tra chất lượng âm thanh của các tiếng ồn khác nhau liên quan đến một chiếc xe nhất định, đóng một vai trò quan trọng trong quá trình R&D, kiểm tra tiếng ồn phát ra của từng bộ phận có đúng theo quy chuẩn đưa ra hay không

Airbag testing laboratories: Kiểm tra âm thanh túi khí là một quy trình đặc biệt ồn ào và nguy hiểm, xử lý các vụ nổ túi khí của ô tô có độ ồn vượt quá 140 dB gây ảnh hưởng lớn đến sức khỏe của nhân viên hoặc các khu vực làm việc lân cận nếu không được xử lý chính xác. Chúng tôi có phòng thí nghiệm riêng chuyên cho phân đoạn này

Ngoài ra, còn nhiều giai đoạn kiểm tra khác bạn có thể liên hệ để được hỗ trợ chi tiết nhất

Danh sách mục kiểm tra tiếng ồn của ô tô

STT	Danh mục kiểm tra	Danh sách kiểm tra
1	Tiếng ồn	Tiếng ồn của nội thất xe bằng cách kiểm tra các khớp nối
2		Chất lượng âm thanh của hệ thống mở - đóng kính xe
3		Độ ồn theo thời gian
4		Đo tiếng ồn của lốp xe bằng phương pháp liền kề (CPX)
5		Giảm cộng hưởng lốp
6		Tiếng ồn trong xe theo IS 12832/AIS 020
7		Tiếng ồn bàn đạp ly hợp
8		Tiếng ồn phanh
9		Tiếng ồn quạt
10		Tiếng ồn động cơ gạt nước kính
11		Tiếng ồn động cơ cửa sổ
12		Tiếng ồn khi khởi động xe
13		Tiếng ồn khi đóng nắp ca-pô
14		Đèn báo đỗ xe
15		Kiểm tra tiếng ồn động cơ và hệ thống truyền động
16		Tiếng ồn còi xe
17		Phát hiện và giảm tiếng ồn phần chuyển tiếp
18		Tiếng ồn ống pô
19		Kiểm tra tiếng ồn động cơ điện
20		Kiểm tra tiếng ồn bánh răng
21	Độ rung	Độ rung tầng tại vị trí tài xế và hành khách
22		Kiểm tra độ đóng chắt và gương xe
23		Khung ghế tại vị trí tài xế và hành khách
24		Đệm ngồi tại vị trí tài xế và hành khách
25		Kiểm tra độ rung cần số
26		Vô lăng
27		Kiểm tra độ rung nội thất xe
28		ECU
29	Cách ly rung động	Động cơ cách ly
30		Cách ly động cơ thứ cấp
31		Bơm cách ly - tài xế và hành khách
32		Cách ly trụ xả
33	Giải pháp NVH khác	Phân tích đường dẫn chuyển (TPA) - Tối ưu hóa NVH
34		Đo tiếng ồn chuyển tiếp theo IS 3028/ISO 362
35		Thiết kế và tối ưu hóa chức năng truyền nhiễu (NTF)
36		Điểm chuẩn NVH trong quá trình phát triển xe
37		Phân tích NVH động cơ quạt HVAC

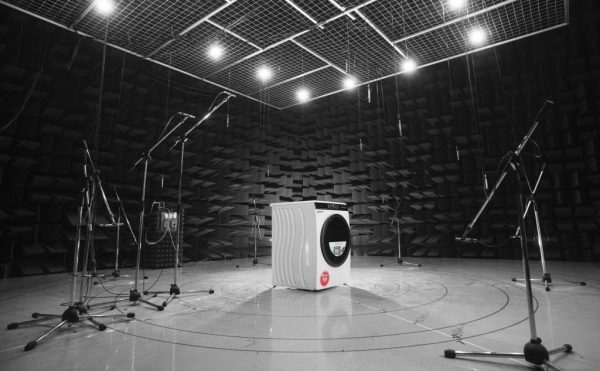

Ứng dụng khác của phòng không tiếng vang

Với những đặc tính tuyệt vời của mình giải pháp phòng không tiếng vang này có thể sử dụng để kiểm tra phần tích hầu hết các loại thành phần, máy móc có khả năng gây ra tiếng ồn và độ rung để có thể chuẩn đoán độ ổn định khi hoạt động của nó. Cụ thể là bạn có thể sử dụng Anechoic Chambers để nghiên cứu những ứng dụng dưới đây
