Thiết Bị Quét Kem Hàn Neoden FP2636 (Frameless Stencils)

Thiết Bị Quét Kem Hàn Neoden FP2636 (Frameless Stencils)

Mã:
FP2636
Thương hiệu:
Bảo hành:
N/A
Giá: Liên hệ
  • Kích thước PCB (Max):
  • Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

  • Điện thoại: (028).3977.8269
  • Email: sales@lidinco.com
  • Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

  • Điện thoại: (0222).730.0180
  • Email: bn@lidinco.com
  • Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh
  • Tư vấn Tư vấn kĩ thuật Miễn phí
  • Giao hàng Miễn phí vận chuyển Đơn hàng trên 3 triệu
Thông số kỹ thuật
  • Kích thước PCB tối đa: 280×380mm
  • Kích thước PCB tối thiểu: 10×5mm
  • Kích thước làm việc: 260×360mm
  • Kích thước khung quét: /
  • Tốc độ quét: Labor control
  • Độ dày PCB: 0-20mm
  • Chiều cao: 190mm
  • Độ lặp lại: ±0.01mm
  • Góc xoay tối đa: ±15°
  • Chế độ vị trí: Outside/Reference Hole
  • Điều chỉnh trục

       - Trục X: ±15mm
       - Trục Y: ±15mm
       - Trục Z: ±15mm

  • Kích thước chốt định vị: 1mm/1.5mm/2.0mm/2.5mm/3mm
  • Kích thước thiết bị: 660×470×245mm
  • Trọng lượng: 12Kg
  • Trọng lượng kiện hàng: 14Kg

Giới thiệu thiết bị quét kem hàn Neoden FP2636 (Frameless Stencils)

Thiết bị quét kem hàn NEODEN FP2636 dành cho miếng Frameless stencils giúp bạn đơn giản hóa công đoạn quét kem hàn lên bảng mạch in PCB.

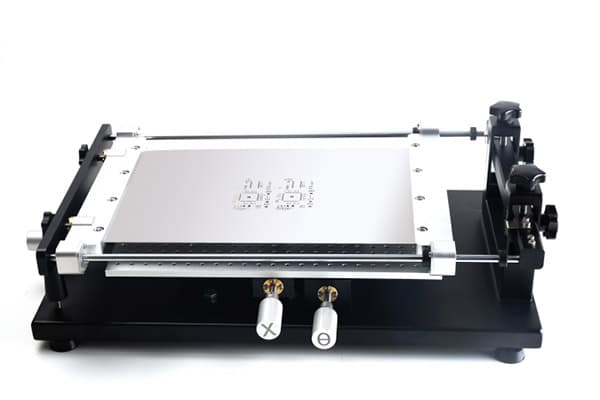

neoden fp2636

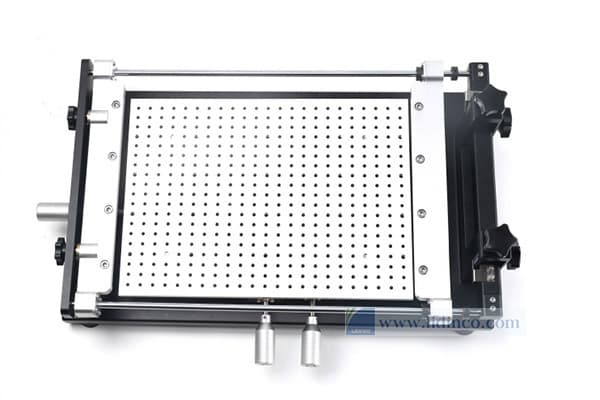

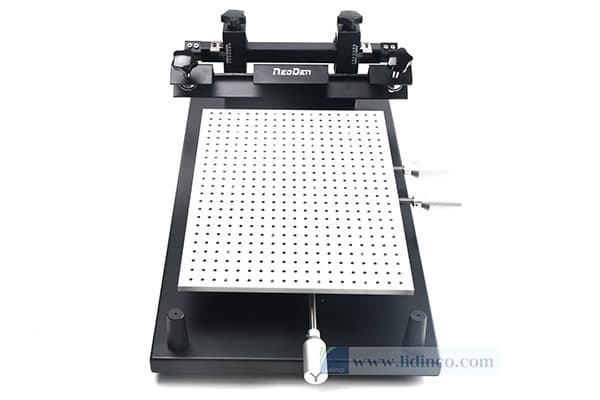

máy quét kem hàn neoden fp2636 stencil printermáy quét kem hàn neoden fp2636

Thông số kỹ thuật

 FP2636 (frameless stencils)FP2636 (framed stencil)
Max PCB Size:280×380mm280×380mm
Min PCB Size:10×5mm/
Screen Stencil Size:260×360mm260×360mm
Frame Size

/

500×400mm
Printing Speed:Labor controlLabor control
PCB Thickness:0-20mm0.5-10mm
Platform Height:190mm190mm
Repeatability:±0.01mm±0.01mm
Max Rotation Angle:±15°±15°
Positioning Mode:Outside/Reference HoleOutside/Reference Hole



Fine Adjustment Range:

Z-axis ±15mmZ-axis ±15mm
 X-axis ±15mmX-axis ±15mm
 Y-axis ±15mmY-axis ±15mm
Positioning Pin Size:1mm/1.5mm/2.0mm/2.5mm/3mm1mm/1.5mm/2.0mm/2.5mm/3mm
Dimensions:660×470×245mm660×470×245mm
Net Weight:12Kg11kg
Gross Weight:14Kg13kg
