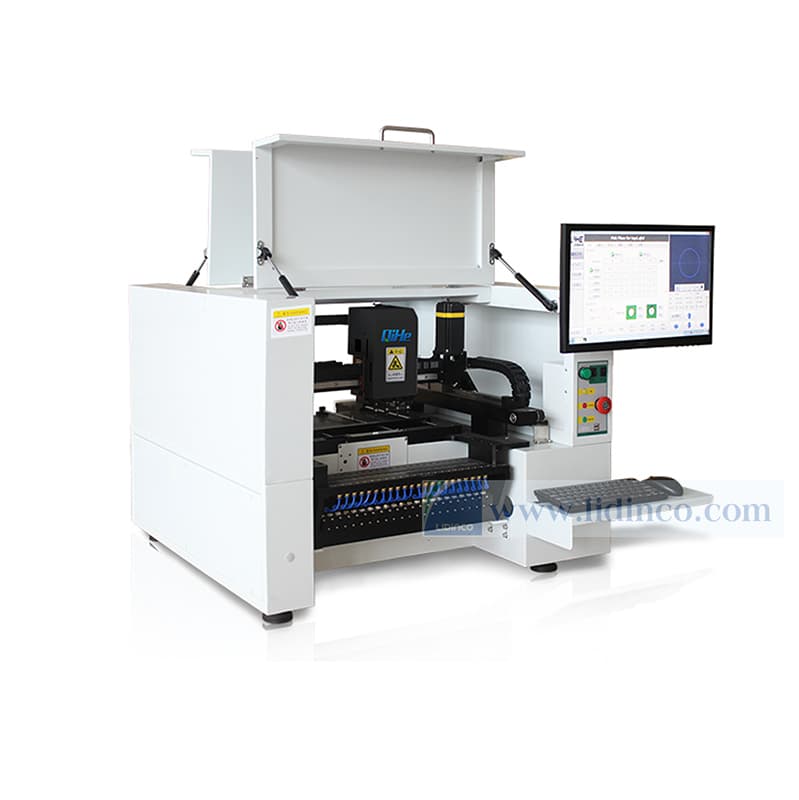

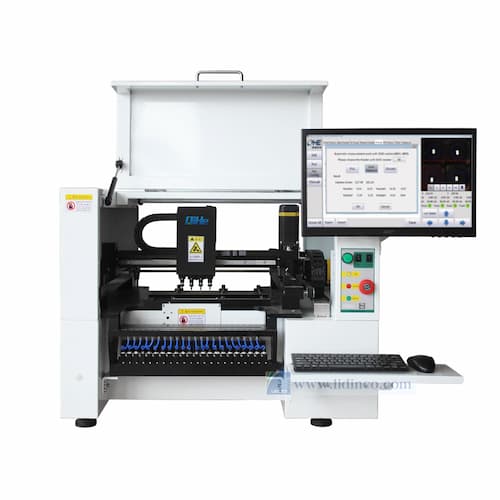

Máy Gắp Đặt Linh Kiện Để Bàn QiHe TVM925

Máy Gắp Đặt Linh Kiện Để Bàn QiHe TVM925

Mã:
TVM925
Thương hiệu:
Bảo hành:
12 tháng
Giá: Liên hệ
  • Sai số gắp đặt:
  • Tốc độ gắp đặt:
  • Số đầu gắp đặt:
  • Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

  • Điện thoại: (028).3977.8269
  • Email: sales@lidinco.com
  • Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

  • Điện thoại: (0222).730.0180
  • Email: bn@lidinco.com
  • Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh
  • Tư vấn Tư vấn kĩ thuật Miễn phí
  • Giao hàng Miễn phí vận chuyển Đơn hàng trên 3 triệu
Thông số kỹ thuật
  • Kích thước PCB phù hợp: 20x20mm  ̴ 310x360mm
  • Vùng di chuyển XY: 375x620mm
  • Vùng di chuyển Z: 16mm
  • Số lượng đầu gắp: 4
  • Khả năng gắn linh kiện: 9000/CPH without vision | 7000/CPH with vision
  • Độ gắn chính xác: 0.025mm
  • Linh kiện áp dụng: 0402,0603,0805,sop8,sop16,QFN…
  • Linh kiện cung cấp: Tape reel, bulk package(IC)tubes
  • Sơ đồ điều khiển động cơ: Closed-loop stepping servo system
  • Chiều rộng cuộn linh kiện: 8mm,12mm,16mm,24mm
  • Số lượng feeder: 38 (YAMAHA Feeder)
  • Kích thước máy: 845x865x650
  • Camera hình ảnh: TVM925B 5CCD Camera+1 HD CCD Camera | TVM925A 6CCD Camera
  • Camera hướng xuống: Tự động xác định điểm định hướng (mark point)
  • Camera hướng lên: Tự động điều chỉnh độ lệch (offset)
  • Chất lượng bơm chân không: ≥55L/External air pump
  • Nguồn điện: AC220V/AC110V
  • Công suất hoạt động trung bình: Single-phase 350W
  • Khối lượng tịnh: 125kg
  • Kích thước đóng gói: 0.73CBM

Giới Thiệu máy gắp đặt linh kiện để bàn QiHe TVM925:

  • Máy gắp đặt linh kiện QiHe TVM925 dạng để bàn với 4 đầu gắp có thể dễ dàng gắp đặt và điều khiển cc thành phần linh kiện SMD cùng một lúc.
  • Hệ thống hình ảnh: bao gồm 1 camera nhìn xuống, 4 CCD camera và 1 HD camera giúp tăng độ chính xác và tốc độ cho quy trình gắp đặt linh kiện.
  • TVM925 có khung động cơ kép hỗ trợ kết nối 38 đầu feeder lại với nhau. Ngoài ra, hệ thống servo vòng kín giúp điều khiển nhanh chóng và chính xác trong quá trình sử dụng.
  • Sản phẩm phù hợp với hệ thống dây chuyền SMT nhỏ đến vừa. Kết hợp cùng máy trộn kem hàn tự động, thiết bị quét kem hàn và lò hàn reflow tạo thành bộ thiết bị lý tưởng cho các doanh nghiệp, công ty sản xuất board mạch PCB quy mô vừa và nhỏ. Bộ sản phẩm cũng phù hợp với các trường học nhằm mục đích đào tạo, nghiên cứu.

Thông số kỹ thuật máy gắp đặt linh kiện QiHe TVM925 :

ModelTVM925TVM926

Kích thước PCB phù hợp

(Applicable PCB size)

20x20mm  ̴ 310x360mm20x20mm  ̴ 330x580mm

Vùng di chuyển XY

(XYmoving range)

375x620mm585x620mm

Vùng di chuyển Z

(Zmoving range)

16mm16mm

Số lượng đầu gắp

(Placement head quantity)

44

Khả năng gắn linh kiện

(Mounting capability)

9000/CPH without vision

7000/CPH with vision

9000/CPH without vision

7000/CPH with vision

Độ gắn chính xác

(Mounting accuracy)

0.025mm0.025mm

Linh kiện áp dụng

(Applicable components)

0402,0603,0805,sop8,sop16,QFN,etc0402,0603,0805,sop8,sop16,QFN,etc

Linh kiện cung cấp

(Components supply)

Tape reel, bulk package(IC)tubesTape reel, bulk package (IC) tubes

Sơ đồ điều khiển động cơ

(Motor control scheme)

Closed-loop stepping servo systemClosed-loop stepping servo system

Chiều rộng cuộn linh kiện

(Tape width)

8mm,12mm,16mm,24mm8mm,12mm,16mm,24mm
Số lượng feeder38 (YAMAHA Feeder)64 (YAMAHA Feeder)

Kích thước máy

(Machine dimension)

845x865x6501060x865x650

Camera hình ảnh

(Visual camera)

TVM925B 5CCD Camera+1 HD CCD Camera

TVM925A 6CCD Camera

TVM926B 5 CCD Camera +1 HD CCD Camera

TVM926A 6 CCD Camera

Camera nhìn xuống

(Visual camera(down))

Tự động xác định điểm định hướng (mark point)Tự động xác định điểm định hướng (mark point)

Camera nhìn lên

(Visual camera (up))

Tự động điều chỉnh độ lệch (offset)Tự động điều chỉnh độ lệch (offset)

Chất lượng bơm chân không

(Vacuum pump quality)

≥55L/External air pump≥55L/External air pump

Nguồn điện

(Power supply)

AC220V/AC110VAC220V/AC110V

Công suất hoạt động trung bình

(Average working Power)

Single-phase 350W



Single-phase 350W

Khối lượng tịnh

(Net weight)

125kg140kg

Kích thước đóng gói

(Packing size)

0.73CBM0.9CBM

pcb pick and place machine tvm925máy gắp đặt linh kiện qihe để bàn tvm925qihe benchtop pick and place machine tvm925máy gắp đặt linh kiện qihe tvm925









Phụ kiện

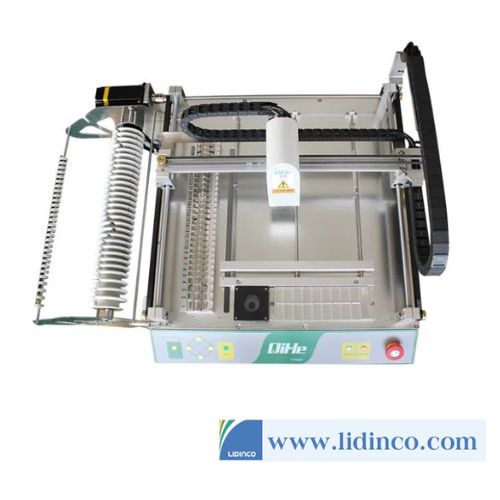

Máy gắp đặt linh kiện tự động QiHe TVM802AX
