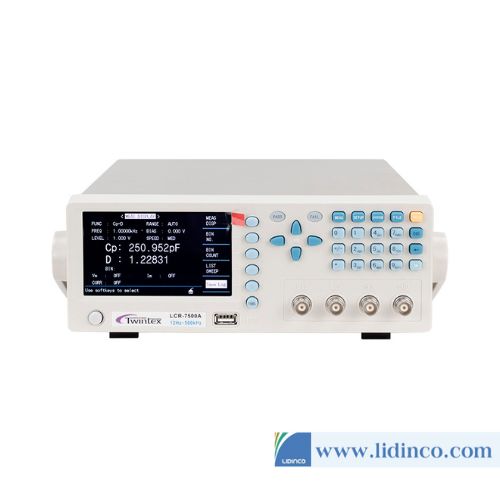

Máy đo cuộn cảm, tụ điện Twintex LCR7500A 500kHz

Máy đo LCR Twintex LCR7000A 500kHz

Máy đo cuộn cảm, tụ điện Twintex LCR7500A 500kHz

• Hãng sản xuất

Model

Bảo hành

Twintex

LCR7500A

12 tháng

Để có giá tốt nhất và nhanh nhất, vui lòng liên hệ

(028) 3977 8269 – (028) 3601 6797

Email: sales@lidinco.com – lidinco@gmail.com

  • Mô tả
  • Thông tin bổ sung
  • Data Sheet

Mô tả

Máy đo LCR Twintex LCR7000AGiới thiệu máy đo cuộn cảm tụ điện LCR7500A

Máy đo LCR7500A thuộc series máy đo LCR mới đến từ thương hiệu Twintex nó cho phép thực hiện các phép đo với độ chính xác cao lên đến 0.05% phù hợp cho các phòng thí nghiệm hoặc phòng nghiên cứu. Model LCR7500A với tần số đo tối đa lên đến 500kHz có thể sử dụng cho nhiều phép đo khác nhau

Tính năng đặc điểm

– Bộ xử lý 32 bit
– Màn hình TFT-LCD 4.3 inch 5 chữ số
– Bốn nguồn tín hiệu trở kháng đầu ra: 30Ω, 100Ω10/100, /10CC
– 100 bộ nhớ lưu trữ dữ liệu
– 500 bộ nhớ lưu trữ dữ liệu ngoài ổ đĩa U, hỗ trợ các tệp FAT16 và FAT32
– Lưu trữ tham số đo cuối cùng trước khi tắt nguồn, tránh trường hợp ngắt điện ngoài ý muốn
– Cổng giao tiếp tiêu chuẩn: RS-232, HANDLER, USB Host

Tham khảo thêm sản phẩm khác tại danh mục: Máy đo LCR, thiết bị đo SMD

Thông số máy đo LCR7500A

Mô hình LCR-7500A
Chức năng đo
Kiểm tra tham số | Z |, | Y |, C, L, X, B, R, G, D, Q, DCR
Tần số tín hiệu kiểm tra 12Hz ~ 500kHz
Bước tần số tối thiểu 0,1mHz
Độ chính xác cơ bản 0. 0 5%
Mạch tương đương Sê-ri, song song
Hàm toán học Độ lệch tuyệt đối và độ lệch phần trăm
Chế độ chọn dải Tự động, Giữ, Chọn thủ công
Chế độ Trigger Nội bộ, hướng dẫn sử dụng, bên ngoài, xe buýt
Tốc độ đo Nhanh: tối đa. 75 , trung bình: 12 , Slow: 3 (lần / giây) ( ≥ 1kHz)
Thời gian trung bình 1-255
Thời gian delay 0-60s, bước 1ms
Chức năng hiệu chuẩn Mạch hở, ngắn mạch, tải
Chế độ hiển thị Trực tiếp,, %, V / I (theo dõi điện áp và dòng điện)
Màn hình Màn hình LCD 6 chữ số 4.3 in
Danh sách quét Quét danh sách 10 điểm
Đo lường tín hiệu
Trở kháng đầu ra 30 Ω , 100 Ω , 10/100, 10/CC
Mức độ kiểm tra và độ chính xác Bình thường: 5mV ~ 2Vrms, độ chính xác 10%, bước tối thiểu1mV, dòng điện tối đa 20mA

Mức không đổi: 5 mV ~ 1Vrms, độ chính xác 6 %, Bước tối thiểu1mV

DC bias source Độ chính xác 0V, 1,5V, 2V 1%
Dải đo
| Z |, R, X 0,01mΩ – 99,9999 MΩ
DCR 0,001 mΩ – 99.9999 MΩ
| Y |, G, B 0,00001 NGÀY – 99.9999 S
C 0,00001 pF – 9,99 9 99 F
L 0,00001HH – 99,9999 kH
D 0,00001 – 9,99999
Q 0,00001 – 99999,9
(DEG) -179.999º – 179.999 º
θ (RAD) -3,14159 – 3,14159
So sánh và giao tiếp
So sánh 10 bins (9 pass 1 fail) and 1 AUX bin
Lưu trữ 100 bộ nhớ để lưu trữ cài đặt tham số nội bộ

500 bộ lưu trữ dữ liệu đo / lưu cài đặt tham số qua ổ đĩa U

Cổng giao tiếp chuẩn Giao diện RS232, USB Host, Handler , tai nghe, Pedal
Giao diện tùy chọn GPIB
Chung
Môi trường hoạt động 0 ° C – 40 ° C, ≤ 8 0% rh
Nguồn năng lượng 110/220 V ± 10%, 47 ~ 63Hz
Tiêu thụ công suất ≤ 50VA
Phụ kiện Dây dẫn kẹp thử nghiệm Kelvin 4 đầu, cáp RS232, dây nguồn, hướng dẫn vận hành
Kích thước 265W * 100H * 340D mm
Cân nặng Xấp xỉ 4 .5kg

Thông tin bổ sung

Hãng SX

Twintex
