Cách Đo Dòng Điện 1 Chiều Bằng Ampe Kìm Chi Tiết

Đo dòng điện 1 chiều bằng ampe kìm giúp kiểm tra dòng điện trên dây dẫn mà không cần ngắt mạch để mắc thiết bị đo nối tiếp. Tuy nhiên, không phải ampe kìm nào cũng hỗ trợ đo DC và thao tác sai có thể khiến kết quả thiếu chính xác. Bài viết dưới đây sẽ hướng dẫn cách đo đúng kỹ thuật, đọc kết quả và xử lý những lỗi thường gặp.

Cách đo dòng điện một chiều bằng Ampe Kìm

Ampe kìm có đo được dòng điện một chiều không?

Ampe kìm có thể đo dòng điện một chiều (Direct Current – DC) nếu được trang bị chức năng đo dòng DC bằng hàm kẹp. Người dùng cần phân biệt rõ khả năng đo dòng điện và đo điện áp để lựa chọn đúng thiết bị.

Loại ampe kìm nào đo được dòng điện DC?

Để đo dòng điện 1 chiều bằng ampe kìm, cần sử dụng thiết bị có chức năng DC Current, thường được ký hiệu là A⎓, DC A hoặc DC Current.

Các dòng ampe kìm AC/DC có thể đo cả dòng xoay chiều và dòng một chiều bằng hàm kẹp. Trong khi đó, ampe kìm chỉ hỗ trợ AC Current không thể đo dòng DC ổn định theo cách này.

Một điểm dễ nhầm lẫn là nhiều ampe kìm AC vẫn có chức năng đo điện áp DC bằng que đo. Tuy nhiên:

- DC A (A⎓): Chức năng đo dòng điện một chiều.

- DC V (V⎓): Chức năng đo điện áp một chiều.

Vì vậy, khi kiểm tra thông số sản phẩm, người dùng cần xác nhận thiết bị hỗ trợ đo dòng DC bằng hàm kẹp, thay vì chỉ dựa vào ký hiệu DC trên thân máy.

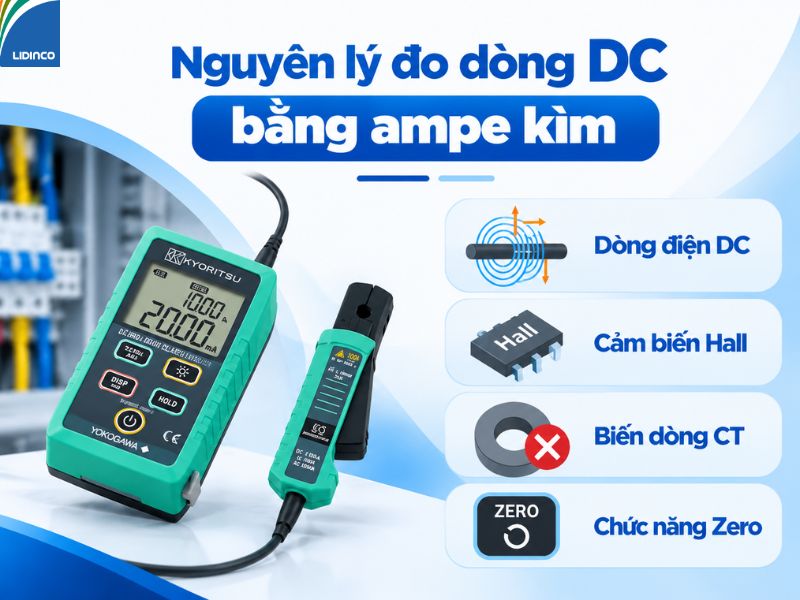

Nguyên lý đo dòng DC bằng ampe kìm

Khi dòng điện một chiều chạy qua dây dẫn, nó tạo ra từ trường xung quanh dây. Ampe kìm DC sử dụng cảm biến phù hợp để phát hiện từ trường và chuyển đổi thành giá trị dòng điện hiển thị trên màn hình.

Một trong những công nghệ phổ biến là cảm biến Hall, có khả năng phát hiện từ trường do cả dòng AC và DC tạo ra.

Trong khi đó, biến dòng CT truyền thống hoạt động dựa trên hiện tượng cảm ứng điện từ nên không thể đo dòng DC ổn định theo nguyên lý thông thường.

Ngoài ra, nhiều ampe kìm đo DC có chức năng Zero để hiệu chỉnh điểm không. Thao tác này giúp giảm sai lệch do cảm biến và ảnh hưởng của từ trường bên ngoài trước khi thực hiện phép đo.

Chuẩn bị trước khi đo dòng điện 1 chiều bằng ampe kìm

Để phép đo đạt độ tin cậy và bảo đảm an toàn, người dùng cần kiểm tra thiết bị, xác định đúng dây dẫn và đánh giá điều kiện làm việc trước khi thao tác.

Kiểm tra thiết bị đo

Trước tiên, cần xác nhận ampe kìm có hỗ trợ chức năng đo dòng DC bằng hàm kẹp.

Sau đó, kiểm tra những yếu tố sau:

- Dải đo: Phù hợp với mức dòng điện dự kiến của hệ thống.

- Độ chính xác: Đáp ứng yêu cầu kiểm tra tại dải đo cần sử dụng.

- Hàm kẹp: Không nứt vỡ, hư hỏng hoặc có vật cản tại bề mặt tiếp xúc.

- Màn hình và pin: Hoạt động ổn định, không xuất hiện cảnh báo bất thường.

- Định mức an toàn: Phù hợp với điện áp, vị trí và môi trường đo.

Nếu thiết bị có que đo điện áp, cần tháo que đo khỏi máy trước khi sử dụng hàm kẹp nếu hướng dẫn của nhà sản xuất yêu cầu.

Đặc biệt, không nên chỉ nhìn vào dải đo tối đa. Với những mạch có dòng DC nhỏ, cần xem xét cả độ phân giải và phạm vi được bảo đảm độ chính xác.

Xác định dây dẫn và điều kiện đo

Khi đo dòng tải DC, ampe kìm cần kẹp quanh một dây dẫn mang dòng điện.

Ví dụ, trong mạch gồm ắc quy và phụ tải, người dùng có thể đo trên dây dương hoặc dây âm tại vị trí tiếp cận an toàn.

Không kẹp đồng thời cả dây dương và dây âm của cùng mạch khi cần đo dòng tải. Nếu hai dây mang dòng ngược chiều và có giá trị bằng nhau, từ trường có thể triệt tiêu khiến thiết bị hiển thị gần 0A.

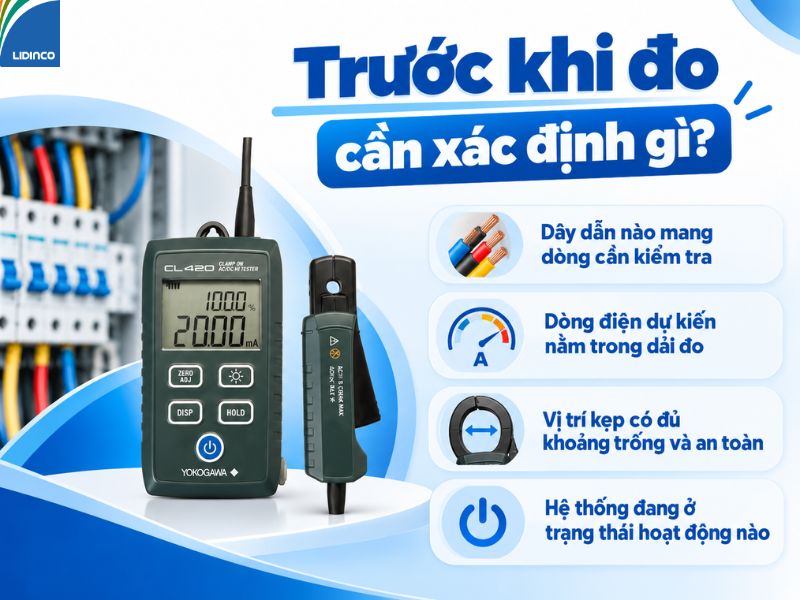

Trước khi đo, cần xác định:

- Dây dẫn nào mang dòng cần kiểm tra.

- Dòng điện dự kiến nằm trong dải đo của ampe kìm.

- Vị trí kẹp có đủ khoảng trống và an toàn hay không.

- Hệ thống đang ở trạng thái hoạt động nào.

Lưu ý an toàn: Không tự ý tháo dây, tách dây hoặc mở đầu nối DC khi hệ thống đang mang điện chỉ để tạo vị trí đo. Với hệ thống điện mặt trời điện áp cao, bộ pin công nghiệp hoặc xe điện, phép đo phải do người có chuyên môn thực hiện theo quy trình an toàn phù hợp.

Cách đo dòng điện 1 chiều bằng ampe kìm theo 5 bước

Sau khi chuẩn bị, người dùng có thể thực hiện phép đo theo trình tự dưới đây. Hai thao tác quan trọng nhất là hiệu chỉnh Zero đúng cách và chỉ kẹp một dây dẫn mang dòng cần đo.

Bước 1 – Chọn chế độ đo dòng DC

Bật ampe kìm và lựa chọn chức năng đo dòng điện một chiều. Tùy model, chế độ này có thể được ký hiệu là DC A, A⎓ hoặc được lựa chọn thông qua nút chuyển đổi AC/DC.

Nếu thiết bị hỗ trợ chọn dải thủ công, cần chọn dải đo phù hợp với giá trị dòng điện dự kiến. Nếu chưa biết dòng điện, hãy tuân thủ hướng dẫn chọn dải an toàn của nhà sản xuất.

Một số ampe kìm có chức năng tự động nhận diện AC/DC. Trong trường hợp này, người dùng vẫn cần kiểm tra màn hình để xác nhận chế độ đo đang được sử dụng.

Không nhầm chế độ DC A với DC V, vì DC V được sử dụng để đo điện áp bằng que đo.

Bước 2 – Hiệu chỉnh Zero trước khi đo

Đối với nhiều ampe kìm đo dòng DC, hiệu chỉnh Zero là bước cần thiết để giảm sai lệch điểm không.

Cách thực hiện thông thường:

1. Đảm bảo không có dây dẫn nằm trong hàm kẹp.
2. Đóng kín hàm kẹp.
3. Giữ thiết bị tại vị trí phù hợp, tránh nguồn từ trường mạnh.
4. Chờ màn hình ổn định.
5. Nhấn nút ZERO hoặc thực hiện chức năng hiệu chỉnh theo hướng dẫn.

Sau khi hiệu chỉnh, màn hình thường hiển thị giá trị gần 0A trong giới hạn của thiết bị.

Vì sao cần Zero? Cảm biến đo DC có thể chịu ảnh hưởng của từ trường dư và những yếu tố bên ngoài. Hiệu chỉnh Zero giúp bù sai lệch điểm không trước khi đo.

Tuy nhiên, thao tác Zero có thể khác nhau giữa các model. Người dùng cần tuân thủ hướng dẫn cụ thể thay vì mặc định tất cả ampe kìm đều có nút hoặc quy trình giống nhau.

Bước 3 – Kẹp ampe kìm vào một dây dẫn

Sau khi hiệu chỉnh Zero, mở hàm kẹp và đưa một dây dẫn cần đo vào bên trong.

Để hạn chế sai số, cần:

- Chỉ kẹp một dây dẫn mang dòng cần kiểm tra.

- Đảm bảo hàm kẹp đóng kín hoàn toàn.

- Đặt dây tại vị trí được nhà sản xuất khuyến nghị.

- Giữ ampe kìm ổn định trong quá trình đo.

Ví dụ, khi kiểm tra dòng điện từ ắc quy cấp cho phụ tải, có thể kẹp riêng dây dương nếu vị trí đó an toàn và phù hợp.

Không kẹp đồng thời dây dương và dây âm để đo dòng tải DC, vì các từ trường ngược chiều có thể triệt tiêu nhau.

Ngoài ra, cần tránh để hàm kẹp tiếp xúc với những bộ phận mang điện không được bảo vệ.

Bước 4 – Đọc và ghi nhận kết quả

Khi hàm kẹp đã đóng kín, quan sát giá trị hiển thị trên màn hình.

Ví dụ, nếu thiết bị hiển thị 8,5A ở chế độ DC A, kết quả cho biết dòng điện đo được tại dây dẫn có giá trị khoảng 8,5A, trong phạm vi sai số của thiết bị.

Khi ghi nhận kết quả, cần lưu ý:

- Đơn vị hiển thị là A hay mA.

- Trạng thái hoạt động của phụ tải.

- Dải đo đang sử dụng.

- Chiều dòng điện so với hướng tham chiếu của hàm kẹp.

Một số ampe kìm hiển thị dấu âm khi chiều dòng điện ngược với hướng tham chiếu của thiết bị.

Ví dụ, kết quả -5A thường thể hiện dòng điện có độ lớn 5A nhưng chiều ngược với hướng quy ước của hàm kẹp.

Dấu âm không mặc nhiên có nghĩa thiết bị bị lỗi. Người dùng cần đối chiếu ký hiệu chiều dòng trên thân máy và sơ đồ hệ thống.

Bước 5 – Kiểm tra lại kết quả khi cần

Nếu giá trị đo không ổn định hoặc khác nhiều so với dự kiến, không nên kết luận ngay rằng ampe kìm bị hỏng.

Trước tiên, cần kiểm tra:

- Thiết bị đã chọn đúng chế độ DC A chưa.

- Hàm kẹp có đóng kín hoàn toàn không.

- Có kẹp nhầm cả dây đi và dây về hay không.

- Đã hiệu chỉnh Zero đúng hướng dẫn chưa.

- Dòng điện có đang thay đổi theo trạng thái tải không.

- Nếu cần đo lại, nên giữ điều kiện vận hành tương đương để kết quả có thể đối chiếu.

Trường hợp giá trị dòng điện nằm gần giới hạn dưới của dải đo, cần kiểm tra thông số độ chính xác. Một ampe kìm có thể hiển thị được dòng nhỏ nhưng chưa chắc bảo đảm độ chính xác cần thiết tại mức đó.

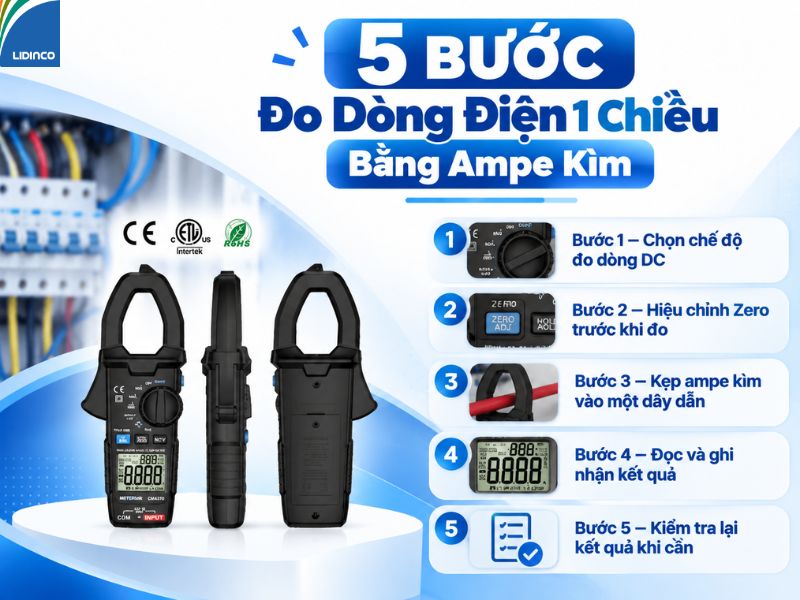

5 Bước đo dòng điện 1 chiều bằng Ampe kìm

Ví dụ đo dòng điện DC trên một số hệ thống thực tế

Quy trình đo dòng điện 1 chiều bằng ampe kìm có thể áp dụng cho nhiều hệ thống sử dụng nguồn DC. Tuy nhiên, vị trí kẹp dây, dải đo và yêu cầu an toàn sẽ thay đổi tùy ứng dụng.

Đo dòng điện ắc quy cấp cho phụ tải

Đây là một ứng dụng phổ biến khi kiểm tra hệ thống điện sử dụng ắc quy. Người đo cần xác định dây dẫn nối từ ắc quy đến phụ tải và lựa chọn vị trí kẹp an toàn.

Sau khi chọn chế độ DC A và hiệu chỉnh Zero, kẹp ampe kìm quanh một dây dẫn để đọc dòng điện khi phụ tải hoạt động.

Ví dụ, khi phụ tải tiêu thụ dòng điện khoảng 12A, ampe kìm có thể hiển thị giá trị tương ứng trong phạm vi sai số của thiết bị.

Tuy nhiên, cần phân biệt dòng cấp cho phụ tải với dòng sạc hoặc xả của ắc quy. Nếu hệ thống có nhiều nhánh hoặc nhiều nguồn, kết quả phụ thuộc vào vị trí dây dẫn được kẹp.

Ngoài ra, đo dòng điện không đủ để kết luận tình trạng sức khỏe hoặc dung lượng còn lại của ắc quy.

Đo dòng DC trong hệ thống điện mặt trời

Trong hệ thống điện mặt trời, dòng điện từ các chuỗi pin trước khi qua inverter là dòng DC.

Kỹ thuật viên có thể sử dụng ampe kìm AC/DC để kiểm tra dòng trên dây dẫn phù hợp, với điều kiện thiết bị đáp ứng dải đo và định mức an toàn của hệ thống.

Trước khi đo, cần xác định đúng vị trí dây DC theo sơ đồ điện và quy trình bảo trì.

Một số lưu ý quan trọng:

- Không kẹp đồng thời cả dây dương và dây âm khi cần đo dòng trên một nhánh.

- Không tự ý tháo đầu nối DC khi hệ thống đang vận hành.

- Kiểm tra định mức điện áp và cấp an toàn của thiết bị.

- Tuân thủ quy trình dành cho hệ thống PV điện áp cao.

Lưu ý: Khả năng đo dòng DC không đồng nghĩa ampe kìm phù hợp với mọi hệ thống điện mặt trời. Định mức an toàn và điều kiện sử dụng phải được xác minh riêng.

Đo dòng điện trong mạch nguồn DC công nghiệp

Các hệ thống điều khiển, bộ nguồn DC và thiết bị công nghiệp có thể sử dụng dòng điện một chiều ở nhiều mức khác nhau. Khi kiểm tra, kỹ thuật viên cần xác định dây cấp nguồn cho thiết bị và chọn ampe kìm có dải đo phù hợp.

Ví dụ, với một mạch nguồn DC cấp cho phụ tải công nghiệp, phép đo có thể được thực hiện trên dây dẫn riêng lẻ tại vị trí an toàn.

Kết quả đo giúp kiểm tra dòng vận hành thực tế và đối chiếu với thông số của hệ thống.

Tuy nhiên, nếu dòng điện chỉ ở mức vài miliampe hoặc vài chục miliampe, ampe kìm AC/DC thông thường có thể không đủ độ phân giải và độ chính xác. Khi đó, cần sử dụng thiết bị hoặc đầu dò chuyên dụng.

Cách xử lý khi ampe kìm đo dòng DC không chính xác

Trong quá trình đo, người dùng có thể gặp hiện tượng màn hình hiển thị khác 0A khi chưa kẹp dây, giá trị dao động hoặc kết quả không đúng dự kiến. Những tình huống này cần được kiểm tra theo từng nguyên nhân thay vì điều chỉnh hệ thống điện một cách tùy ý.

Đặc biệt, nếu ampe kìm vẫn hiển thị giá trị bất thường sau khi kiểm tra chế độ và hiệu chỉnh đúng quy trình, cần kiểm tra tình trạng thiết bị theo hướng dẫn của nhà sản xuất.

Không nên tự ý tháo dây, thay đổi đấu nối hoặc tiếp xúc với phần mang điện để tìm nguyên nhân.

Những lưu ý để đo dòng điện 1 chiều bằng ampe kìm an toàn và chính xác

Ngoài việc thực hiện đúng các bước, người dùng cần chú ý đến giới hạn kỹ thuật của thiết bị và điều kiện đo thực tế. Những yếu tố dưới đây ảnh hưởng trực tiếp đến độ tin cậy của kết quả.

Những lưu ý khi đo dòng điện một chiều bằng Ampe kìm

Chỉ sử dụng ampe kìm hỗ trợ DC Current

Không phải ampe kìm AC nào cũng đo được dòng DC. Cần xác nhận chức năng DC A bằng hàm kẹp trước khi sử dụng.

Hiệu chỉnh Zero theo hướng dẫn

Với các model yêu cầu hiệu chỉnh điểm không, cần thực hiện trước khi đo. Nếu thay đổi môi trường hoặc vị trí đo, có thể cần kiểm tra và hiệu chỉnh lại.

Chỉ kẹp một dây dẫn khi đo dòng tải

Kẹp đồng thời dây dương và dây âm của cùng mạch có thể khiến từ trường triệt tiêu nhau, dẫn đến kết quả gần 0A.

Kiểm tra độ chính xác tại dải dòng cần đo

Dải đo tối đa lớn không đồng nghĩa thiết bị đo tốt ở mọi mức dòng điện. Đối với dòng DC nhỏ, cần xem xét độ phân giải và sai số.

Không vượt quá giới hạn của thiết bị

Người dùng phải tuân thủ giới hạn dòng điện, định mức điện áp và điều kiện an toàn do nhà sản xuất công bố.

Không tiếp cận phần mang điện không được bảo vệ

Phép đo bằng hàm kẹp không yêu cầu cắt dây để mắc nối tiếp, nhưng vẫn có thể tiềm ẩn nguy cơ điện giật hoặc hồ quang nếu thao tác tại vị trí không an toàn.

Với hệ thống điện áp cao, chỉ người có chuyên môn và được phép thực hiện công việc mới tiến hành phép đo.

Lựa chọn ampe kìm đo dòng DC phù hợp tại LIDINCO

Nếu thường xuyên đo dòng điện một chiều, người dùng nên lựa chọn ampe kìm AC/DC có thông số phù hợp với loại hệ thống và mức dòng cần kiểm tra. Không nên chỉ dựa vào thương hiệu hoặc dải đo tối đa.

Một số tiêu chí quan trọng gồm khả năng đo DC Current bằng hàm kẹp, dải đo, độ chính xác, chức năng Zero, kích thước hàm kẹp và định mức an toàn.

Ví dụ, Hioki CM4371-50 là ampe kìm AC/DC có những thông số nổi bật:

Với dải đo DC 20,00A và 600,0A, thiết bị có thể phù hợp với nhiều công việc kiểm tra dòng DC trong bảo trì điện.

Tuy nhiên, độ phân giải 0,01A tương đương 10mA không có nghĩa thiết bị được bảo đảm độ chính xác ở mọi giá trị nhỏ đến 10mA. Người dùng cần kiểm tra phạm vi bảo đảm độ chính xác trong tài liệu kỹ thuật trước khi lựa chọn.

Ngoài ra, cần phân biệt giới hạn đo dòng điện bằng hàm kẹp với giới hạn đo điện áp bằng que đo, vì đây là hai chức năng khác nhau.

Người dùng có thể tham khảo danh mục ampe kìm, đồng hồ đo dòng tại LIDINCO để tìm hiểu các model hỗ trợ đo dòng DC và đối chiếu thông số theo nhu cầu sử dụng.

Đo dòng điện 1 chiều bằng ampe kìm là phương pháp thuận tiện để kiểm tra dòng DC trên dây dẫn mà không cần mắc thiết bị đo nối tiếp vào mạch. Tuy nhiên, người dùng phải sử dụng ampe kìm có chức năng DC Current và thực hiện đúng thao tác.

Quy trình quan trọng gồm chọn chế độ DC A, hiệu chỉnh Zero theo hướng dẫn, kẹp riêng một dây dẫn và đọc kết quả trong phạm vi đo của thiết bị. Để phép đo chính xác và an toàn, cần lựa chọn ampe kìm có dải đo, độ phân giải và định mức phù hợp, đặc biệt khi kiểm tra dòng DC nhỏ hoặc hệ thống điện áp cao.
