Cách Đo Dòng Rò Bằng Ampe Kìm: Hướng Dẫn Từng Bước

Dòng rò điện có thể gây mất an toàn và ảnh hưởng đến hoạt động của thiết bị. Vậy cách đo dòng rò bằng ampe kìm như thế nào để đúng kỹ thuật? Bài viết dưới đây sẽ hướng dẫn cách kẹp dây, đọc kết quả và những lưu ý quan trọng khi thực hiện phép đo.

Hướng dẫn đo dòng rò bằng Ampe kìm

Dòng rò điện là gì? Vì sao cần kiểm tra?

Trước khi tìm hiểu cách đo dòng rò bằng ampe kìm, người dùng cần hiểu bản chất của dòng rò và những trường hợp cần thực hiện kiểm tra. Điều này giúp phân biệt dòng rò với dòng tải thông thường, đồng thời tránh kết luận sai về tình trạng thiết bị.

Dòng rò điện là gì?

Dòng rò điện là dòng điện đi qua những đường dẫn ngoài đường dẫn dòng điện dự kiến, chẳng hạn qua lớp cách điện, điện dung ký sinh hoặc các bộ phận liên quan đến hệ thống nối đất.

Trong hệ thống điện, dòng rò có thể xuất hiện do nhiều nguyên nhân:

- Lớp cách điện bị lão hóa, hư hỏng hoặc nhiễm ẩm.

- Điện dung ký sinh giữa dây dẫn và các bộ phận nối đất.

- Bộ lọc nhiễu điện từ (EMI) của thiết bị điện tử.

- Những bất thường trong hệ thống dây dẫn hoặc thiết bị.

Không phải mọi dòng rò đều xuất phát từ hỏng cách điện. Một số thiết bị điện tử có thể phát sinh dòng rò nhỏ trong điều kiện vận hành bình thường do cấu tạo mạch lọc nhiễu.

Tuy nhiên, khi dòng rò tăng bất thường, cần kiểm tra để xác định nguyên nhân và đánh giá nguy cơ mất an toàn.

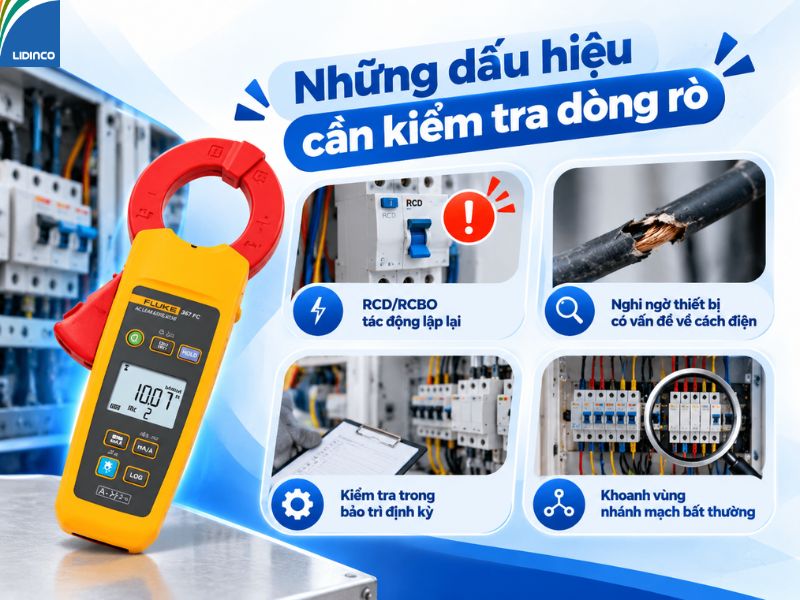

Những dấu hiệu cần kiểm tra dòng rò

Việc kiểm tra dòng rò thường được thực hiện khi hệ thống có các biểu hiện như:

- Thiết bị bảo vệ dòng dư RCD hoặc RCBO tác động lặp lại.

- Nghi ngờ thiết bị có vấn đề về cách điện.

- Cần kiểm tra tình trạng dòng rò trong quá trình bảo trì định kỳ.

- Cần khoanh vùng nhánh mạch có dòng dư bất thường.

Đặc biệt, hiện tượng RCD/RCBO tác động không phải lúc nào cũng chứng minh thiết bị đã hỏng cách điện. Nguyên nhân có thể liên quan đến tổng dòng rò của nhiều thiết bị, sự cố đấu nối hoặc những yếu tố khác cần được kiểm tra riêng.

Có thể đo dòng rò bằng ampe kìm thông thường không?

Không phải mọi ampe kìm đều phù hợp để đo dòng rò. Khác với phép đo dòng tải thường có giá trị từ vài ampe đến hàng trăm ampe, dòng rò có thể chỉ ở mức miliampe (mA). Vì vậy, thiết bị cần có độ nhạy và thông số đo phù hợp.

Sự khác nhau giữa ampe kìm đo tải và ampe kìm đo dòng rò

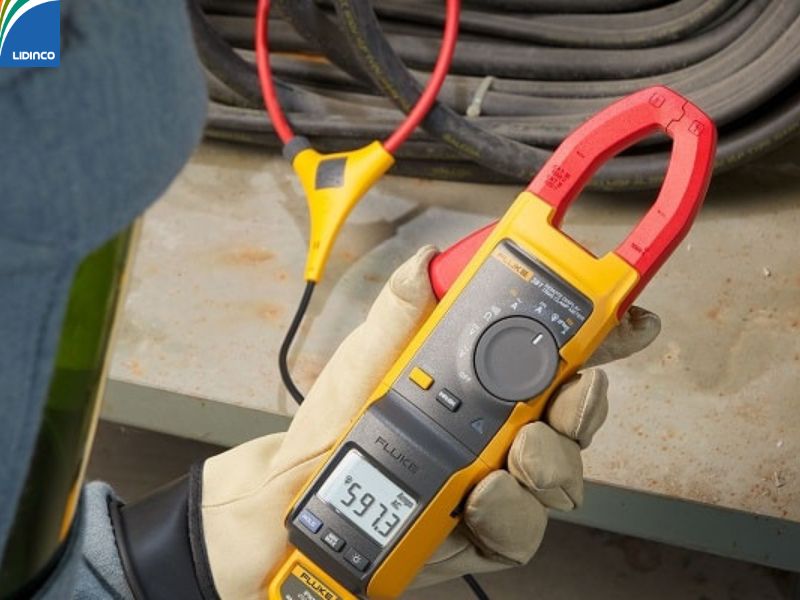

Ampe kìm đo tải thông thường được thiết kế để đo dòng điện làm việc của thiết bị, động cơ hoặc mạch điện.

Trong khi đó, ampe kìm đo dòng rò chuyên dụng có các dải đo dòng nhỏ và độ phân giải phù hợp để phát hiện dòng điện ở mức mA.

Ví dụ, một ampe kìm có dải đo thấp nhất 40A và độ phân giải 0,01A sẽ hiển thị theo bước 10mA. Thiết bị này không phù hợp để đánh giá chính xác những dòng rò nhỏ hơn khả năng đo được công bố.

Ngược lại, ampe kìm đo dòng rò chuyên dụng có thể hỗ trợ dải đo mA với độ phân giải nhỏ hơn đáng kể.

Vì vậy, người dùng không nên mặc định ampe kìm AC hoặc AC/DC thông thường đều có thể đo dòng rò nhỏ chính xác.

Các thông số cần kiểm tra trên ampe kìm đo dòng rò

Khi lựa chọn thiết bị, cần quan tâm đến những yếu tố sau:

- Dải đo: Có hỗ trợ mức mA phù hợp với dòng rò cần kiểm tra hay không.

- Độ phân giải: Mức thay đổi nhỏ nhất mà thiết bị có thể hiển thị.

- Độ chính xác: Sai số được nhà sản xuất công bố trong điều kiện và phạm vi đo cụ thể.

- Dải tần: Khả năng đo tín hiệu dòng điện theo tần số.

- Chức năng lọc: Hỗ trợ đánh giá tín hiệu trong những điều kiện có nhiễu hoặc thành phần tần số cao.

- Kích thước hàm kẹp: Phải đủ để bao quanh nhóm dây cần đo.

- Định mức an toàn: Phù hợp với vị trí và môi trường làm việc.

Chẳng hạn, Hioki CM4002 có dải đo thấp nhất 6,000mA và độ phân giải 0,001mA. Tuy nhiên, phạm vi được bảo đảm độ chính xác bắt đầu từ 0,060mA.

Điều này cho thấy độ phân giải nhỏ không đồng nghĩa thiết bị được bảo đảm độ chính xác ở mọi giá trị có thể hiển thị.

Kiểm tra thông số trước khi đo

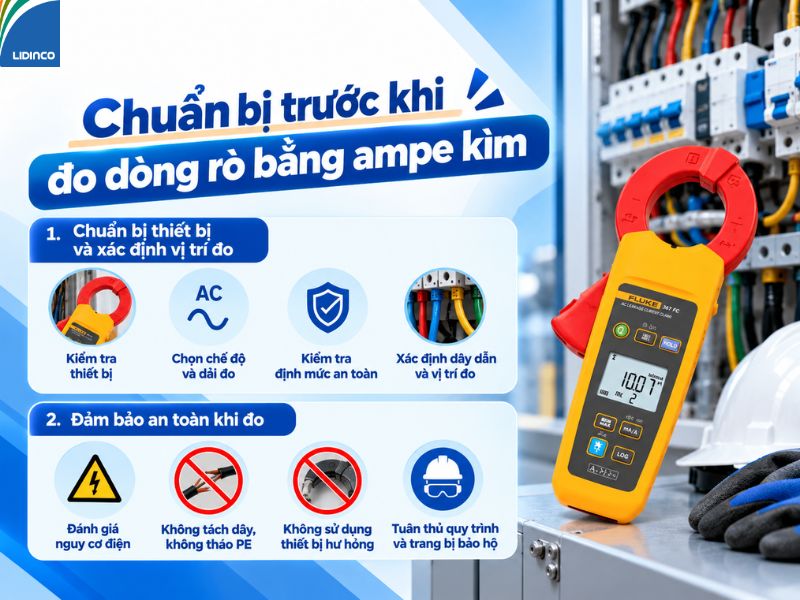

Chuẩn bị trước khi đo dòng rò bằng ampe kìm

Đo dòng rò thường được thực hiện khi hệ thống đang vận hành để ghi nhận dòng điện trong điều kiện thực tế. Do đó, người thực hiện phải chuẩn bị đúng thiết bị, xác định sơ đồ dây dẫn và đánh giá các nguy cơ an toàn trước khi tiếp cận vị trí đo.

Chuẩn bị thiết bị và xác định vị trí đo

Trước khi tiến hành, cần chuẩn bị ampe kìm đo dòng rò có dải đo phù hợp, đồng thời kiểm tra tình trạng thiết bị.

Các công việc cần thực hiện gồm:

- Kiểm tra hàm kẹp, vỏ thiết bị và tình trạng pin.

- Xác định chế độ đo dòng điện AC và dải đo cần sử dụng.

- Kiểm tra định mức an toàn của thiết bị.

- Xác định dây pha, dây trung tính và dây bảo vệ PE theo sơ đồ thực tế.

- Lựa chọn vị trí có thể kẹp đủ các dây cần đo mà không làm hỏng lớp cách điện.

Đối với mạch ba pha, cần xác định hệ thống sử dụng ba dây hay bốn dây để lựa chọn đúng nhóm dây khi đo dòng dư.

Những yêu cầu an toàn bắt buộc

Phép đo dòng rò có thể yêu cầu tiếp cận dây dẫn trong tủ điện đang mang điện. Đây là công việc tiềm ẩn nguy cơ điện giật và hồ quang điện.

Vì vậy, chỉ người có chuyên môn, được phép thực hiện công việc điện và có biện pháp bảo vệ phù hợp mới được thao tác.

Cần đặc biệt lưu ý:

- Ưu tiên cô lập nguồn trước khi mở tủ, bố trí lại dây dẫn hoặc tiếp cận những vị trí có nguy cơ.

- Không tự ý tháo dây bảo vệ PE để thực hiện phép đo.

- Không tách dây hoặc làm hở phần mang điện chỉ để tạo khoảng trống cho hàm kẹp.

- Không sử dụng thiết bị có hàm kẹp hoặc vỏ bị hư hỏng.

- Tuân thủ quy trình an toàn điện và sử dụng phương tiện bảo hộ phù hợp.

Nếu không có vị trí đo an toàn, cần dừng thao tác và lựa chọn phương án kiểm tra khác. Không nên cố đưa hàm kẹp vào khu vực có phần mang điện để trần.

Cách đo dòng rò bằng ampe kìm theo từng bước

Phương pháp phổ biến để đo dòng dư bằng ampe kìm là kẹp đồng thời tất cả dây dẫn mang dòng của cùng một mạch. Khi đó, thiết bị xác định phần dòng điện chênh lệch giữa các dây, thay vì đo riêng dòng tải trên một dây dẫn.

Dưới đây là quy trình thực hiện đối với hệ thống điện AC, dành cho người có chuyên môn và đủ điều kiện thao tác an toàn.

Bước 1 – Chọn chế độ đo dòng rò

Trước tiên, bật ampe kìm và chọn chế độ đo dòng điện AC phù hợp theo hướng dẫn của nhà sản xuất.

Nếu thiết bị hỗ trợ nhiều dải đo, nên chọn dải mA phù hợp với giá trị dòng rò dự kiến. Trường hợp chưa biết mức dòng điện, thực hiện theo quy trình lựa chọn dải đo an toàn của thiết bị.

Một số ampe kìm đo dòng rò có chức năng lọc để giảm ảnh hưởng của thành phần tần số cao. Người dùng cần lựa chọn chế độ lọc theo mục tiêu đo và hướng dẫn kỹ thuật. Không sử dụng chế độ đo điện áp hoặc điện trở để thực hiện phép đo dòng rò bằng hàm kẹp.

Bước 2 – Xác định các dây dẫn cần kẹp

Đây là bước quan trọng nhất trong cách đo dòng rò bằng ampe kìm.

Để đo dòng dư, cần kẹp đồng thời toàn bộ dây dẫn mang dòng của cùng một mạch.

Cụ thể:

Đối với mạch một pha, khi dòng điện đi qua dây L và trở về hoàn toàn qua dây N, tổng dòng tức thời của hai dây về lý tưởng bằng không.

Nếu một phần dòng điện đi theo đường khác ngoài nhóm dây được kẹp, thiết bị có thể phát hiện dòng chênh lệch.

Lưu ý: Không kẹp dây PE cùng nhóm dây mang dòng khi mục tiêu là đo dòng dư theo phương pháp này.

Ngoài ra, cần bảo đảm các dây được kẹp thực sự thuộc cùng một mạch. Với hệ thống có dây trung tính dùng chung, phải xác định chính xác cấu hình đấu nối trước khi đo.

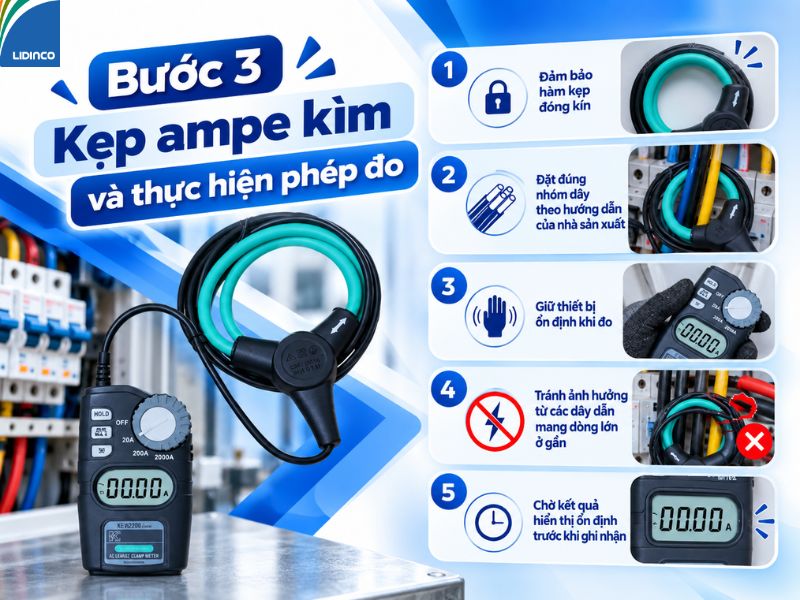

Bước 3 – Kẹp ampe kìm và thực hiện phép đo

Sau khi xác định đúng nhóm dây, đưa các dây cần đo vào bên trong hàm kẹp tại vị trí an toàn đã được lựa chọn.

Trong quá trình đo:

- Đảm bảo hàm kẹp đóng kín hoàn toàn.

- Đặt nhóm dây theo hướng dẫn về vị trí đo của nhà sản xuất.

- Giữ thiết bị ổn định.

- Tránh ảnh hưởng từ những dây dẫn mang dòng lớn ở gần nếu điều kiện đo cho phép.

- Chờ kết quả hiển thị ổn định trước khi ghi nhận.

Ví dụ, khi đo dòng dư của mạch điện một pha, phải kẹp đồng thời L và N.

Nếu chỉ kẹp dây L, ampe kìm sẽ đo dòng điện chạy qua dây L, thường là dòng tải, chứ không phải dòng dư của mạch.

Tương tự, đối với hệ thống ba pha bốn dây, nếu bỏ sót dây N, kết quả có thể bao gồm dòng trung tính và không phản ánh đúng dòng dư cần kiểm tra.

Bước 4 – Đọc và ghi nhận kết quả đo

Sau khi thiết bị hiển thị giá trị ổn định, ghi nhận kết quả theo đúng đơn vị.

Ví dụ:

- 0,50mA tương đương 0,00050A.

- 5mA tương đương 0,005A.

- 30mA tương đương 0,030A.

Đây chỉ là các ví dụ quy đổi đơn vị, không phải ngưỡng kết luận an toàn hoặc mức dòng rò cho phép của mọi hệ thống.

Khi ghi nhận kết quả, nên lưu lại vị trí đo, trạng thái tải, thời điểm đo và chế độ lọc đang sử dụng.

Nếu giá trị dao động, cần xem xét điều kiện vận hành của thiết bị và khả năng xuất hiện dòng rò biến thiên theo thời gian.

Đặc biệt, không nên kết luận thiết bị bị hỏng chỉ vì ampe kìm hiển thị giá trị khác 0mA.

Bước 5 – Khoanh vùng nhánh mạch có dòng rò bất thường

Khi phát hiện dòng dư cao hơn mức dự kiến hoặc có sự thay đổi bất thường, kỹ thuật viên có thể thực hiện phép đo theo từng nhánh để khoanh vùng nguyên nhân.

Quy trình thường gồm:

1. Đo tại vị trí cấp nguồn chính để ghi nhận giá trị tham chiếu.
2. Đo lần lượt các nhánh phía sau bằng cùng phương pháp kẹp dây.
3. So sánh kết quả giữa các nhánh.
4. Xác định nhánh cần kiểm tra chuyên sâu.
5. Thực hiện các phép kiểm tra bổ sung theo quy trình phù hợp.

Ví dụ, nếu một nhánh có dòng dư tăng đáng kể khi một nhóm thiết bị hoạt động, kỹ thuật viên có thể tập trung kiểm tra nhóm thiết bị đó.

Tuy nhiên, dòng dư của mạch chính không phải lúc nào cũng bằng tổng số học các giá trị hiệu dụng đo được ở từng nhánh, do các dòng điện có thể khác pha hoặc chứa thành phần tần số khác nhau.

Phép đo bằng ampe kìm giúp khoanh vùng nhưng chưa đủ để kết luận chính xác vị trí hỏng cách điện.

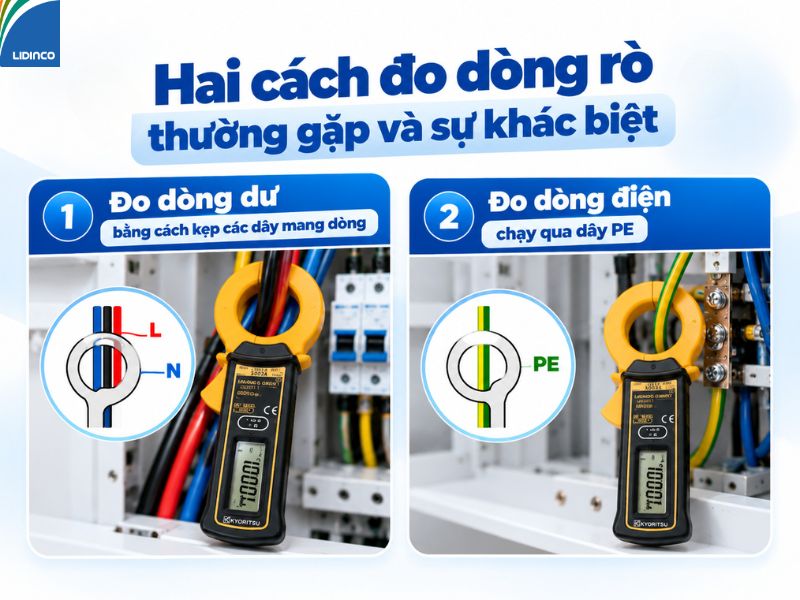

Hai cách đo dòng rò thường gặp và sự khác biệt

Ngoài phương pháp kẹp đồng thời các dây mang dòng, kỹ thuật viên còn có thể đo dòng điện chạy qua dây bảo vệ PE. Hai cách đo này đều hữu ích trong quá trình kiểm tra, nhưng cần phân biệt rõ đại lượng được đo để tránh hiểu sai kết quả.

Đo dòng dư bằng cách kẹp các dây mang dòng

Đây là phương pháp được sử dụng để xác định dòng điện chênh lệch của một nhóm dây dẫn. Đối với mạch một pha, kẹp đồng thời L và N. Đối với mạch ba pha, kẹp toàn bộ dây pha và dây N nếu có.

Phương pháp này giúp phát hiện phần dòng điện không trở về qua nhóm dây được kẹp. Kết quả có thể hỗ trợ xác định nhánh mạch cần kiểm tra khi nghi ngờ có dòng rò.

Tuy nhiên, nếu hệ thống có cấu hình dây dẫn không đúng hoặc các đường hồi dòng ngoài dự kiến, cần phân tích sơ đồ thực tế để diễn giải kết quả.

Đo dòng điện chạy qua dây PE

Ở phương pháp này, ampe kìm được kẹp riêng quanh dây bảo vệ PE tại vị trí đo phù hợp. Kết quả thể hiện dòng điện thực tế chạy qua đoạn dây PE đó.

Phương pháp này có thể hữu ích khi kiểm tra dòng điện trên đường bảo vệ của thiết bị hoặc hệ thống. Tuy nhiên, không nên mặc định dòng đo được trên một dây PE bằng toàn bộ dòng rò của hệ thống.

Nguyên nhân là dòng điện có thể phân bố qua nhiều đường khác nhau, tùy cấu hình nối đất, kết cấu thiết bị và tình trạng hệ thống.

Vì vậy, đo dòng dư và đo dòng trên PE là hai phép đo có ý nghĩa khác nhau, cần lựa chọn theo mục tiêu kiểm tra.

Cách đánh giá kết quả đo dòng rò điện

Sau khi hoàn thành phép đo, việc đánh giá kết quả cần dựa trên trạng thái vận hành, đặc điểm hệ thống và yêu cầu kỹ thuật áp dụng. Một giá trị dòng rò riêng lẻ thường chưa đủ để xác định thiết bị có an toàn hay không.

Dòng rò bao nhiêu mA là bình thường?

Không có một giá trị dòng rò duy nhất được xem là bình thường cho tất cả thiết bị và hệ thống điện.

Một số thiết bị có thể xuất hiện dòng rò nhỏ do bộ lọc EMI và điện dung ký sinh trong điều kiện hoạt động bình thường.

Trong khi đó, mức dòng rò được chấp nhận còn phụ thuộc vào loại thiết bị, phương pháp đo và tiêu chuẩn áp dụng.

Ví dụ, RCD có dòng dư tác động danh định 30mA thường được sử dụng trong những ứng dụng bảo vệ bổ sung chống điện giật. Tuy nhiên, con số 30mA không có nghĩa mọi dòng rò dưới mức này đều an toàn hoặc được phép đối với mọi thiết bị.

Do đó, khi đánh giá kết quả, cần đối chiếu với tài liệu kỹ thuật, yêu cầu bảo trì và các tiêu chuẩn phù hợp.

Khi kết quả đo cao hoặc biến động bất thường cần làm gì?

Nếu phát hiện giá trị dòng dư bất thường, trước tiên cần kiểm tra lại phương pháp đo.

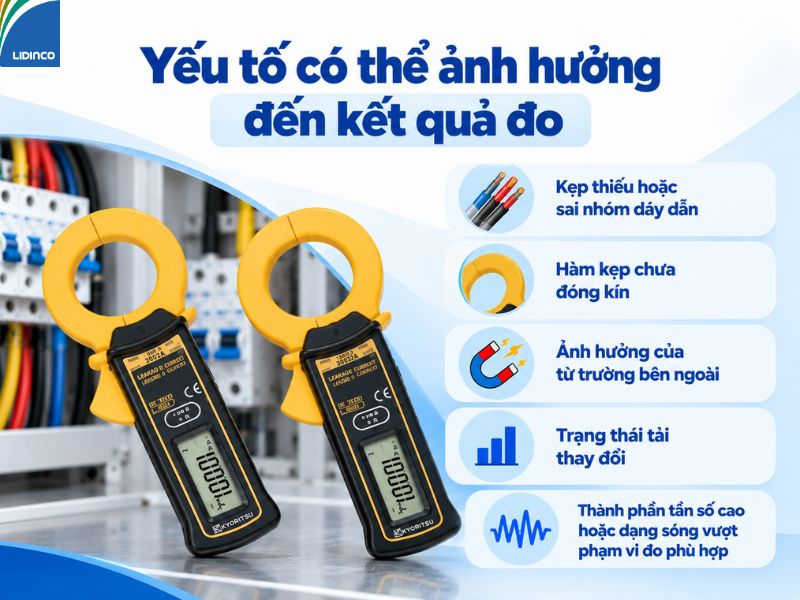

Một số yếu tố có thể ảnh hưởng đến kết quả gồm:

- Kẹp thiếu hoặc sai nhóm dây dẫn.

- Hàm kẹp chưa đóng kín.

- Ảnh hưởng của từ trường bên ngoài.

- Trạng thái tải thay đổi trong quá trình đo.

- Thành phần tần số cao hoặc dạng sóng nằm ngoài phạm vi đo phù hợp của thiết bị.

Nếu đã xác nhận thao tác đúng nhưng dòng dư vẫn bất thường, kỹ thuật viên cần tiếp tục kiểm tra các nhánh và thiết bị liên quan.

Trong trường hợp nghi ngờ suy giảm cách điện, có thể cần thực hiện phép đo điện trở cách điện bằng thiết bị chuyên dụng sau khi đã cô lập nguồn và chuẩn bị hệ thống theo quy trình.

Những lỗi thường gặp khi đo dòng rò bằng ampe kìm

Trong thực tế, kết quả đo dòng rò có thể sai lệch nếu người dùng lựa chọn không đúng thiết bị hoặc thực hiện sai thao tác kẹp dây. Dưới đây là những lỗi cần tránh.

1. Chỉ kẹp dây pha để đo dòng rò

Khi chỉ kẹp một dây pha, ampe kìm thường đo dòng điện chạy qua dây đó. Để đo dòng dư của mạch một pha, cần kẹp đồng thời L và N.

2. Kẹp thiếu dây trung tính trong mạch ba pha bốn dây

Dây N có thể mang dòng điện trong điều kiện tải không cân bằng. Nếu bỏ sót dây này, kết quả đo không phản ánh đúng dòng dư của toàn bộ nhóm dây.

3. Kẹp cả dây PE vào nhóm đo dòng dư

Dây PE không được đưa vào nhóm dây mang dòng khi thực hiện phép đo dòng dư thông thường. Việc kẹp thêm PE có thể làm thay đổi kết quả và ý nghĩa phép đo.

4. Sử dụng ampe kìm không đủ độ nhạy

Ampe kìm đo tải có thể không có dải đo mA hoặc độ chính xác phù hợp. Khi kiểm tra dòng rò nhỏ, nên sử dụng thiết bị chuyên dụng.

5. Không đóng kín hàm kẹp

Khe hở hoặc bụi bẩn tại bề mặt tiếp xúc của hàm kẹp có thể ảnh hưởng đến phép đo, đặc biệt khi cần đo dòng nhỏ.

6. Bỏ qua chức năng lọc và dải tần

Một số hệ thống có dòng điện chứa thành phần tần số cao. Nếu không hiểu chức năng lọc và giới hạn tần số của thiết bị, người dùng có thể diễn giải sai kết quả.

7. Kết luận an toàn chỉ dựa trên một giá trị đo

Dòng dư là một thông số kiểm tra quan trọng nhưng không thay thế toàn bộ quy trình đánh giá an toàn điện, tình trạng cách điện và chức năng của thiết bị bảo vệ.

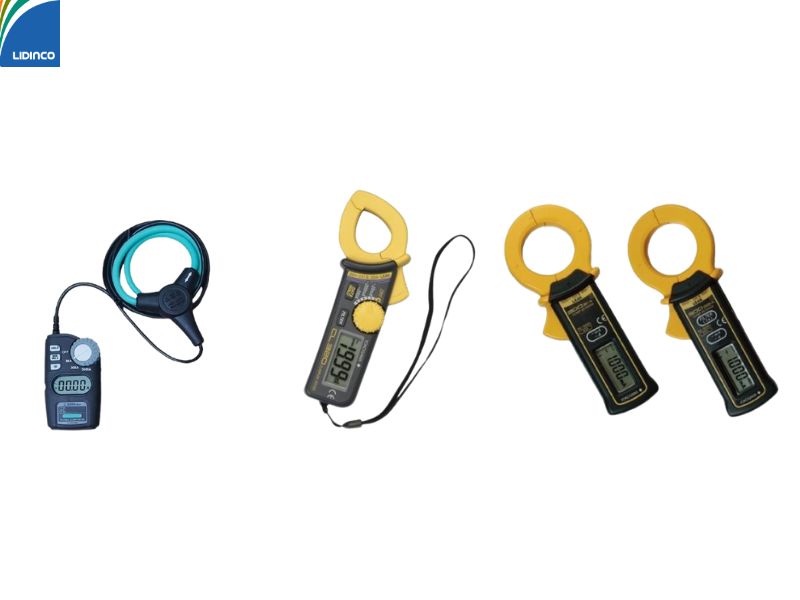

Lựa chọn ampe kìm đo dòng rò phù hợp tại LIDINCO

Để thực hiện đúng cách đo dòng rò bằng ampe kìm, người dùng cần ưu tiên thiết bị có dải đo và độ chính xác phù hợp với dòng điện cần kiểm tra. Đặc biệt, với những phép đo ở mức mA, không nên chỉ lựa chọn theo dải dòng tối đa.

Một số tiêu chí cần xem xét gồm:

- Dải đo dòng rò AC ở mức mA.

- Độ phân giải và phạm vi bảo đảm độ chính xác.

- Khả năng đo True RMS nếu ứng dụng yêu cầu.

- Chức năng lọc và ghi nhận kết quả.

- Kích thước hàm kẹp phù hợp với nhóm dây cần đo.

- Định mức an toàn đáp ứng môi trường làm việc.

Ví dụ, Hioki CM4002 là dòng ampe kìm chuyên dụng cho phép đo dòng rò AC, có các dải đo từ mA đến 200A và độ phân giải thấp nhất 0,001mA.

Tuy nhiên, người mua cần kiểm tra đầy đủ thông số, điều kiện đo và tính phù hợp với ứng dụng trước khi lựa chọn.

Bạn có thể tham khảo danh mục ampe kìm, đồng hồ đo dòng tại LIDINCO để tìm hiểu các thiết bị đo dòng điện và lựa chọn model phù hợp với yêu cầu kiểm tra dòng rò.

LIDINCO - Phân phối đa dạng các loại Ampe Kìm đo dòng rò

Cách đo dòng rò bằng ampe kìm đúng kỹ thuật đòi hỏi người dùng xác định chính xác nhóm dây cần kẹp, lựa chọn thiết bị có độ nhạy phù hợp và hiểu rõ ý nghĩa của kết quả đo.

Đối với phép đo dòng dư trong hệ thống AC, cần kẹp đồng thời toàn bộ dây mang dòng của cùng một mạch. Nếu muốn kiểm tra dòng điện chạy qua dây PE, phải kẹp riêng dây PE và đánh giá kết quả theo sơ đồ thực tế.

Quan trọng hơn, phép đo dòng rò chỉ là một phần của quá trình kiểm tra an toàn điện. Khi phát hiện bất thường, cần tiếp tục kiểm tra theo quy trình chuyên môn để xác định nguyên nhân.
