Ampe Kìm Có Thể Đo Được Đại Lượng Nào? Giải Đáp Chi Tiết

Ampe kìm là thiết bị đo điện được sử dụng phổ biến trong kiểm tra và bảo trì hệ thống điện. Ngoài đo cường độ dòng điện, nhiều model còn tích hợp các chức năng đo khác. Vậy ampe kìm có thể đo được đại lượng nào, chức năng nào sử dụng hàm kẹp và chức năng nào cần que đo? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

Ampe kìm có thể đo được những đại lượng nào?

Ampe kìm có chức năng chính là đo cường độ dòng điện thông qua hàm kẹp. Tuy nhiên, tùy thiết kế, thiết bị còn có thể đo điện áp, điện trở, tần số, điện dung, nhiệt độ và một số đại lượng khác. Mỗi chức năng có phương pháp đo và giới hạn kỹ thuật riêng.

Đo điện trở (Ω)

Điện trở là đại lượng thể hiện mức độ cản trở dòng điện của vật dẫn hoặc linh kiện, có đơn vị là ôm (Ω).

Nhiều ampe kìm được trang bị chế độ đo điện trở, ký hiệu Ω, cho phép kiểm tra giá trị điện trở trong phạm vi thiết bị hỗ trợ.

Ứng dụng thường gặp gồm:

- Kiểm tra điện trở của linh kiện phù hợp.

- Kiểm tra điện trở của một đoạn mạch đã được cô lập.

 - Hỗ trợ xác định tình trạng bất thường của các phần tử điện.

Để đo điện trở, người dùng cần sử dụng que đo thay vì hàm kẹp.

Lưu ý: Phải ngắt nguồn, xác nhận mạch không còn điện và xử lý năng lượng tích trữ trước khi đo điện trở. Chức năng Ω thông thường không thay thế máy đo điện trở cách điện chuyên dụng.

Đo cường độ dòng điện AC và DC (A)

Cường độ dòng điện là đại lượng đo đặc trưng của ampe kìm, thể hiện lượng điện tích đi qua tiết diện dây dẫn trong một đơn vị thời gian. Đơn vị đo là ampe (A).

Ampe kìm có thể hỗ trợ hai loại dòng điện:

- Dòng điện xoay chiều (AC): Thường gặp trong hệ thống điện dân dụng, điện công nghiệp và thiết bị sử dụng nguồn điện lưới.

- Dòng điện một chiều (DC): Thường gặp trong hệ thống ắc quy, pin, điện mặt trời và các bộ nguồn DC.

Khi đo dòng tải, người dùng chỉ cần kẹp hàm đo quanh một dây dẫn mang dòng điện. Thiết bị sẽ xác định dòng điện thông qua từ trường do dây dẫn tạo ra, không cần cắt dây để mắc ampe kế nối tiếp.

Tuy nhiên, không phải ampe kìm nào cũng đo được dòng DC. Những model chỉ hỗ trợ AC Current không thể đo dòng điện một chiều ổn định bằng hàm kẹp.

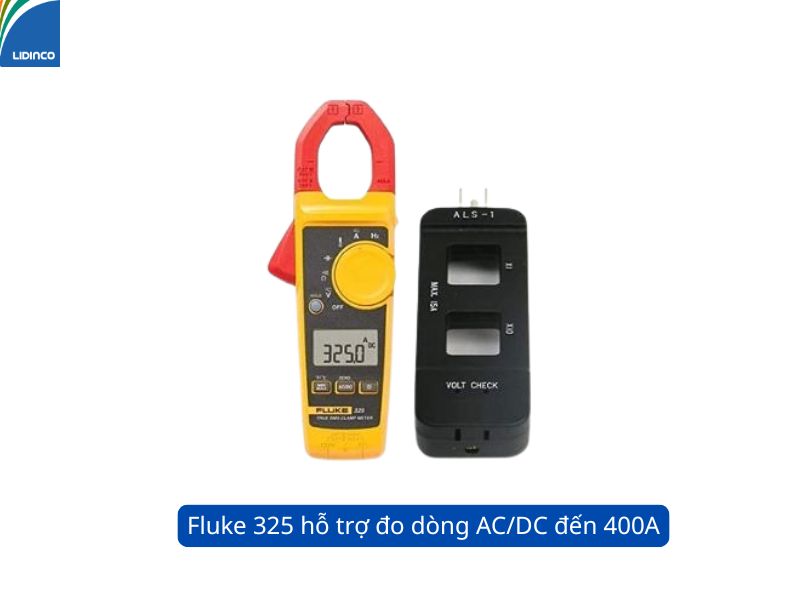

Ví dụ, Fluke 325 hỗ trợ đo dòng AC/DC đến 400A, trong khi Fluke 301C chỉ hỗ trợ đo dòng AC bằng hàm kẹp.

Đo tần số (Hz)

Tần số là số chu kỳ của tín hiệu tuần hoàn trong một giây, có đơn vị hertz (Hz).

Một số ampe kìm có thể đo tần số của tín hiệu dòng điện hoặc điện áp trong phạm vi hỗ trợ.

Chức năng này thường được sử dụng để:

- Kiểm tra tần số nguồn điện xoay chiều.

- Theo dõi tín hiệu điện trong hệ thống công nghiệp.

- Hỗ trợ kiểm tra thiết bị sử dụng nguồn AC.

Tùy model, phép đo tần số có thể được thực hiện thông qua hàm kẹp hoặc que đo.

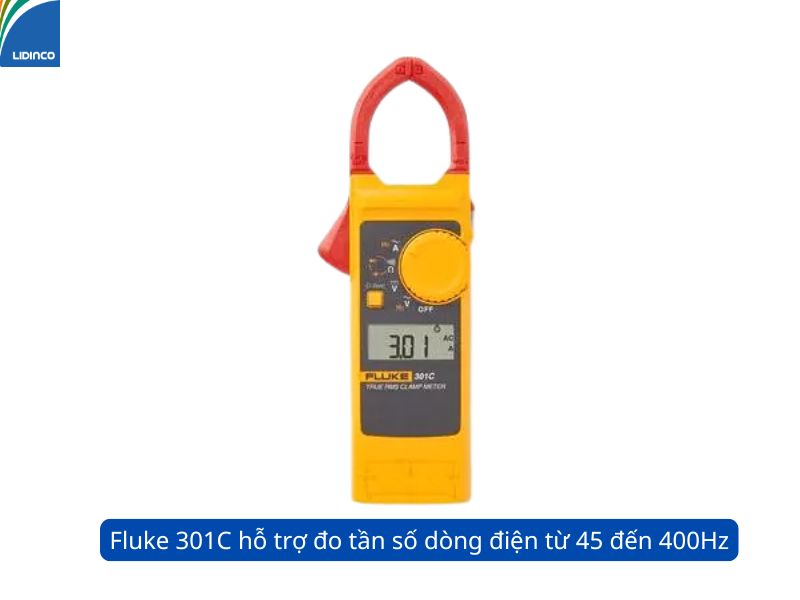

Ví dụ, Fluke 301C hỗ trợ đo tần số dòng điện từ 45 đến 400Hz, đồng thời có các dải đo tần số điện áp riêng.

Khi sử dụng, cần kiểm tra dải tần và điều kiện tín hiệu đầu vào. Không phải ampe kìm nào cũng đo được mọi tín hiệu có tần số cao hoặc dạng sóng phức tạp.

Đo nhiệt độ (°C hoặc °F)

Một số ampe kìm hiện đại còn hỗ trợ đo nhiệt độ bằng đầu dò tương thích, thường là cặp nhiệt điện loại K.

Chức năng này có thể được sử dụng trong các công việc kiểm tra, bảo trì thiết bị điện và hệ thống cơ điện.

Đơn vị đo thường là độ C (°C) hoặc độ F (°F).

Ví dụ, Hioki CM4371-50 hỗ trợ đo nhiệt độ bằng đầu dò loại K trong dải từ -40°C đến 400°C. Độ chính xác thực tế còn phụ thuộc vào đầu dò sử dụng.

Cần phân biệt:

- Đo nhiệt độ tiếp xúc: Sử dụng đầu dò đặt tại vị trí cần đo.

- Đo nhiệt độ hồng ngoại: Sử dụng cảm biến hồng ngoại trên những thiết bị có trang bị chức năng riêng.

Không phải mọi ampe kìm đều tích hợp cảm biến nhiệt độ hoặc được cung cấp sẵn đầu dò khi mua.

Đo điện dung (F)

Điện dung là đại lượng đặc trưng cho khả năng tích trữ điện tích của tụ điện, có đơn vị farad (F).

Một số ampe kìm tích hợp chức năng đo điện dung, thường được ký hiệu bằng biểu tượng tụ điện hoặc Capacitance.

Chức năng này có thể hỗ trợ kiểm tra giá trị điện dung của tụ trong phạm vi đo của thiết bị.

Các đơn vị thường gặp gồm:

- nF (nanofarad).

- µF (microfarad).

- mF (millifarad).

Ví dụ, Hioki CM4371-50 có các dải đo điện dung từ 1,000µF đến 1.000µF.

Phép đo điện dung được thực hiện bằng que đo và phải tuân thủ hướng dẫn của nhà sản xuất.

Trước khi kiểm tra, cần ngắt nguồn và xả tụ an toàn, xác nhận không còn điện áp nguy hiểm. Không đo điện dung trên tụ đang mang điện.

Đo điện áp AC và DC (V)

Ngoài dòng điện, nhiều ampe kìm còn tích hợp chức năng đo điện áp tương tự đồng hồ vạn năng.

Điện áp là hiệu điện thế giữa hai điểm trong mạch, có đơn vị đo là vôn (V).

Các chế độ thường gặp gồm:

- AC V (V~): Đo điện áp xoay chiều.

- DC V (V⎓): Đo điện áp một chiều.

Khác với phép đo dòng điện bằng hàm kẹp, phép đo điện áp thông thường cần sử dụng que đo tiếp xúc với hai điểm cần kiểm tra.

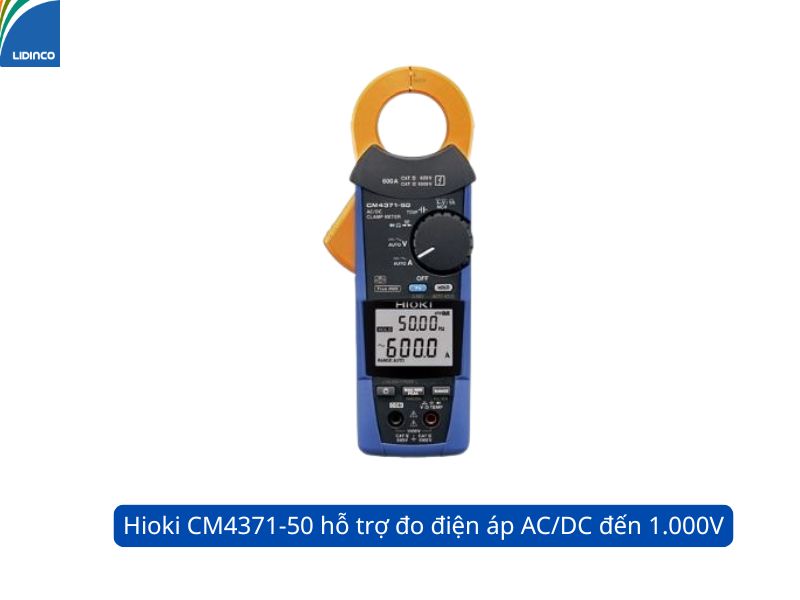

Ví dụ, Hioki CM4371-50 hỗ trợ đo điện áp AC/DC đến 1.000V. Khi sử dụng đầu dò cao áp DC P2010 tùy chọn, thiết bị có thể đo điện áp DC đến 2.000V trong phạm vi định mức được nhà sản xuất công bố.

Cần lưu ý rằng khả năng phát hiện điện áp không tiếp xúc (NCV), nếu được tích hợp, không thay thế phép đo giá trị điện áp bằng que đo.

Những chức năng kiểm tra bổ sung trên ampe kìm

Bên cạnh các đại lượng đo cơ bản, nhiều ampe kìm còn có chức năng hỗ trợ kiểm tra tình trạng mạch điện và thiết bị. Những chức năng này không phải lúc nào cũng đại diện cho một đại lượng vật lý độc lập.

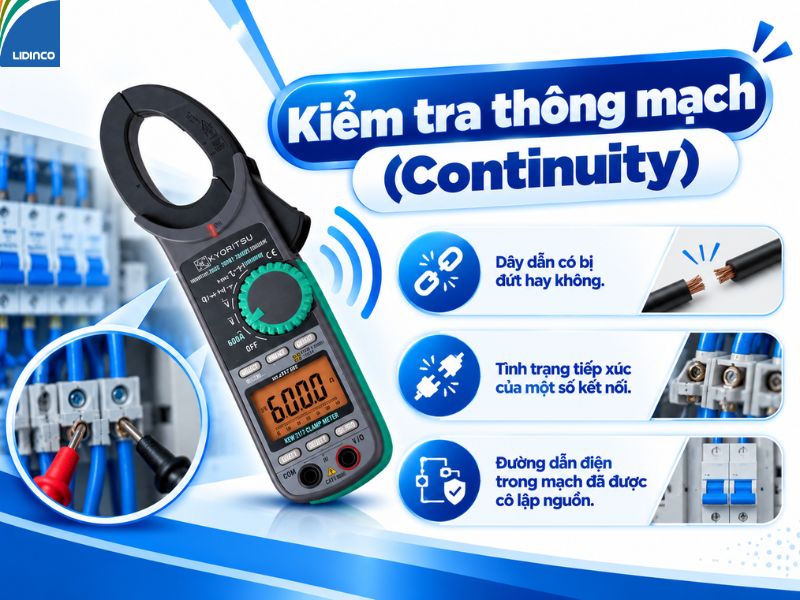

Kiểm tra thông mạch (Continuity)

Thông mạch là chức năng giúp kiểm tra xem giữa hai điểm có đường dẫn điện liên tục hay không.

Khi sử dụng chế độ Continuity, thiết bị thường phát tín hiệu âm thanh nếu điện trở giữa hai đầu que đo đáp ứng ngưỡng được nhà sản xuất quy định.

Chức năng này hữu ích khi kiểm tra:

- Dây dẫn có bị đứt hay không.

- Tình trạng tiếp xúc của một số kết nối.

- Đường dẫn điện trong mạch đã được cô lập nguồn.

Tuy nhiên, kiểm tra thông mạch không đồng nghĩa với phép đo điện trở chính xác. Ngưỡng phát âm báo có thể khác nhau giữa các model.

Kiểm tra diode

Một số ampe kìm có chế độ Diode Test để hỗ trợ kiểm tra linh kiện bán dẫn.

Ở chế độ này, thiết bị thường cấp một dòng thử nhỏ và hiển thị điện áp rơi thuận của diode hoặc trạng thái ngoài phạm vi đo.

Kỹ thuật viên có thể sử dụng chức năng này để kiểm tra sơ bộ khả năng dẫn điện theo hai chiều của diode.

Tuy nhiên, kết quả có thể chịu ảnh hưởng của các linh kiện mắc song song trong mạch. Vì vậy, cần thực hiện theo quy trình kiểm tra phù hợp và không xem đây là phương pháp đánh giá toàn diện mọi hư hỏng của linh kiện bán dẫn.

Đo dòng khởi động (Inrush Current)

Inrush Current là chức năng ghi nhận dòng điện tăng cao trong giai đoạn khởi động hoặc cấp nguồn cho thiết bị.

Dòng khởi động thường xuất hiện ở động cơ, máy nén và một số loại tải điện.

Chức năng Inrush giúp kỹ thuật viên:

- Kiểm tra dòng điện trong giai đoạn khởi động.

- Đối chiếu với thông số vận hành của thiết bị.

- Hỗ trợ phân tích tình trạng tải và thiết bị bảo vệ.

Cần lưu ý rằng Inrush là chức năng đo chuyên biệt, không có trên mọi ampe kìm.

Ngoài ra, kết quả đo phụ thuộc vào thuật toán và khoảng thời gian lấy mẫu của từng model, nên không thể mặc định tất cả thiết bị cho kết quả giống nhau.

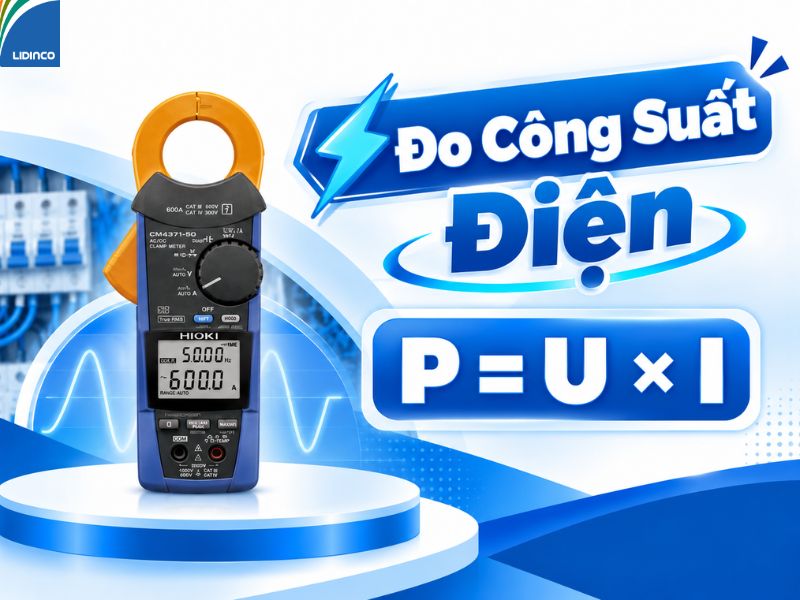

Đo công suất điện (W) trên model chuyên dụng

Một số ampe kìm có khả năng đo hoặc xác định công suất điện, đơn vị watt (W). Đối với mạch DC trong điều kiện phù hợp, công suất điện được xác định theo công thức:

P = U × I

Trong đó:

- P: Công suất điện (W).

- U: Điện áp (V).

- I: Cường độ dòng điện (A).

Ví dụ, Hioki CM4371-50 được trang bị chức năng đo công suất DC.

Đối với mạch AC, công suất tác dụng còn phụ thuộc vào quan hệ giữa điện áp và dòng điện. Vì vậy, không thể mặc định ampe kìm có khả năng đo A và V sẽ tự động đo được công suất tác dụng AC.

Người dùng cần kiểm tra rõ chức năng đo công suất được nhà sản xuất công bố.

Bảng tổng hợp các đại lượng ampe kìm có thể đo

Để dễ phân biệt, bảng dưới đây tổng hợp các đại lượng và chức năng phổ biến trên ampe kìm, cùng phương pháp đo tương ứng.

Lưu ý: Đây là bảng tổng hợp khả năng của các dòng ampe kìm hiện đại, không có nghĩa một thiết bị bất kỳ đều được trang bị đầy đủ những chức năng trên.

Phân biệt những đại lượng đo bằng hàm kẹp và que đo

Một điểm quan trọng khi tìm hiểu ampe kìm có thể đo được đại lượng nào là phân biệt phương pháp thực hiện từng phép đo. Hàm kẹp là bộ phận đặc trưng của thiết bị nhưng không được sử dụng cho tất cả chức năng.

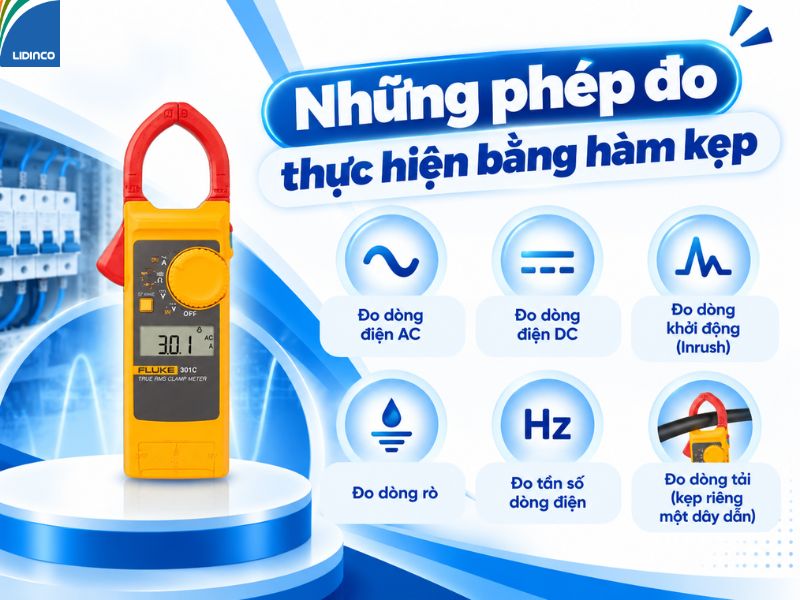

Những phép đo thực hiện bằng hàm kẹp

Hàm kẹp được sử dụng chủ yếu để đo cường độ dòng điện thông qua từ trường quanh dây dẫn.

Các phép đo thường gặp gồm:

- Đo dòng điện AC.

- Đo dòng điện DC nếu thiết bị hỗ trợ.

- Đo dòng khởi động trên model có chức năng Inrush.

- Đo dòng rò bằng ampe kìm chuyên dụng.

- Đo tần số dòng điện trên một số model.

- Khi đo dòng tải, thông thường cần kẹp riêng một dây dẫn mang dòng.

Nếu kẹp đồng thời dây đi và dây về của cùng mạch, từ trường do các dòng điện ngược chiều có thể triệt tiêu nhau, khiến kết quả không phản ánh đúng dòng tải.

Riêng với phép đo dòng dư bằng ampe kìm đo dòng rò, kỹ thuật viên có thể kẹp đồng thời toàn bộ dây mang dòng của cùng mạch theo phương pháp chuyên dụng.

Những phép đo cần sử dụng que đo hoặc đầu dò

Các chức năng như điện áp, điện trở, điện dung, thông mạch và kiểm tra diode thường yêu cầu sử dụng que đo.

Trong khi đó, chức năng đo nhiệt độ cần đầu dò tương thích với thiết bị.

Việc lựa chọn đúng phụ kiện đo rất quan trọng vì mỗi phép đo có nguyên lý và điều kiện sử dụng khác nhau.

Đặc biệt, những phép đo điện trở, điện dung, thông mạch và diode phải được thực hiện trên mạch đã ngắt nguồn, xác nhận không còn điện áp nguy hiểm và xử lý năng lượng tích trữ theo quy trình. Không sử dụng hàm kẹp để thay thế que đo điện áp trên ampe kìm thông thường.

Vì sao không phải ampe kìm nào cũng đo được tất cả đại lượng?

Khả năng đo của ampe kìm phụ thuộc vào cấu tạo cảm biến, mạch điện tử và chức năng được nhà sản xuất tích hợp.

- Trước hết, thiết kế cảm biến quyết định khả năng đo dòng điện. Một số thiết bị chỉ hỗ trợ dòng AC, trong khi những model khác có thể đo cả AC và DC.

- Tiếp theo, mạch đo tích hợp quyết định thiết bị có hỗ trợ điện áp, điện trở, điện dung, tần số hoặc nhiệt độ hay không.

- Cuối cùng, dải đo và độ chính xác quyết định khả năng đáp ứng yêu cầu công việc. Hai ampe kìm cùng hỗ trợ một đại lượng vẫn có thể khác nhau đáng kể về phạm vi đo và sai số.

Có thể thấy sự khác biệt qua hai model sau:

Fluke 301C là ví dụ cho thấy một thiết bị có nhiều chức năng đo điện nhưng vẫn không hỗ trợ đo dòng DC bằng hàm kẹp.

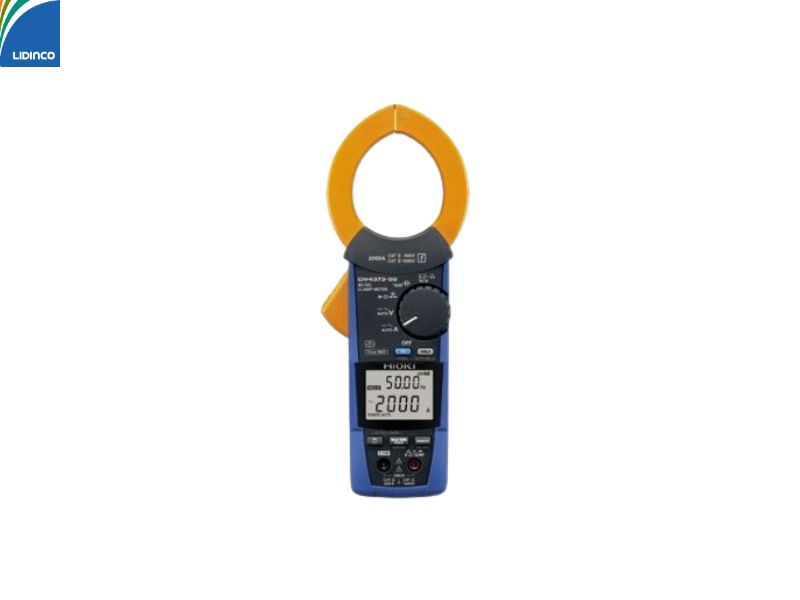

Trong khi đó, Hioki CM4371-50 có khả năng đo dòng AC/DC và tích hợp thêm nhiều chức năng phục vụ kiểm tra điện công nghiệp.

Do đó, thay vì chỉ quan tâm ampe kìm có bao nhiêu chức năng, người dùng nên đối chiếu những đại lượng thực sự cần đo với thông số kỹ thuật của từng sản phẩm.

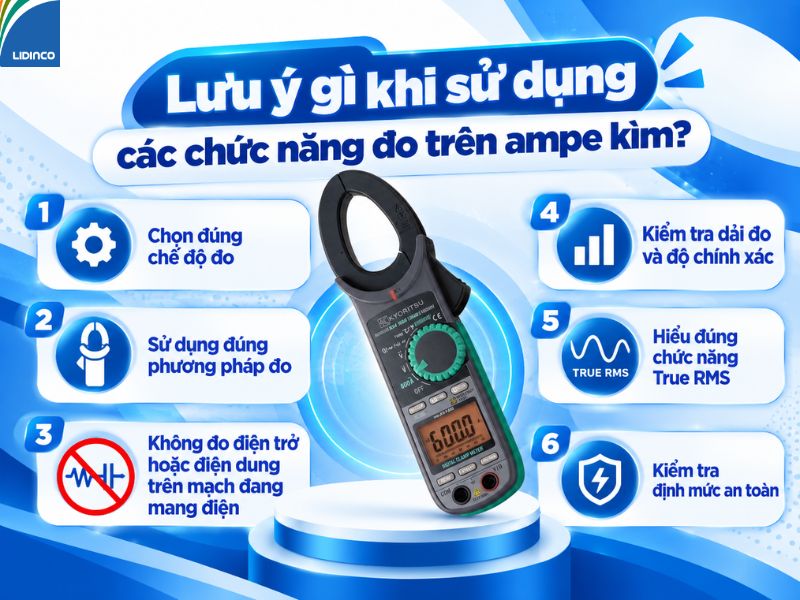

Cần lưu ý gì khi sử dụng các chức năng đo trên ampe kìm?

Hiểu rõ ampe kìm có thể đo được đại lượng nào sẽ giúp người dùng lựa chọn đúng chế độ, nhưng để bảo đảm kết quả đáng tin cậy còn cần tuân thủ các yêu cầu kỹ thuật sau:

1. Chọn đúng chế độ đo

Cần phân biệt AC A, DC A, AC V, DC V, Ω và những chức năng khác. Chọn sai chế độ có thể khiến kết quả không chính xác hoặc làm hỏng thiết bị trong một số tình huống.

2. Sử dụng đúng phương pháp đo

Hàm kẹp chủ yếu dùng để đo dòng điện. Điện áp, điện trở, điện dung và các chức năng khác thường sử dụng que đo hoặc đầu dò tương thích.

3. Không đo điện trở hoặc điện dung trên mạch đang mang điện

Trước khi đo, cần cô lập nguồn, xác nhận tình trạng không còn điện và xử lý năng lượng tích trữ theo quy trình an toàn.

4. Kiểm tra dải đo và độ chính xác

Không phải cứ có chức năng đo là thiết bị phù hợp với mọi giá trị. Đặc biệt, các phép đo dòng điện nhỏ cần chú ý độ phân giải và sai số được công bố.

5. Hiểu đúng chức năng True RMS

True RMS là phương pháp xác định giá trị hiệu dụng của tín hiệu AC, không phải một đại lượng điện riêng. Chức năng này hữu ích khi đo các dạng sóng không hình sin trong phạm vi tần số và hệ số đỉnh mà thiết bị hỗ trợ.

6. Kiểm tra định mức an toàn

Cần đối chiếu cấp đo CAT, giới hạn điện áp, điều kiện môi trường và phụ kiện sử dụng.

Với hệ thống điện áp cao hoặc vị trí có nguy cơ tiếp xúc phần mang điện, chỉ người có chuyên môn và được phép thực hiện công việc mới tiến hành đo theo quy trình an toàn phù hợp.

Lựa chọn ampe kìm có chức năng đo phù hợp tại LIDINCO

Sau khi xác định những đại lượng cần kiểm tra, người dùng nên lựa chọn ampe kìm theo yêu cầu công việc thực tế thay vì ưu tiên thiết bị có nhiều chức năng nhất.

Nếu chủ yếu kiểm tra hệ thống điện dân dụng hoặc công nghiệp sử dụng nguồn AC, có thể lựa chọn ampe kìm đo dòng AC với dải đo, độ chính xác và định mức an toàn phù hợp.

- Đối với công việc liên quan đến ắc quy, bộ nguồn DC hoặc điện mặt trời, cần ưu tiên model có chức năng đo dòng DC bằng hàm kẹp.

- Nếu thường xuyên kiểm tra điện áp, điện trở và thông mạch, ampe kìm tích hợp các chức năng của đồng hồ vạn năng sẽ thuận tiện hơn.

- Ngoài ra, những ứng dụng cần đo điện dung, nhiệt độ, dòng khởi động hoặc công suất phải kiểm tra kỹ chức năng và phụ kiện tương thích của từng model.

Người dùng có thể tham khảo danh mục ampe kìm, đồng hồ đo dòng tại LIDINCO để tìm hiểu các model và lựa chọn thiết bị có khả năng đo phù hợp với nhu cầu sử dụng.

Vậy ampe kìm có thể đo được đại lượng nào? Chức năng chính của thiết bị là đo cường độ dòng điện AC hoặc AC/DC tùy model. Ngoài ra, nhiều ampe kìm hiện đại còn có thể đo điện áp, điện trở, tần số, điện dung, nhiệt độ và công suất. Bên cạnh đó, các chức năng như kiểm tra thông mạch, diode và dòng khởi động giúp hỗ trợ công việc kiểm tra, bảo trì hệ thống điện.

Tuy nhiên, không phải ampe kìm nào cũng có đầy đủ những chức năng trên. Người dùng cần kiểm tra thông số nhà sản xuất, phân biệt phương pháp đo bằng hàm kẹp và que đo, đồng thời lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật thực tế.
