Máy hiện sóng, Oscilloscope Tektronix TDS2024C, 200MHz, 4 CH

Name: Máy hiện sóng, Oscilloscope Tektronix TDS2024C, 200MHz, 4 CH
Brand: Tektronix
SKU: TDS2024C
Price: 0VND VND
Availability: InStock
Rating: 0.00 (0 reviews)

Mã:

TDS2024C

0 đánh giá

Thương hiệu:

Tektronix

Bảo hành:

N/A

Giá: Liên hệ

Vui lòng liên hệ để kiểm tra tình trạng kho

Yêu cầu báo giá

Tạm thời chưa có khuyến mãi cho sản phẩm này

Hotline: 0906.988.447

Liên hệ: Hồ Chí Minh

Điện thoại: (028).3977.8269
Email: sales@lidinco.com
Địa chỉ: 487 Cộng Hòa, Phường 15, Quận Tân Bình, TP. HCM

Liên hệ: Bắc Ninh, Hà Nội

Điện thoại: (0222).730.0180
Email: bn@lidinco.com
Địa chỉ: 184 Bình Than, Phường Võ Cường, TP. Bắc Ninh

Tư vấn kĩ thuật Miễn phí
Miễn phí vận chuyển Đơn hàng trên 3 triệu

Thông số kỹ thuật

Băng thông: 200 GHz

Số kênh: 4 kênh analog

Tốc độ lấy mẫu: 2 GS/s

Độ dài bản ghi sóng: 2.5 kpts

Độ nhạy: ±3%, from 10 mV/div to 5 V/div

Độ phân giải dọc: 8 bits

Cập nhật trung bình: có thể lựa chọn: 4, 16, 64, 128

Input coupling: DC (50 Ω), GND

Trở kháng đầu vào: 1 MΩ ±2%, 11.5 pF ±2 pF

Trigger: I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, PSI5, USB 2.0, eUSB2, Ethernet, Audio, MILSTD-1553, ARINC`429, Spacewire, NRZ, Manchester, SVID,
SDLC, 1-Wire, MDIO

Input/Output: USB Host, USB Device, LAN, Pass/Fail out

Chức năng toán học:Độ lớn quang phổ. Đặt Thang đo dọc FFT thành RMS tuyến tính hoặc dBV RMS và Cửa sổ FFT thành Hình chữ nhật, Hamming, Hanning hoặc Blackman-Harris.

Xử lý và phân tích dữ liệu: Tìm kiếm, điều hướng, lịch sử, mask test, giản đồ Bode, phân tích năng lượng (tùy chọn) và đếm

Giao tiếp: USB Host, USB Device (USBTMC), LAN (VXI-11), Pass / Fail, Trigger Out

Hiển thị: TFT 5.7 inch

Trọng lượng: 2,4kg

Kích thước:Chiều cao 157 mm (6,0 in) Chiều rộng 452 mm (17,8 in) Chiều sâu 553 mm (21,8 in)

Mô tả sản phẩm
Phụ kiện

Mô tả máy hiện sóng Tektronix TDS2024C

Máy hiện sóng Tektronix TDS2024C với mức băng thông 200MHz, 4 kênh đo là dòng dao động ký chất lượng cao được sử dụng rộng rãi trên khắp các trường đại học, phòng thí nghiệm sản xuất trên toàn thế giới

Thông số kỹ thuật Tektronix TDS2024C

Băng thông: 200MHz
Số kênh: 4 kênh
Tốc độ lấy mẫu: 2GSa/s
Độ dài ghi sóng: 2.5k points
Độ phân giải dọc: 8 bits
Độ nhạy dọc: 2 mV to 5 V/div
Độ chính xác DC: ±3%
Times base accuracy: 50ppm
Chế độ Trigger: Thông thường, tự động, Single Sequence
Loại trigger: Edge, Video, Pulse width
Nguồn Trigger: CH1, CH2, CH3, CH4, Ext, Ext/5, AC Line
Chắc năng đo dạng sóng: Period, Frequency, +Width, -Width, Rise Time, Fall Time, Max, Min, Peak-to-Peak, Mean, RMS, Cycle RMS, Cursor RMS, Duty
Cycle, Phase, Delay
Chức năng toán học: + , - , x , FFT
Màn hình: TFT 5,7 inch
Giao tiếp: USB, GPIB(option)
Nguồn: 100 to 240 VAC RMS ±10%
Nhiệt độ hoạt động: 0 to +50 °C

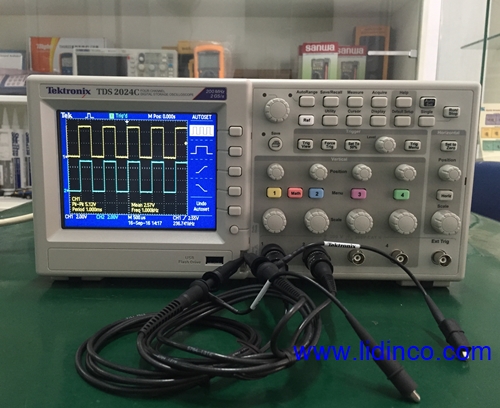

Hình ảnh thực tế máy hiện sóng Tektronix 2024C tại Lidinco

tds2024c-lidinco

TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
Display (QVGA LCD)	TFT	TFT	TFT	TFT	TFT	TFT	TFT
Bandwidth*³	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
Channels	2	2	4	2	4	2	4
External Trigger Input	Included on all models
Sample Rate on Each Channel	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
Record Length	2.5k points at all time bases on all models
Vertical Resolution	8 bits
Vertical Sensitivity	2 mV to 5 V/div on all models with calibrated fine adjustment
DC Vertical Accuracy	±3% on all models
Vertical Zoom	Vertically expand or compress a live or stopped waveform
Maximum Input Voltage	300 VRMS CAT II; derated at 20 dB/decade above 100 kHz to 13 Vp-p AC at 3 MHz
Position Range	2 mV to 200 mV/div +2 V >200 mV to 5 V/div +50 V
Bandwidth Limit	20 MHz for all models
Input Coupling	AC, DC, GND on all models
Input Impedance	1 MΩ in parallel with 20 pF
Time Base Range	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div
Time Base Accuracy	50 ppm
Horizontal Zoom	Horizontally expand or compress a live or stopped waveform
I/O Interfaces
USB Ports	USB host port on front panel supports USB flash drives USB device port on back of instrument supports connection to PC and all PictBridge-compatible printers
GPIB	Optional
Nonvolatile Storage
Reference Waveform Display	(2) 2.5k point reference waveforms
Waveform Storage without USB Flash Drive	(2) 2.5k point	(2) 2.5k point	(4) 2.5k point	(2) 2.5k point	(4) 2.5k point	(2) 2.5k point	(4) 2.5k point
Maximum USB Flash Drive Size	64 GB
Waveform Storage with USB Flash Drive	96 or more reference waveforms per 8 MB
Setups without USB Flash Drive	10 front-panel setups
Setups with USB Flash Drive	4000 or more front-panel setups per 8 MB
Screen Images with USB Flash Drive	128 or more screen images per 8 MB (the number of images depends on file format selected)
Save All with USB Flash Drive	12 or more Save All operations per 8 MB A single Save All operation creates 3 to 9 files (setup, image, plus one file for each displayed waveform)
*³ Bandwidth is 20 MHz at 2 mV/div, all models.
